| Tempat asal | Cina |
| Nama merek | Fiberplan |
| Sertifikasi | ISO 9001; TÜV certificate |
| Nomor model | ADSS |

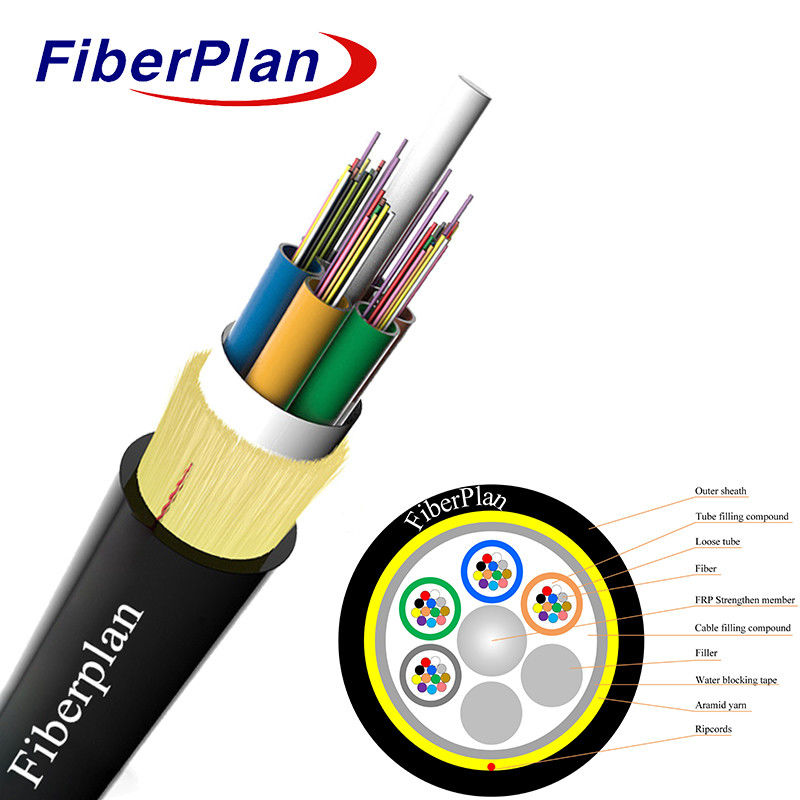

Kabel serat optik ADSS tahan air dan tahan hancur
Deskripsi
Pertahanan berlapis-lapis dari tabung plastik modulus tinggi dengan senyawa tahan air ke penguatan Kevlar
dan bahan penghalang air menciptakan perisai terhadap kelembaban, memastikan serat tetap dilindungi.
lapisan pelindung terakhir, meningkatkan ketahanan kabel terhadap ancaman lingkungan eksternal.
desain komprehensif memastikan keandalan dan umur panjang kabel dalam kondisi yang menantang.
Aplikasi
Spesifikasi ini merinci kriteria penting yang mengatur kabel Single Jacket All-Dielectric Self-Supporting (ADSS),
yang dirancang khusus untuk digunakan dalam instalasi udara atau saluran.
Karakteristik
1 Kinerja mekanik dan suhu yang dapat diandalkan: Memastikan fungsi kabel tetap
konsisten meskipun berbagai tekanan lingkungan, menjamin keandalan
suhu dan tekanan mekanik.
2 Tabung longgar bertenaga tinggi tahan hidrolisis: Menggabungkan tabung yang kokoh yang tahan hidrolisis,
memungkinkan kabel untuk mempertahankan integritas kinerja bahkan dalam kondisi lembab atau lembab selama
periode tertentu.
3 Senyawa Penuh Tabung Khusus: Meningkatkan daya tahan serat dan kinerja dengan menggunakan bahan khusus
formulasi senyawa di dalam tabung, memberikan perlindungan penting untuk serat tertutup terhadap
kerusakan potensial.
4 Combined Crush Resistance and Flexibility: Mengimbangi kemampuan kabel untuk menahan tekanan tanpa komplikasi
meningkatkan fleksibilitasnya, memungkinkan metode pemasangan serbaguna sambil memastikan daya tahannya.
5 Kekuatan tarik yang ditingkatkan dengan kabel baja paralel: Menggunakan dua kabel baja paralel untuk memperkuat
kekuatan tarik kabel, memastikan ketahanan dan ketahanan yang lebih besar, terutama di bawah ketegangan.
6 Desain yang kompak dan ringan: Dirancang untuk instalasi yang mudah dan mudah digunakan karena
struktur ringan dan kompak, memudahkan penanganan dan penyebaran yang lebih mudah dalam berbagai pengaturan.
Rincian konstruksi kabel
| Jumlah serat | 2-144 inti | |||||||
| Penghalang Kelembaban | Pita penghalang air | |||||||
| Tabung longgar dan elemen pengisi | bahan | PBT | ||||||
| diameter | 2.2mmF±0.3mm | |||||||
| Anggota kekuatan pusat | bahan | FRP | ||||||
| ukuran | 2.0mm±0.1mm | |||||||
| Garn | Garn Dupont Kelver (8 pcs) | |||||||
| Spans | 50m ~ 150m | |||||||
| Diameter kabel keseluruhan | 15.0mm±0.3mm | |||||||
| Tabung longgar | bahan | PBT | ||||||
| diameter | F2.2 (luar/dalam) | |||||||
| Berat kabel per km | 65kg/km | |||||||
| Lapisan luar | bahan | PE | ||||||
| ketebalan | 10,8 ± 0,2 mm | |||||||
| Berat kabel per km | 105kg/km | |||||||
Warna serat
|
Jumlah serat 12 inti per tabung |
1 | 2 | 3 | 4 | 5 | 6 |
| Biru | Oranye | Hijau | Berwarna cokelat | Abu-abu | Putih | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Merah | Hitam | Kuning | Violet | Warna pink | Aqua | |
| Warna 13 ~ 24 akan ditandai dengan pelacak hitam. Untuk warna hitam tidak perlu pelacak hitam ditandai, akan menggunakan warna alam sebagai gantinya. | ||||||
Kabel Karakteristik mekanik
| Posisi | Deskripsi | ||||||
| Suhu instalasi ((°C) | -15 ~ +60 | ||||||
| Suhu operasi (°C) | -40 ~ +70 | ||||||
| Min Radius Lipat ((mm) | jangka panjang | 10D | |||||
| jangka pendek | 20D | ||||||
| Kekuatan tarik yang diizinkan ((N) | jangka panjang | 600 | |||||
| jangka pendek | 1500 | ||||||
| Pengecoran beban ((N/100mm) | jangka panjang | 300 | |||||
| jangka pendek | 1000 | ||||||
Karakteristik serat
| Gaya serat | Satuan | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| kondisi | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| penyingkiran | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | - Aku tidak tahu. | - Aku tidak tahu. | |||
| Depresi | 1550nm | Ps/(nm*km) | - Aku tidak tahu. | ≤ 18 | - Aku tidak tahu. | - Aku tidak tahu. | Depresi |
| 1625nm | Ps/(nm*km) | - Aku tidak tahu. | ≤ 22 | - Aku tidak tahu. | - Aku tidak tahu. | ||
| Bandwidth | 850nm | MHZ.KM | - Aku tidak tahu. | - Aku tidak tahu. | ¥400 | ¥160 | Bandwidth |
| 1300nm | MHZ.KM | - Aku tidak tahu. | - Aku tidak tahu. | ¥800 | ₹ 500 | ||
| Panjang gelombang dispersi nol | nm | 1300-1324 | ¥1302, ≤1322 |
- Aku tidak tahu. | - Aku tidak tahu. | ₹ 1295, ≤1320 |
|
| Kemiringan depresi nol | nm | ≤ 0.092 | ≤ 0.091 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | |
| PMD Serat Individu Maksimum | ≤ 0.2 | ≤ 0.2 | - Aku tidak tahu. | - Aku tidak tahu. | ≤ 0.11 | ||
| Nilai Link Desain PMD | Pls.2*km) | ≤ 0.12 | ≤ 0.08 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | |
| Panjang gelombang pemotongan serat λc | nm | ¢ 1180, ≤1330 |
¥1180, ≤1330 |
- Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | |
| Panjang gelombang kabel sutoff λcc | nm | ≤ 1260 | ≤ 1260 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | |
| MFD | 1310nm | Um | 9.2±0.3 | 9.2±0.3 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. |
| 1550nm | Um | 10.4±0.4 | 10.4±0.4 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | |
| Angka Aperture ((NA) |
- Aku tidak tahu. | - Aku tidak tahu. | 0.200±0.015 | 0.275±0.010 | 0.200±0.010 | ||
| Langkah ((rata-rata dua arah pengukuran) |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Ketidakelarasan pada serat panjang dan titik |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Ketidakkontinuitas | |||||||
| Perbedaan backscatter Koefisien |
dB/km | ≤ 0.05 | ≤ 0.03 | ≤ 0.08 | ≤ 0.10 | ≤ 0.08 | |
| Persamaan atenuasi | dB/km | ≤ 0.01 | ≤ 0.01 | ||||
| Dimater inti | Um | 50±1.0 | 62.5±2.5 | 50±1.0 | |||
| Diameter pelapis | Um | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | |
| Perlengkapan non-bentuk bulat | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |
| Diameter lapisan | Um | 242±5 | 242±5 | 242±5 | 242± 5 | 242±5 | |
| Lapisan/kaffinch Kesalahan konsentris |
Um | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | |
| Lapisan non-sirkular | % | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | |
| Kesalahan konsentrisitas inti/lapisan | Um | ≤ 0.6 | ≤ 0.6 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 | |
| Curl ((radius) | Um | ≤3 | ≤3 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | |
