Kabel penyangga diri dielektrik
>
|
|
| Tempat asal | Cina |
| Nama merek | Fiberplan |
| Sertifikasi | ISO 9001; TÜV certificate |
| Nomor model | ADSS |
Diperkuat Dengan Benang Aramid Untuk Meningkatkan Kekuatan Tarikan ADSS
Deskripsi

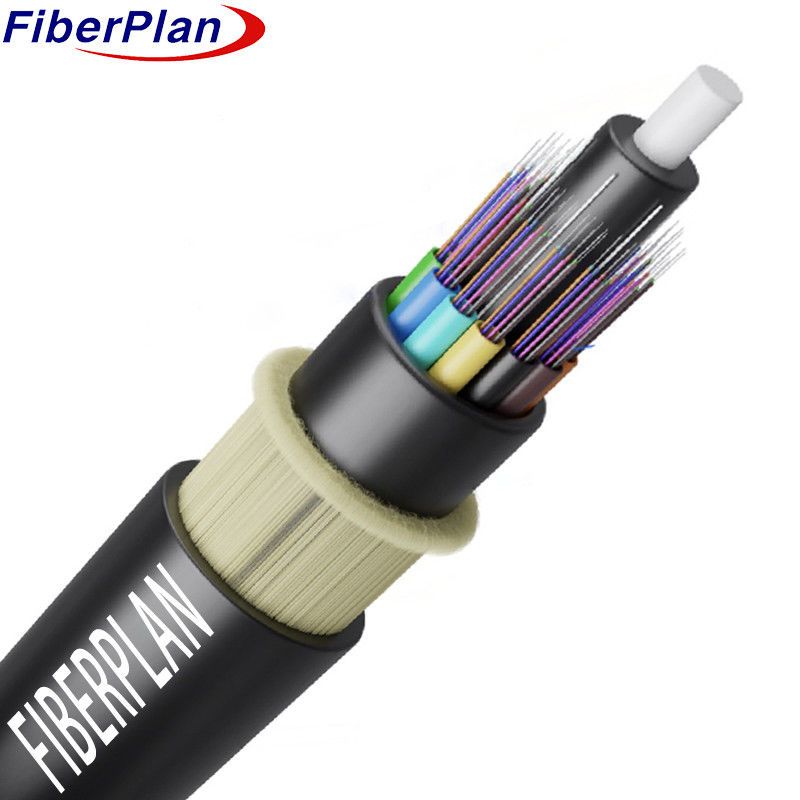

Kabel ADSS (All-Dielectric Self-Supporting) mengikuti urutan konstruksi di mana serat ditempatkan
di dalam tabung longgar plastik modulus tinggi dan diisi dengan senyawa tahan air.
Filler, mengelilingi inti Fiber Reinforced Plastic (FRP), membentuk inti kabel yang padat dan melingkar.
Untuk memperkuat bagian dalam, lapisan benang aramida ditambahkan.
akhirnya kabel diakhiri dengan lapisan luar PE atau AT (anti-tracking),
Menyelesaikan konstruksi.
Aplikasi
1 Pertimbangan Status Jalur Listrik Udara: Desain kabel ADSS sepenuhnya memperhitungkan
kondisi dan spesifikasi sebenarnya dari saluran listrik udara, memastikan kompatibilitas dan kesesuaian.
2 Pembungkus untuk saluran listrik di bawah 110 kV: Kabel ADSS yang dimaksudkan untuk saluran listrik di bawah 110 kV menggabungkan
PE lapisan luar, disesuaikan untuk memenuhi persyaratan saluran tegangan rendah ini.
3 Pembungkus untuk Lini Listrik pada atau di atas 110kV: Lini listrik tegangan tinggi, sama dengan atau lebih dari 110kV
Dilengkapi dengan lapisan luar AT (anti-tracking), memberikan isolasi yang lebih baik dan perlindungan terhadap
Pelacakan trical.
4 Desain Aramid untuk Berbagai Spans: Jumlah aramid dan proses stranding dirancang dengan cermat
untuk memenuhi permintaan yang ditimbulkan oleh rentang yang berbeda, memastikan kekuatan dan keandalan kabel di berbagai
Menari.
Karakteristik
1 Desain kabel ADSS disesuaikan untuk selaras dengan kondisi saat ini dari kabel listrik udara.
2 PE lapisan luar digunakan untuk kabel listrik di bawah 110kV.
3 AT lapisan luar digunakan untuk kabel listrik pada atau di atas 110 kV.
4 Jumlah aramid yang disesuaikan dan metode stranding memenuhi persyaratan rentang yang berbeda secara efektif.
Rincian konstruksi kabel
| Jumlah serat | 24-144 inti | |||||||
| Tali pengisi | 2.0mm | |||||||
| Penghalang Kelembaban | Sistem pemblokiran air | |||||||
| Anggota kekuatan pusat | bahan | FRP/FRP dengan PE | ||||||
| ukuran | 2.1mm | |||||||
| Pengisian tabung | Senyawa pengisi tabung | |||||||
| pengisi | Tabung PP/ tabung PVC | |||||||
| Lapisan dalam | bahan | PE | ||||||
| Tabung longgar | bahan | PBT | ||||||
| diameter | F2.2mm (luar/dalam) | |||||||
| Lapisan luar | bahan | PE/HDPE | ||||||
| diameter | 11±0,2 mm | |||||||
Warna serat
|
Jumlah serat 8 inti per tabung |
1 | 2 | 3 | 4 | 5 | 6 |
| Biru | Oranye | Hijau | Berwarna cokelat | Abu-abu | Putih | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Merah | Hitam | Kuning | Violet | Warna pink | Aqua | |
| Warna 13 ~ 24 akan ditandai dengan pelacak hitam. untuk warna hitam tidak perlu ditandai pelacak hitam, akan menggunakan warna alam sebagai gantinya. | ||||||
Kabel Karakteristik mekanik
| inti | Diameter kabel | Berat badan | |||||
| 2 inti ke 60 inti | 12 ± 0,2 mm | 140±3kg/km | |||||
| 72 inti | 13 ± 0,2 mm | 190±3kg/km | |||||
| 96 inti | 14.5±0.2mm | 220±3kg/km | |||||
| 144 inti | 16.5±0.2mm | 240±3kg/km | |||||
| Rec.daily max tegangan kerja | 88kN | ||||||
| Maks. Tegangan kerja yang diizinkan | 32.7KN | ||||||
| Modulus elastisitas | 37KN/mm2 | ||||||
| Min Radius Lipat ((mm) | Operasi | 240 mm | |||||
| Pemasangan | 390mm | ||||||
| Beban tambahan | Beban tambahan 0,5% ~ 0,7% | ||||||
| Es | 5 mm | ||||||
| Kecepatan angin | 35m/s | ||||||
Karakteristik serat
| Gaya serat | Satuan | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| kondisi | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| penyingkiran | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | - Aku tidak tahu. | - Aku tidak tahu. | |||
| Depresi | 1550nm | Ps/(nm*km) | - Aku tidak tahu. | ≤ 18 | - Aku tidak tahu. | - Aku tidak tahu. | Depresi |
| 1625nm | Ps/(nm*km) | - Aku tidak tahu. | ≤ 22 | - Aku tidak tahu. | - Aku tidak tahu. | ||
| Bandwidth | 850nm | MHZ.KM | - Aku tidak tahu. | - Aku tidak tahu. | ¥400 | ¥160 | Bandwidth |
| 1300nm | MHZ.KM | - Aku tidak tahu. | - Aku tidak tahu. | ¥800 | ₹ 500 | ||
| Panjang gelombang dispersi nol | nm | 1300-1324 | ¥1302, ≤1322 |
- Aku tidak tahu. | - Aku tidak tahu. | ₹ 1295, ≤1320 |
|
| Kemiringan depresi nol | nm | ≤ 0.092 | ≤ 0.091 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | |
| PMD Serat Individu Maksimum | ≤ 0.2 | ≤ 0.2 | - Aku tidak tahu. | - Aku tidak tahu. | ≤ 0.11 | ||
| Nilai Link Desain PMD | Ps(nm2*k (m) |
≤ 0.12 | ≤ 0.08 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | |
| Panjang gelombang pemotongan serat λc | nm | ¢ 1180, ≤1330 |
¥1180, ≤1330 |
- Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | |
| Sutoff kabel panjang gelombang λcc |
nm | ≤ 1260 | ≤ 1260 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | |
| MFD | 1310nm | Um | 9.2±0.4 | 9.2±0.4 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. |
| 1550nm | Um | 10.4±0.8 | 10.4±0.8 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | |
| Angka Aperture ((NA) |
- Aku tidak tahu. | - Aku tidak tahu. | 0.200±0.015 | 0.275±0. 015 |
0.200±0 .015 |
||
| Langkah ((rata-rata dua arah pengukuran) |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Ketidakelarasan pada serat panjang dan titik |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Ketidakkontinuitas | |||||||
| Perbedaan backscatter Koefisien |
dB/km | ≤ 0.05 | ≤ 0.03 | ≤ 0.08 | ≤ 0.10 | ≤ 0.08 | |
| Persamaan atenuasi | dB/km | ≤ 0.01 | ≤ 0.01 | ||||
| Dimater inti | Um | 50±1.0 | 62.5±2.5 | 50±1.0 | |||
| Diameter pelapis | Um | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | |
| Perlengkapan non-bentuk bulat | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |
| Diameter lapisan | Um | 242±7 | 242±7 | 242±7 | 242±7 | 242±7 | |
| Lapisan/kaffinch Kesalahan konsentris |
Um | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | |
| Lapisan non-sirkular | % | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | |
| Kesalahan konsentrisitas inti/lapisan | Um | ≤ 0.6 | ≤ 0.6 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 | |
| Curl ((radius) | Um | ≤4 | ≤4 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | |
