Kabel penyangga diri dielektrik
>
|
|
| Tempat asal | Cina |
| Nama merek | Fiberplan |
| Sertifikasi | ISO 9001; TÜV certificate |
| Nomor model | ADSS |
Serat Optik Kualitas Baik ADSS Single-Mode Aramid Yarns Kabel Serat Optik
Deskripsi

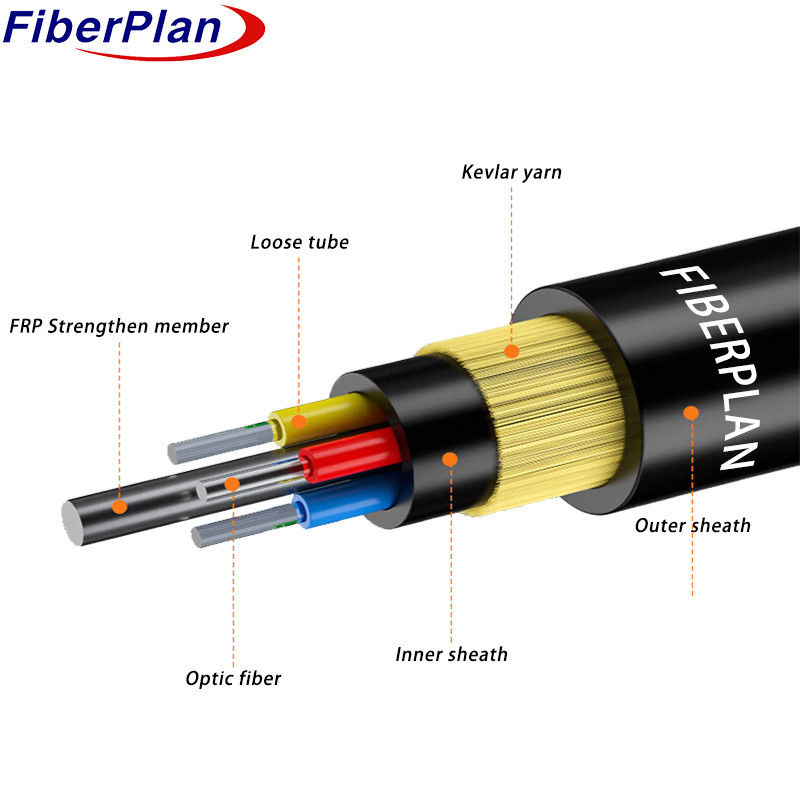

Kabel ADSS (All-Dielectric Self-Supporting) menggunakan pipa longgar dengan serat yang ditempatkan di dalam
tabung plastik modulus tinggi diisi dengan senyawa tahan air. tabung ini, bersama dengan pengisi, mengelilingi
komponen kekuatan pusat non-logam yang terbuat dari FRP (Fiber Reinforced Plastic), membentuk lingkaran kompak
Setelah mengisi inti kabel dengan senyawa, itu ditutupi oleh polietilen tipis (PE) lapisan dalam.
Selanjutnya, lapisan benang aramid yang bercabang memperkuat lapisan dalam sebagai komponen kekuatan.
Kabel dilengkapi dengan lapisan luar polietilena (PE) atau anti-tracking (AT).
Aplikasi
1 Desain kabel ADSS mengintegrasikan kondisi waktu nyata dari saluran listrik udara.
2 PE lapisan luar digunakan untuk kabel listrik di bawah 110 kV, sementara AT lapisan luar diterapkan untuk 110 kV dan lebih tinggi.
3 Desain spesifik dari jumlah aramid dan proses stranding memenuhi persyaratan rentang yang beragam secara efektif.
Karakteristik
1 Memungkinkan pemasangan tanpa memerlukan pemadaman listrik.
2 Ringan dan berdiameter kecil, mengurangi tekanan dari beban es, angin, menara, dan backprop.
3 Dirancang untuk umur 30 tahun.
4 Menampilkan kekuatan tarik yang kuat dan ketahanan suhu untuk kinerja yang andal.
Rincian konstruksi kabel
| Jumlah serat | 24-144 inti | |||||||
| Tali pengisi | 2.0mm | |||||||
| Penghalang Kelembaban | Sistem pemblokiran air | |||||||
| Anggota kekuatan pusat | bahan | FRP/FRP dengan PE | ||||||
| ukuran | 2.1mm | |||||||
| Pengisian tabung | Senyawa pengisi tabung | |||||||
| pengisi | Tabung PP/ tabung PVC | |||||||
| Lapisan dalam | bahan | PE | ||||||
| Tabung longgar | bahan | PBT | ||||||
| diameter | F2.2mm (luar/dalam) | |||||||
| Lapisan luar | bahan | PE/HDPE | ||||||
| diameter | 11±0,2 mm | |||||||
Warna serat
|
Jumlah serat 8 inti per tabung |
1 | 2 | 3 | 4 | 5 | 6 |
| Biru | Oranye | Hijau | Berwarna cokelat | Abu-abu | Putih | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Merah | Hitam | Kuning | Violet | Warna pink | Aqua | |
| Warna 13 ~ 24 akan ditandai dengan pelacak hitam. untuk warna hitam tidak perlu ditandai pelacak hitam, akan menggunakan warna alam sebagai gantinya. | ||||||
Kabel Karakteristik mekanik
| inti | Diameter kabel | Berat badan | |||||
| 2 inti ke 60 inti | 11±0,3 mm | 120±4kg/km | |||||
| 72 inti | 12 ± 0,3 mm | 140±4kg/km | |||||
| 96 inti | 13.5±0.2mm | 170±5kg/km | |||||
| 144 inti | 14.5±0.2mm | 200±5kg/km | |||||
| Rec.daily max tegangan kerja | 88kN | ||||||
| Maks. Tegangan kerja yang diizinkan | 32.7KN | ||||||
| Modulus elastisitas | 37KN/mm2 | ||||||
| Min Radius Lipat ((mm) | Operasi | 240 mm | |||||
| Pemasangan | 390mm | ||||||
| Beban tambahan | Beban tambahan 0,5% ~ 0,7% | ||||||
| Es | 5 mm | ||||||
| Kecepatan angin | 35m/s | ||||||
Karakteristik serat
| Gaya serat | Satuan | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| kondisi | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| penyingkiran | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | - Aku tidak tahu. | - Aku tidak tahu. | |||
| Depresi | 1550nm | Ps/(nm*km) | - Aku tidak tahu. | ≤ 18 | - Aku tidak tahu. | - Aku tidak tahu. | Depresi |
| 1625nm | Ps/(nm*km) | - Aku tidak tahu. | ≤ 22 | - Aku tidak tahu. | - Aku tidak tahu. | ||
| Bandwidth | 850nm | MHZ.KM | - Aku tidak tahu. | - Aku tidak tahu. | ¥400 | ¥160 | Bandwidth |
| 1300nm | MHZ.KM | - Aku tidak tahu. | - Aku tidak tahu. | ¥800 | ₹ 500 | ||
| Panjang gelombang dispersi nol | nm | 1300-1324 | ¥1302, ≤1322 |
- Aku tidak tahu. | - Aku tidak tahu. | ₹ 1295, ≤1320 |
|
| Kemiringan depresi nol | nm | ≤ 0.092 | ≤ 0.091 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | |
| PMD Serat Individu Maksimum | ≤ 0.2 | ≤ 0.2 | - Aku tidak tahu. | - Aku tidak tahu. | ≤ 0.11 | ||
| Nilai Link Desain PMD | Ps(nm2*k (m) |
≤ 0.12 | ≤ 0.08 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | |
| Panjang gelombang pemotongan serat λc | nm | ¢ 1180, ≤1330 |
¥1180, ≤1330 |
- Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | |
| Sutoff kabel panjang gelombang λcc |
nm | ≤ 1260 | ≤ 1260 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | |
| MFD | 1310nm | Um | 9.2±0.4 | 9.2±0.4 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. |
| 1550nm | Um | 10.4±0.6 | 10.4±0.6 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | |
| Angka Aperture ((NA) |
- Aku tidak tahu. | - Aku tidak tahu. | 0.200±0.05 | 0.275±0.05 |
0.200±0.05 |
||
| Langkah ((rata-rata dua arah pengukuran) |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Ketidakelarasan pada serat panjang dan titik |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Ketidakkontinuitas | |||||||
| Perbedaan backscatter Koefisien |
dB/km | ≤ 0.05 | ≤ 0.03 | ≤ 0.08 | ≤ 0.10 | ≤ 0.08 | |
| Persamaan atenuasi | dB/km | ≤ 0.01 | ≤ 0.01 | ||||
| Dimater inti | Um | 50±1.0 | 62.5±2.5 | 50±1.0 | |||
| Diameter pelapis | Um | 125.0±0.05 | 125.0± 0.05 | 125.0± 0.05 | 125.0± 0.05 | 125.0± 0.05 | |
| Perlengkapan non-bentuk bulat | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |
| Diameter lapisan | Um | 242±7 | 242±7 | 242±7 | 242±7 | 242±7 | |
| Lapisan/kaffinch Kesalahan konsentris |
Um | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | |
| Lapisan non-sirkular | % | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | |
| Kesalahan konsentrisitas inti/lapisan | Um | ≤ 0.6 | ≤ 0.6 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 | |
| Curl ((radius) | Um | ≤4 | ≤4 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | |
