Kabel penyangga diri dielektrik
>
|
|
| Tempat asal | Cina |
| Nama merek | Fiberplan |
| Sertifikasi | ISO 9001; TÜV certificate |
| Nomor model | ADSS |

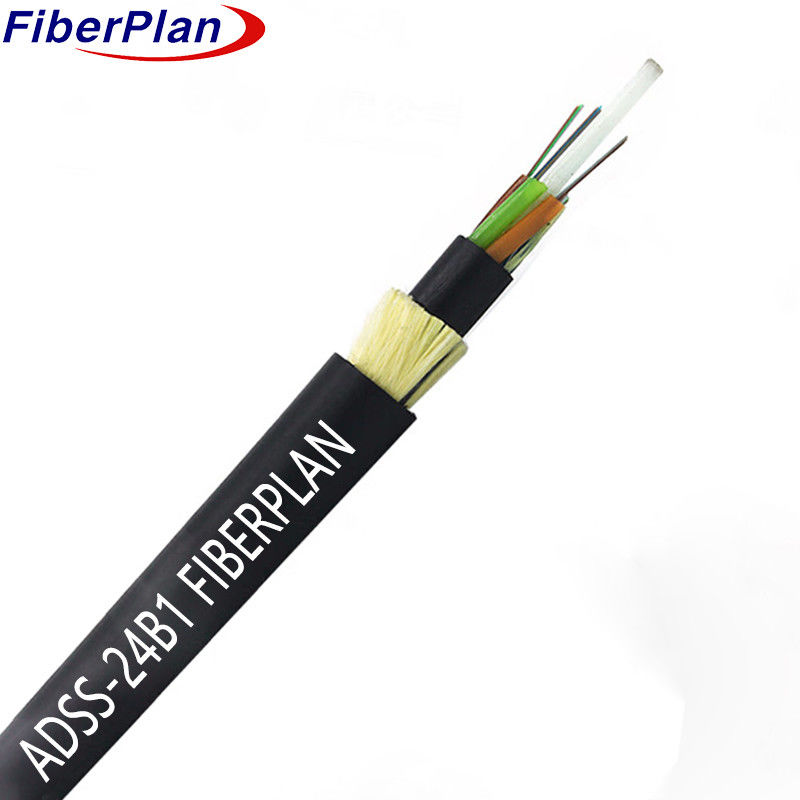

Kabel Self-Supporting Double Sheath Aramid Yarn Memperkuat ADSS
Deskripsi
Kabel ADSS menggunakan desain selang tabung longgar, perumahan serat dalam tabung plastik modulus tinggi
tabung ini, bersama dengan pengisi, dibungkus di sekitar non-logam
anggota kekuatan pusat (FRP) untuk membentuk inti kabel melingkar ketat, yang kemudian diisi dengan senyawa untuk
lapisan dalam PE tipis diterapkan di atas inti, diikuti oleh lapisan benang aramid untuk
Akhirnya, kabel dilengkapi dengan lapisan luar PE atau AT untuk perlindungan tambahan dan
Sulatasi.
Aplikasi
1 Desain kabel ADSS disesuaikan dengan spesifikasi saluran listrik udara.
2 PE lapisan luar untuk jalur di bawah 110kV; AT lapisan untuk jalur 110kV +.
3 Aramid dan stranding yang disesuaikan sesuai dengan berbagai persyaratan rentang.
Karakteristik
1 Instalasi yang tidak mengganggu tanpa pemadaman listrik.
2 Ringan dan ukurannya kecil untuk meringankan beban es, angin, menara, dan backprop.
30 tahun harapan hidup desain.
4 Kekuatan tarik dan kinerja suhu yang sangat baik.
Parameter desain nominal
| NO. dari serat | 6 | 12 | 24 | 48 | 72 | 96 | 144 |
| Jumlah tabung | 1 | 2 | 4 | 4 | 6 | 8 | 12 |
| Batang pengisi | 5 | 4 | 2 | 2 | 0 | 0 | 0 |
| Serat per tabung | 6 | 6 | 6 | 12 | 12 | 12 | 12 |
| Nominal diameter tabung (± 0,2 mm) | 2 | 2 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| Nominal diameter (± 0,5 mm) | 12.3 | 12.3 | 12.3 | 12.3 | 12.3 | 13.0 | 15.0 |
| Tabung longgar | Bahan | PBT | Warna | Spektrum standar | |||
| Batang pengisi | Bahan | PP | Warna | Hitam | |||
| Kekuatan tarik maksimum | 4000N | ||||||
| Beban penekanan maksimum | 3000N/100mm | ||||||
| Radius lentur minimum | 10D | ||||||
| Panjang rentang | 100m - 500m | ||||||
| Bahan lapisan luar | PE | ||||||
| Kisaran suhu | -20°C ~ 70°C | ||||||
Karakteristik serat
| Jenis serat | Satuan | SM G652D | MM 50/125 | MM 62.5/125 | |||
| Kondisi | mm | 1310/1550 | 850/1300 | 850/1300 | |||
| Atenuasi | dB/km | ≤ 0,36/0.24 | ≤ 3,0/1.5 | ≤ 3,0/1.5 | |||
| Diameter pelapis | Um | 125 ± 0.4 | 125 ± 0.4 | 125 ± 0.4 | |||
| Perlengkapan non-bentuk bulat | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |||
| Diameter lapisan | Um | 242±5 | 242±5 | 242±5 | |||
