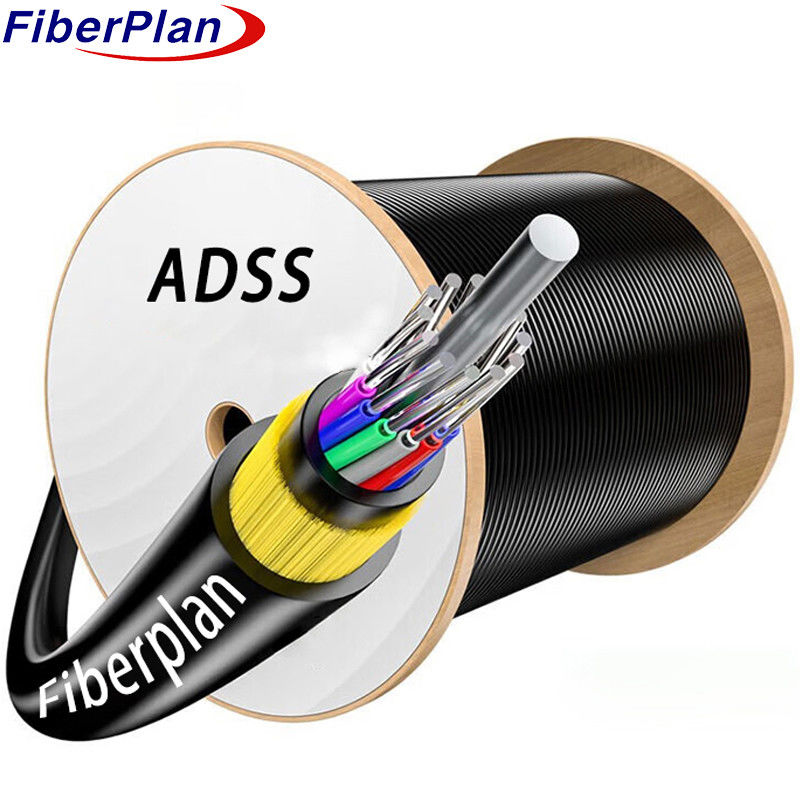

Kabel serat optik ADSS bertenaga tinggi 4 sampai 96 inti
Deskripsi
Kabel serat optik berlapis tunggal ADSS dibangun dengan desain tabung longgar yang terikat.
Serat optik ditempatkan di dalam senyawa tahan air untuk perlindungan.
dihiasi dengan elemen penguat non-logam (FRP3) untuk menciptakan inti kabel yang kompak.
kemudian dilapisi dengan pita penghalang air dan diperkuat dengan serat Kevlar Aramid untuk kekuatan tambahan.
Kabel dilengkapi dengan jaket yang diekstrusi, yang bisa menjadi jaket PE atau AT.
Aplikasi
Kabel ini biasanya digunakan untuk instalasi udara yang mendukung diri sendiri atau aplikasi atas.
Karakteristik
1 Kinerja mekanik dan suhu: Memastikan fungsi yang konsisten di berbagai suhu
dan tingkat tegangan mekanik, menjamin keandalan dalam berbagai kondisi.
2 Hidrolisis-Resistant High-Strength Loose Tube: Desain tabung tahan lama yang tahan hidrolisis, memberikan
kinerja yang berkepanjangan bahkan dalam kondisi lembab.
3 Senyawa Pengisi Tabung Khusus: Perlindungan penting untuk serat tertutup, meningkatkan daya tahan mereka
dan kinerja secara keseluruhan.
4 Ketahanan dan Fleksibilitas: Mengimbangi ketahanan terhadap tekanan dengan fleksibilitas, memungkinkan serbaguna
pemasangan tanpa mengorbankan daya tahan.
5 Kawat Baja Paralel untuk Kekuatan Tarikan: Meningkatkan kekuatan tarikan dengan menggunakan dua kawat baja paralel,
memperkuat integritas struktur kabel.
6 Desain yang kompak dan ringan untuk pemasangan yang mudah: Dirancang dengan diameter kecil dan konstruksi ringan
untuk proses instalasi yang mudah digunakan dan efisien.
Rincian konstruksi kabel
| Jumlah serat |
2-144 inti |
| Penghalang Kelembaban |
Pita penghalang air |
| Tabung longgar dan elemen pengisi |
bahan |
PBT |
| diameter |
2.1mmF±0.2mm |
| Anggota kekuatan pusat |
bahan |
FRP |
| ukuran |
1.8mm±0.1mm |
| Garn |
Garn Dupont Kelver (7 pcs) |
| Spans |
50m ~ 150m |
| Diameter kabel keseluruhan |
9 ~ 11.0mm±0.3mm |
| Tabung longgar |
bahan |
PBT |
| diameter |
F2.2 (luar/dalam) |
| Berat kabel per km |
65kg/km |
| Lapisan luar |
bahan |
PE |
| ketebalan |
1.5~2.0mm±0.2mm |
| Berat kabel per km |
105kg/km |
Warna serat
|
Jumlah serat
12 inti per tabung
|
1 |
2 |
3 |
4 |
5 |
6 |
| Biru |
Oranye |
Hijau |
Berwarna cokelat |
Abu-abu |
Putih |
| 7 |
8 |
9 |
10 |
11 |
12 |
| Merah |
Hitam |
Kuning |
Violet |
Warna pink |
Aqua |
| Warna 13 ~ 24 akan ditandai dengan pelacak hitam. Untuk warna hitam tidak perlu pelacak hitam ditandai, akan menggunakan warna alam sebagai gantinya. |
Kabel Karakteristik mekanik
| Posisi |
Deskripsi |
| Suhu instalasi ((°C) |
-15 ~ +60 |
| Suhu operasi (°C) |
-40 ~ +70 |
| Min Radius Lipat ((mm) |
jangka panjang |
10D |
| jangka pendek |
20D |
| Kekuatan tarik yang diizinkan ((N) |
jangka panjang |
600 |
| jangka pendek |
1500 |
| Pengecoran beban ((N/100mm) |
jangka panjang |
300 |
| jangka pendek |
1000 |
Karakteristik serat
| Gaya serat |
Satuan |
SM
G652 |
SM
G652D |
MM
50/125 |
MM
62.5/125 |
MM
OM3-300 |
| kondisi |
nm |
1310/1550 |
1310/1550 |
850/1300 |
850/1300 |
850/1300 |
| penyingkiran |
dB/km |
≤ |
≤ |
≤ |
≤ 3,0/1.0 |
≤ 3,0/1.0 |
| 0.36/0.23 |
0.34/0.22 |
3.0/1.0 |
- Aku tidak tahu. |
- Aku tidak tahu. |
| Depresi |
1550nm |
Ps/(nm*km) |
- Aku tidak tahu. |
≤ 18 |
- Aku tidak tahu. |
- Aku tidak tahu. |
Depresi |
| 1625nm |
Ps/(nm*km) |
- Aku tidak tahu. |
≤ 22 |
- Aku tidak tahu. |
- Aku tidak tahu. |
|
| Bandwidth |
850nm |
MHZ.KM |
- Aku tidak tahu. |
- Aku tidak tahu. |
¥400 |
¥160 |
Bandwidth |
| 1300nm |
MHZ.KM |
- Aku tidak tahu. |
- Aku tidak tahu. |
¥800 |
₹ 500 |
|
| Panjang gelombang dispersi nol |
nm |
1300-1324 |
¥1302,
≤1322 |
- Aku tidak tahu. |
- Aku tidak tahu. |
₹ 1295,
≤1320 |
| Kemiringan depresi nol |
nm |
≤ 0.092 |
≤ 0.091 |
- Aku tidak tahu. |
- Aku tidak tahu. |
- Aku tidak tahu. |
| PMD Serat Individu Maksimum |
|
≤ 0.2 |
≤ 0.2 |
- Aku tidak tahu. |
- Aku tidak tahu. |
≤ 0.11 |
| Nilai Link Desain PMD |
Pls.2*km) |
≤ 0.12 |
≤ 0.08 |
- Aku tidak tahu. |
- Aku tidak tahu. |
- Aku tidak tahu. |
| Panjang gelombang pemotongan serat λc |
nm |
¢ 1180,
≤1330 |
¥1180,
≤1330 |
- Aku tidak tahu. |
- Aku tidak tahu. |
- Aku tidak tahu. |
| Panjang gelombang kabel sutoff λcc |
nm |
≤ 1260 |
≤ 1260 |
- Aku tidak tahu. |
- Aku tidak tahu. |
- Aku tidak tahu. |
| MFD |
1310nm |
Um |
9.2±0.3 |
9.2±0.3 |
- Aku tidak tahu. |
- Aku tidak tahu. |
- Aku tidak tahu. |
| 1550nm |
Um |
10.4±0.4 |
10.4±0.4 |
- Aku tidak tahu. |
- Aku tidak tahu. |
- Aku tidak tahu. |
Angka
Aperture ((NA) |
|
- Aku tidak tahu. |
- Aku tidak tahu. |
0.200±0.015 |
0.275±0.015 |
0.200±0.015 |
Langkah ((rata-rata dua arah
pengukuran) |
dB |
≤ 0.05 |
≤ 0.05 |
≤ 0.10 |
≤ 0.10 |
≤ 0.10 |
Ketidakelarasan pada serat
panjang dan titik |
dB |
≤ 0.05 |
≤ 0.05 |
≤ 0.10 |
≤ 0.10 |
≤ 0.10 |
| Ketidakkontinuitas |
Perbedaan backscatter
Koefisien |
dB/km |
≤ 0.05 |
≤ 0.03 |
≤ 0.08 |
≤ 0.10 |
≤ 0.08 |
| Persamaan atenuasi |
dB/km |
≤ 0.01 |
≤ 0.01 |
|
|
|
| Dimater inti |
Um |
|
|
50±1.0 |
62.5±2.5 |
50±1.0 |
| Diameter pelapis |
Um |
125.0±0.1 |
125.0±0.1 |
125.0±0.1 |
125.0±0.1 |
125.0±0.1 |
| Perlengkapan non-bentuk bulat |
% |
≤ 1.0 |
≤ 1.0 |
≤ 1.0 |
≤ 1.0 |
≤ 1.0 |
| Diameter lapisan |
Um |
242±5 |
242±5 |
242±5 |
242± 5 |
242±5 |
Lapisan/kaffinch
Kesalahan konsentris |
Um |
≤ 12.0 |
≤ 12.0 |
≤ 12.0 |
≤ 12.0 |
≤ 12.0 |
| Lapisan non-sirkular |
% |
≤ 6.0 |
≤ 6.0 |
≤ 6.0 |
≤ 6.0 |
≤ 6.0 |
| Kesalahan konsentrisitas inti/lapisan |
Um |
≤ 0.6 |
≤ 0.6 |
≤ 1.5 |
≤ 1.5 |
≤ 1.5 |
| Curl ((radius) |
Um |
≤3 |
≤3 |
- Aku tidak tahu. |
- Aku tidak tahu. |
- Aku tidak tahu. |
