| Tempat asal | Cina |
| Nama merek | Fiberplan |
| Sertifikasi | ISO 9001; TÜV certificate |
| Nomor model | ADSS |

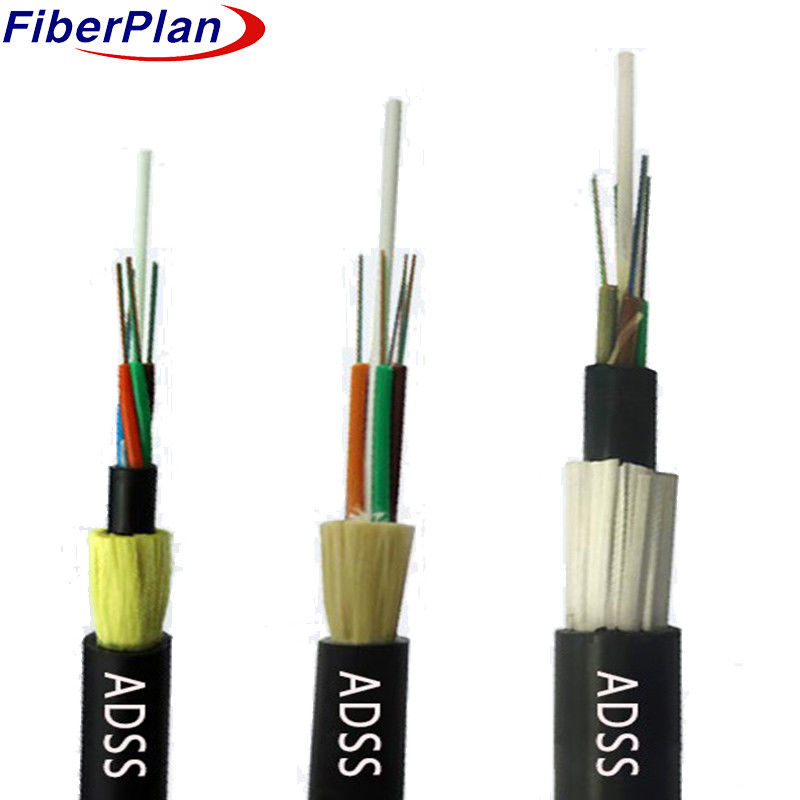

Kabel serat optik ADSS berkinerja tinggi
Deskripsi
Struktur kabel serat optik ADSS menggunakan desain strand lapisan tabung longgar, perumahan 250μm serat
dalam tabung yang penuh dengan bahan modulus tinggi, efektif tahan air.
inti penguat pusat (FRP), menciptakan inti kabel yang kompak, lebih diperkuat oleh salep pemblokiran air untuk
Sebuah lapisan polietilen (PE) bagian dalam diekstrusi di atas inti kabel, diperkuat dengan aramid untuk
Desain ini dapat disesuaikan untuk berbagai jenis mesin.
Untuk kabel listrik 10kV dan 35kV, lapisan PE sudah cukup; namun untuk 110kV
dan saluran 220 kV, perhitungan distribusi medan listrik menentukan penempatan titik gantung,
Jumlah serat aramid dan proses stranding disesuaikan dengan baik untuk memenuhi rentang yang berbeda
Permintaan.
Aplikasi
1 Desain kabel ADSS yang disesuaikan dengan kondisi saluran listrik udara.
2 PE lapisan luar untuk jalur di bawah 110kV; AT lapisan untuk jalur 110kV +.
3 Aramid kuantitas dan stranding dirancang untuk berbagai permintaan rentang.
4 Pertimbangan strategis untuk kinerja kabel yang optimal.
Karakteristik
1 Kemampuan pemasangan langsung tanpa pemadaman listrik.
2 Desain ringan dan kompak untuk meminimalkan beban es dan angin.
3 Umur panjang: dirancang untuk umur 30 tahun.
4 Kekuatan tarik dan kinerja suhu yang tinggi.
Parameter desain nominal
| NO. dari serat | 6 | 12 | 24 | 48 | 72 | 96 | 144 |
| Jumlah tabung | 1 | 2 | 4 | 4 | 6 | 8 | 12 |
| Batang pengisi | 5 | 4 | 2 | 2 | 0 | 0 | 0 |
| Serat per tabung | 6 | 6 | 6 | 12 | 12 | 12 | 12 |
| Nominal diameter tabung (± 0,2 mm) | 2 | 2 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| Nominal diameter (± 0,5 mm) | 12.3 | 12.3 | 12.3 | 12.3 | 12.3 | 13.0 | 15.0 |
| Tabung longgar | Bahan | PBT | Warna | Spektrum standar | |||
| Batang pengisi | Bahan | PP | Warna | Hitam | |||
| Kekuatan tarik maksimum | 4000N | ||||||
| Beban penekanan maksimum | 3000N/100mm | ||||||
| Radius lentur minimum | 10D | ||||||
| Panjang rentang | 100m - 500m | ||||||
| Bahan lapisan luar | PE | ||||||
| Kisaran suhu | -20°C ~ 70°C | ||||||
Karakteristik serat
| Jenis serat | Satuan | SM G652D | MM 50/125 | MM 62.5/125 | |||
| Kondisi | mm | 1310/1550 | 850/1300 | 850/1300 | |||
| Atenuasi | dB/km | ≤ 0,36/0.24 | ≤ 3,0/1.5 | ≤ 3,0/1.5 | |||
| Diameter pelapis | Um | 125 ± 0.5 | 125 ± 0.5 | 125 ± 0.5 | |||
| Perlengkapan non-bentuk bulat | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |||
| Diameter lapisan | Um | 242±6 | 242±6 | 242±6 | |||
