Kabel penyangga diri dielektrik
>
|
|
| Tempat asal | Cina |
| Nama merek | Fiberplan |
| Sertifikasi | ISO 9001; TÜV certificate |
| Nomor model | ADSS |

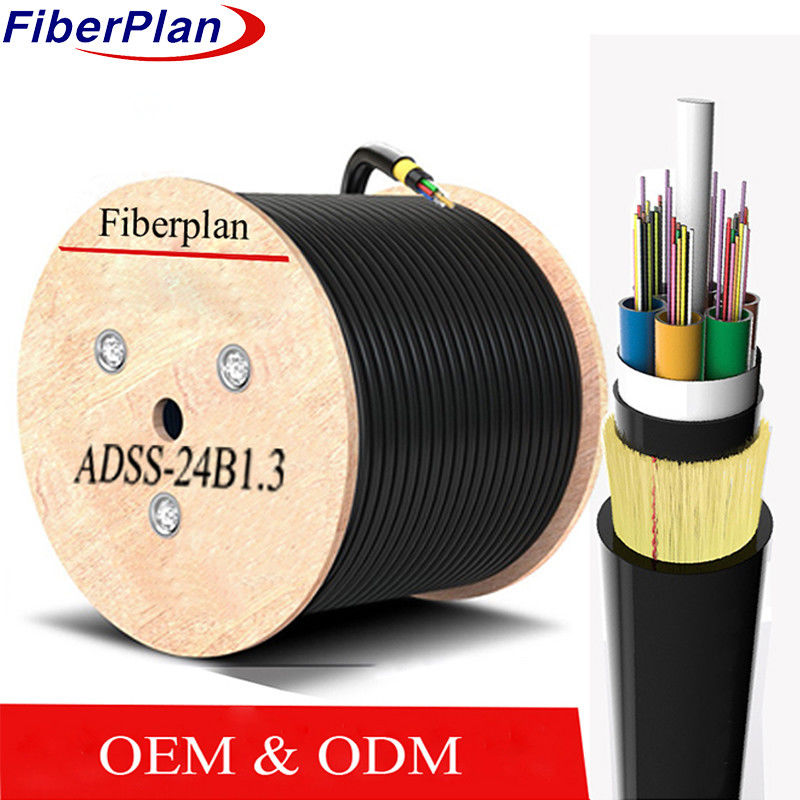

Kabel ADSS G652d Mode Tunggal Multi Mode Kabel Jacket Ganda
Deskripsi
Kabel ADSS mengikuti desain stranding tabung longgar dengan tabung plastik modulus tinggi yang menampung serat
diisi dengan senyawa tahan air. Tabung-tabung dan pengisi ini mengelilingi elemen kekuatan sentral non-logam,
FRP, membentuk inti yang kompak. inti ini, setelah diisi, menerima lapisan dalam PE tipis. di atas ini, benang aramida
terikat untuk kekuatan tambahan sebelum menerapkan lapisan luar PE atau AT akhir.
Aplikasi
1 Desain kabel ADSS yang disesuaikan mencerminkan kondisi saluran listrik udara.
2 PE lapisan luar untuk jalur di bawah 110kV; AT lapisan luar untuk jalur 110kV +.
3 Jumlah aramid tertentu dan metode stranding memenuhi persyaratan rentang yang bervariasi.
4 Desain kabel yang disesuaikan mempertimbangkan berbagai kebutuhan saluran listrik.
Karakteristik
1 Pemasangan yang tidak mengganggu, tidak perlu untuk mematikan daya.
2 Berat ringan, diameter kecil meminimalkan beban beban pada menara dan pendukung.
Kehidupan desain 30 tahun memastikan keandalan jangka panjang.
4 Kekuatan tarik dan ketahanan suhu yang sangat baik.
Parameter desain nominal
| NO. dari serat | 6 | 12 | 24 | 48 | 72 | 96 | 144 |
| Jumlah tabung | 1 | 2 | 4 | 4 | 6 | 8 | 12 |
| Batang pengisi | 5 | 4 | 2 | 2 | 0 | 0 | 0 |
| Serat per tabung | 6 | 6 | 6 | 12 | 12 | 12 | 12 |
| Nominal diameter tabung (± 0,2 mm) | 2 | 2 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| Nominal diameter (± 0,5 mm) | 12.3 | 12.3 | 12.3 | 12.3 | 12.3 | 13.0 | 15.0 |
| Tabung longgar | Bahan | PBT | Warna | Spektrum standar | |||
| Batang pengisi | Bahan | PP | Warna | Hitam | |||
| Kekuatan tarik maksimum | 4000N | ||||||
| Beban penekanan maksimum | 3000N/100mm | ||||||
| Radius lentur minimum | 10D | ||||||
| Panjang rentang | 50m ~ 500m | ||||||
| Bahan lapisan luar | PE | ||||||
| Kisaran suhu | -20°C ~ 70°C | ||||||
Karakteristik serat
| Jenis serat | Satuan | SM G652D | MM 50/125 | MM 62.5/125 | |||
| Kondisi | mm | 1310/1550 | 850/1300 | 850/1300 | |||
| Atenuasi | dB/km | ≤ 0,36/0.24 | ≤ 3,0/1.5 | ≤ 3,0/1.5 | |||
| Diameter pelapis | Um | 125 ± 0.3 | 125 ± 0.3 | 125 ± 0.3 | |||
| Perlengkapan non-bentuk bulat | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |||
| Diameter lapisan | Um | 242±4 | 242±4 | 242±4 | |||
