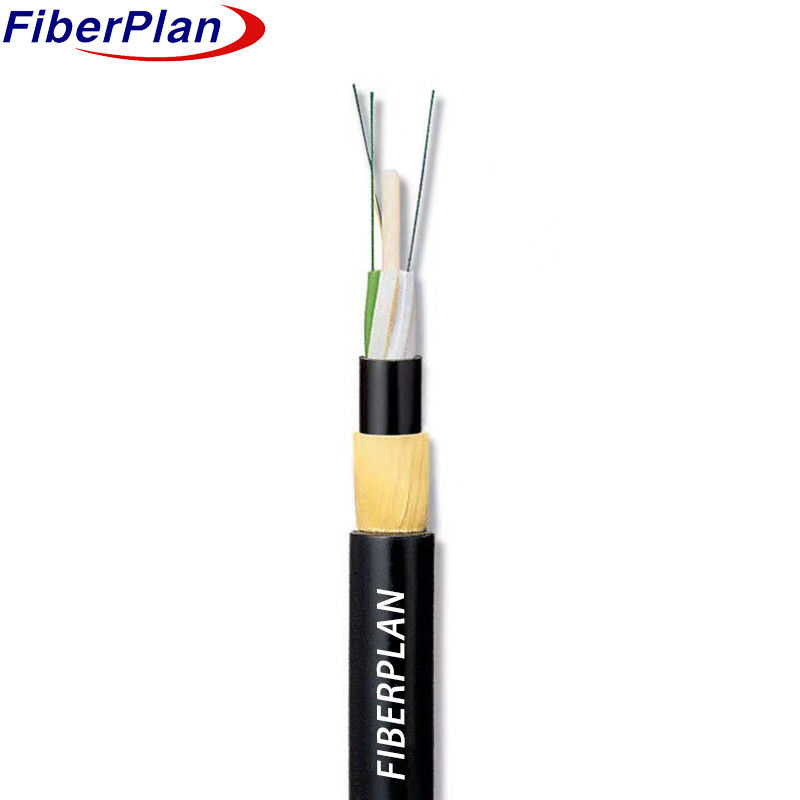

Double Jacket Kevlar Yarn Memperkuat Kabel Pendukung Diri Serat ADSS
Kabel optik
Deskripsi
Kabel ADSS menggunakan struktur tabung longgar rumah serat dalam modulus tinggi plastik.
mengandung senyawa pengisi tahan air dan diatur di sekitar Fiber Reinforced Plastic (FRP),
Rving sebagai anggota kekuatan non-logam pusat.
Setelah mengisi inti kabel, ia menerima lapisan dalam PE tipis.
pplied di atas lapisan ini untuk kekuatan tambahan, dan akhirnya, kabel selesai dengan PE atau AT lapisan luar.
Aplikasi
1 Desain kabel ADSS memperhitungkan spesifikasi saluran listrik udara yang ada.
2 Lapisan luar PE digunakan untuk jalur di bawah 110 kV; Lapisan AT untuk 110 kV dan lebih tinggi.
3 Jumlah aramida yang disesuaikan dan teknik stranding memenuhi persyaratan berbagai rentang.
Karakteristik
• Dapat dipasang tanpa pemadaman listrik, memastikan layanan tanpa gangguan.
• Ringan dan berdiameter kecil, meminimalkan tekanan dari es, angin, dan beban menara / backprop.
• Dirancang untuk umur 30 tahun, menawarkan keandalan yang berkepanjangan.
• Menampilkan ketahanan tarik yang sangat baik dan kinerja suhu.
Rincian konstruksi kabel
| Jumlah serat | 24-144 inti | |||||||
| Tali pengisi | 2.0mm | |||||||
| Penghalang Kelembaban | Sistem pemblokiran air | |||||||
| Anggota kekuatan pusat | bahan | FRP/FRP dengan PE | ||||||
| ukuran | 2.1mm | |||||||
| Pengisian tabung | Senyawa pengisi tabung | |||||||
| pengisi | Tabung PP/ tabung PVC | |||||||
| Lapisan dalam | bahan | PE | ||||||
| Tabung longgar | bahan | PBT | ||||||
| diameter | F2.2mm (luar/dalam) | |||||||
| Lapisan luar | bahan | PE/HDPE | ||||||
| diameter | 11±0,2 mm | |||||||
Warna serat
|
Jumlah serat 8 inti per tabung |
1 | 2 | 3 | 4 | 5 | 6 |
| Biru | Oranye | Hijau | Berwarna cokelat | Abu-abu | Putih | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Merah | Hitam | Kuning | Violet | Warna pink | Aqua | |
| Warna 13 ~ 24 akan ditandai dengan pelacak hitam. untuk warna hitam tidak perlu ditandai pelacak hitam, akan menggunakan warna alam sebagai gantinya. | ||||||
Kabel Karakteristik mekanik
| inti | Diameter kabel | Berat badan | |||||
| 2 inti ke 60 inti | 12 ± 0,2 mm | 140±3kg/km | |||||
| 72 inti | 13 ± 0,2 mm | 190±3kg/km | |||||
| 96 inti | 14.5±0.2mm | 220±3kg/km | |||||
| 144 inti | 16.5±0.2mm | 240±3kg/km | |||||
| Rec.daily max tegangan kerja | 88kN | ||||||
| Maks. Tegangan kerja yang diizinkan | 32.7KN | ||||||
| Modulus elastisitas | 37KN/mm2 | ||||||
| Min Radius Lipat ((mm) | Operasi | 240 mm | |||||
| Pemasangan | 390mm | ||||||
| Beban tambahan | Beban tambahan 0,5% ~ 0,7% | ||||||
| Es | 5 mm | ||||||
| Kecepatan angin | 35m/s | ||||||
Karakteristik serat
| Gaya serat | Satuan | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| kondisi | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| penyingkiran | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | - Aku tidak tahu. | - Aku tidak tahu. | |||
| Depresi | 1550nm | Ps/(nm*km) | - Aku tidak tahu. | ≤ 18 | - Aku tidak tahu. | - Aku tidak tahu. | Depresi |
| 1625nm | Ps/(nm*km) | - Aku tidak tahu. | ≤ 22 | - Aku tidak tahu. | - Aku tidak tahu. | ||
| Bandwidth | 850nm | MHZ.KM | - Aku tidak tahu. | - Aku tidak tahu. | ¥400 | ¥160 | Bandwidth |
| 1300nm | MHZ.KM | - Aku tidak tahu. | - Aku tidak tahu. | ¥800 | ₹ 500 | ||
| Panjang gelombang dispersi nol | nm | 1300-1324 | ¥1302, ≤1322 |
- Aku tidak tahu. | - Aku tidak tahu. | ₹ 1295, ≤1320 |
|
| Kemiringan depresi nol | nm | ≤ 0.092 | ≤ 0.091 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | |
| PMD Serat Individu Maksimum | ≤ 0.2 | ≤ 0.2 | - Aku tidak tahu. | - Aku tidak tahu. | ≤ 0.11 | ||
| Nilai Link Desain PMD | Ps(nm2*k (m) |
≤ 0.12 | ≤ 0.08 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | |
| Panjang gelombang pemotongan serat λc | nm | ¢ 1180, ≤1330 |
¥1180, ≤1330 |
- Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | |
| Sutoff kabel panjang gelombang λcc |
nm | ≤ 1260 | ≤ 1260 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | |
| MFD | 1310nm | Um | 9.2±0.4 | 9.2±0.4 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. |
| 1550nm | Um | 10.4±0.8 | 10.4±0.8 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | |
| Angka Aperture ((NA) |
- Aku tidak tahu. | - Aku tidak tahu. | 0.200±0.015 | 0.275±0. 015 |
0.200±0 .015 |
||
| Langkah ((rata-rata dua arah pengukuran) |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Ketidakelarasan pada serat panjang dan titik |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Ketidakkontinuitas | |||||||
| Perbedaan backscatter Koefisien |
dB/km | ≤ 0.05 | ≤ 0.03 | ≤ 0.08 | ≤ 0.10 | ≤ 0.08 | |
| Persamaan atenuasi | dB/km | ≤ 0.01 | ≤ 0.01 | ||||
| Dimater inti | Um | 50±1.0 | 62.5±2.5 | 50±1.0 | |||
| Diameter pelapis | Um | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | |
| Perlengkapan non-bentuk bulat | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |
| Diameter lapisan | Um | 242±7 | 242±7 | 242±7 | 242±7 | 242±7 | |
| Lapisan/kaffinch Kesalahan konsentris |
Um | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | |
| Lapisan non-sirkular | % | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | |
| Kesalahan konsentrisitas inti/lapisan | Um | ≤ 0.6 | ≤ 0.6 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 | |
| Curl ((radius) | Um | ≤4 | ≤4 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | |
