Kabel penyangga diri dielektrik
>
|
|
| Tempat asal | Cina |
| Nama merek | Fiberplan |
| Sertifikasi | ISO 9001; TÜV certificate |
| Nomor model | ADSS |

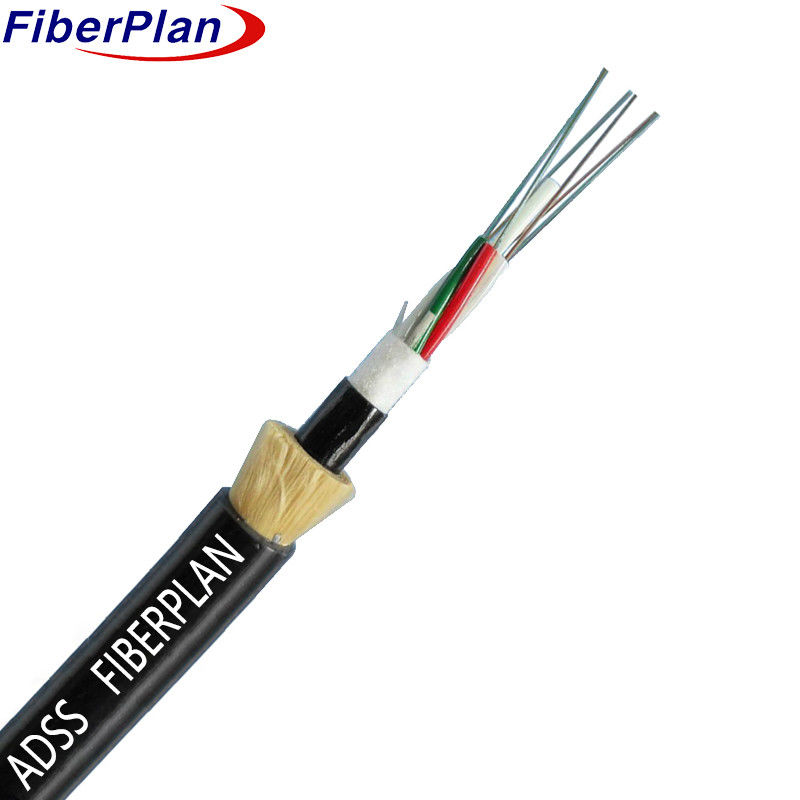

Kabel Fiber Optic ADSS Semua Dielektrik Mendukung Sendiri
Deskripsi
Desain kabel menggabungkan tabung plastik modulus tinggi yang menampung serat, diisi dengan tahan air
Tambahkan lapisan perlindungan tambahan, Kevlar membungkus sekitar perakitan ini untuk memastikan tahan air
dan struktur kompak, bahan penghalang air memisahkan benang Kevlar dan tabung longgar.
Kabel terbungkus dalam lapisan polietilen (PE) yang tahan lama, memberikan pertahanan terhadap elemen eksternal.
Aplikasi
Spesifikasi ini menguraikan prasyarat umum untuk Single Jacket All-Dielectric Self-Supporting (ADSS)
kabel yang dirancang untuk instalasi udara atau saluran.
Karakteristik
1 Kinerja mekanik yang dapat diandalkan pada berbagai suhu.
2 Tabung longgar tahan hidrolisis dengan kekuatan tinggi untuk daya tahan.
3 Senyawa khusus untuk mengisi tabung untuk melindungi serat vital.
4 Mengimbangi ketahanan menghancurkan dengan fleksibilitas untuk pemasangan serbaguna.
5 Kekuatan tarik yang ditingkatkan oleh dua kawat baja paralel.
6 Desain yang kompak dan ringan untuk pemasangan yang mudah dan mudah digunakan.
Rincian konstruksi kabel
| Jumlah serat | 2-144 inti | |||||||
| Penghalang Kelembaban | Pita penghalang air | |||||||
| Tabung longgar dan elemen pengisi | bahan | PBT | ||||||
| diameter | 2.1mmF±0.2mm | |||||||
| Anggota kekuatan pusat | bahan | FRP | ||||||
| ukuran | 1.8mm±0.1mm | |||||||
| Garn | Garn Dupont Kelver (7 pcs) | |||||||
| Spans | 50m ~ 150m | |||||||
| Diameter kabel keseluruhan | 9 ~ 11.0mm±0.3mm | |||||||
| Tabung longgar | bahan | PBT | ||||||
| diameter | F2.2 (luar/dalam) | |||||||
| Berat kabel per km | 65kg/km | |||||||
| Lapisan luar | bahan | PE | ||||||
| ketebalan | 1.5~2.0mm±0.2mm | |||||||
| Berat kabel per km | 105kg/km | |||||||
Warna serat
|
Jumlah serat 12 inti per tabung |
1 | 2 | 3 | 4 | 5 | 6 |
| Biru | Oranye | Hijau | Berwarna cokelat | Abu-abu | Putih | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Merah | Hitam | Kuning | Violet | Warna pink | Aqua | |
| Warna 13 ~ 24 akan ditandai dengan pelacak hitam. Untuk warna hitam tidak perlu pelacak hitam ditandai, akan menggunakan warna alam sebagai gantinya. | ||||||
Kabel Karakteristik mekanik
| Posisi | Deskripsi | ||||||
| Suhu instalasi ((°C) | -15 ~ +60 | ||||||
| Suhu operasi (°C) | -40 ~ +70 | ||||||
| Min Radius Lipat ((mm) | jangka panjang | 10D | |||||
| jangka pendek | 20D | ||||||
| Kekuatan tarik yang diizinkan ((N) | jangka panjang | 600 | |||||
| jangka pendek | 1500 | ||||||
| Pengecoran beban ((N/100mm) | jangka panjang | 300 | |||||
| jangka pendek | 1000 | ||||||
Karakteristik serat
| Gaya serat | Satuan | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| kondisi | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| penyingkiran | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | - Aku tidak tahu. | - Aku tidak tahu. | |||
| Depresi | 1550nm | Ps/(nm*km) | - Aku tidak tahu. | ≤ 18 | - Aku tidak tahu. | - Aku tidak tahu. | Depresi |
| 1625nm | Ps/(nm*km) | - Aku tidak tahu. | ≤ 22 | - Aku tidak tahu. | - Aku tidak tahu. | ||
| Bandwidth | 850nm | MHZ.KM | - Aku tidak tahu. | - Aku tidak tahu. | ¥400 | ¥160 | Bandwidth |
| 1300nm | MHZ.KM | - Aku tidak tahu. | - Aku tidak tahu. | ¥800 | ₹ 500 | ||
| Panjang gelombang dispersi nol | nm | 1300-1324 | ¥1302, ≤1322 |
- Aku tidak tahu. | - Aku tidak tahu. | ₹ 1295, ≤1320 |
|
| Kemiringan depresi nol | nm | ≤ 0.092 | ≤ 0.091 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | |
| PMD Serat Individu Maksimum | ≤ 0.2 | ≤ 0.2 | - Aku tidak tahu. | - Aku tidak tahu. | ≤ 0.11 | ||
| Nilai Link Desain PMD | Pls.2*km) | ≤ 0.12 | ≤ 0.08 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | |
| Panjang gelombang pemotongan serat λc | nm | ¢ 1180, ≤1330 |
¥1180, ≤1330 |
- Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | |
| Panjang gelombang kabel sutoff λcc | nm | ≤ 1260 | ≤ 1260 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | |
| MFD | 1310nm | Um | 9.2±0.3 | 9.2±0.3 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. |
| 1550nm | Um | 10.4±0.4 | 10.4±0.4 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | |
| Angka Aperture ((NA) |
- Aku tidak tahu. | - Aku tidak tahu. | 0.200±0.015 | 0.275±0.015 | 0.200±0.015 | ||
| Langkah ((rata-rata dua arah pengukuran) |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Ketidakelarasan pada serat panjang dan titik |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Ketidakkontinuitas | |||||||
| Perbedaan backscatter Koefisien |
dB/km | ≤ 0.05 | ≤ 0.03 | ≤ 0.08 | ≤ 0.10 | ≤ 0.08 | |
| Persamaan atenuasi | dB/km | ≤ 0.01 | ≤ 0.01 | ||||
| Dimater inti | Um | 50±1.0 | 62.5±2.5 | 50±1.0 | |||
| Diameter pelapis | Um | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | |
| Perlengkapan non-bentuk bulat | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |
| Diameter lapisan | Um | 242±5 | 242±5 | 242±5 | 242± 5 | 242±5 | |
| Lapisan/kaffinch Kesalahan konsentris |
Um | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | |
| Lapisan non-sirkular | % | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | |
| Kesalahan konsentrisitas inti/lapisan | Um | ≤ 0.6 | ≤ 0.6 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 | |
| Curl ((radius) | Um | ≤3 | ≤3 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | |
