Kabel penyangga diri dielektrik
>
|
|
| Tempat asal | Cina |
| Nama merek | Fiberplan |
| Sertifikasi | ISO 9001; TÜV certificate |
| Nomor model | ADSS |

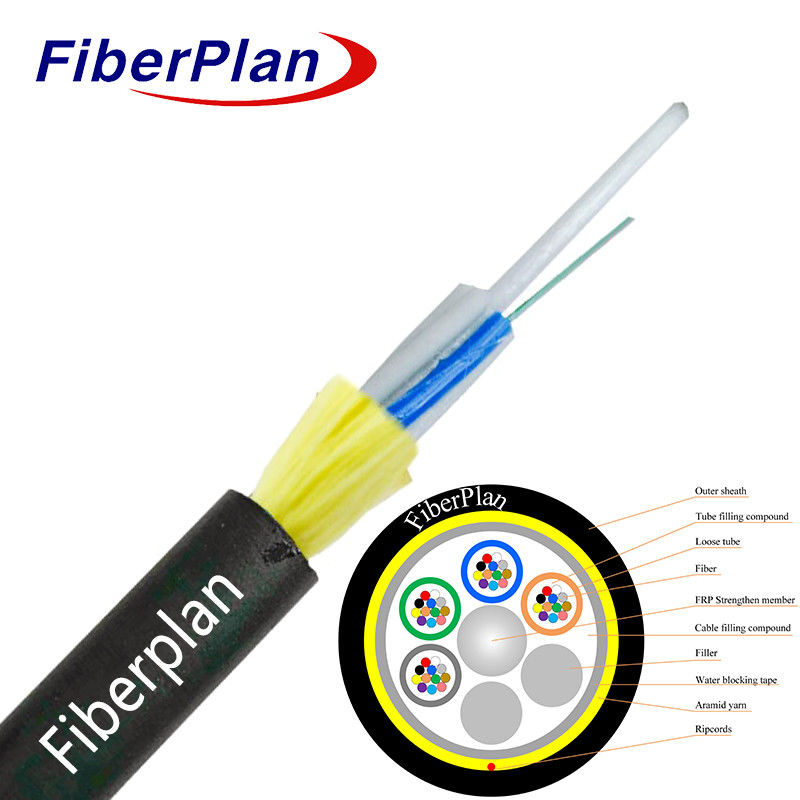

Kabel serat optik ADSS tahan air dan tahan hancur untuk penggunaan di luar ruangan
Deskripsi
Desain kabel memprioritaskan perlindungan serat dengan membungkus mereka dalam tabung longgar plastik modulus tinggi diperkuat
dengan senyawa tahan air. Pengaturan ini memastikan isolasi terhadap kelembaban, melindungi
Untuk memperkuat kabel lebih lanjut, lapisan Kevlar dibungkus di sekitar tabung, meningkatkan kekuatan keseluruhan dan
Selain sifat waterproofingnya, bahan yang menghalangi air juga membuat kabel tetap kompak
Akhirnya, kabel ini dibalut dengan lapisan polietilena (PE), yang memberikan perlindungan terhadap air.
lapisan perlindungan tambahan dan memperkuat ketahanan terhadap faktor lingkungan eksternal.
Aplikasi
Spesifikasi ini menetapkan persyaratan dasar untuk Single Jacket All-Dielectric Self-Supporting (ADSS)
kabel yang dimaksudkan untuk instalasi udara atau saluran.
Karakteristik
1 Kinerja mekanik dan suhu yang dapat diandalkan: Memastikan fungsi yang konsisten di berbagai suhu
kerusakan dan tekanan mekanik, memastikan keandalan dalam lingkungan yang beragam.
2 Tabung longgar bertenaga tinggi yang tahan hidrolisis: Menggunakan tabung tahan lama yang tahan terhadap hidrolisis, memastikan
kinerja yang berkepanjangan bahkan dalam kondisi lembab.
Komposisi Pengisi Tabung Khusus: Menyediakan perlindungan penting untuk serat tertutup, meningkatkan daya tahan mereka.
kemampuan dan kinerja.
4 Combined Crush Resistance and Flexibility: Mengimbangi resistensi tekanan dengan fleksibilitas, memungkinkan serbaguna
pemasangan tanpa mengorbankan daya tahan.
5 Kekuatan tarik yang ditingkatkan dengan kabel baja paralel: Memperkuat kekuatan tarik dengan menggunakan dua kabel baja paralel
kawat baja.
6 Desain yang kompak dan ringan: Dirancang untuk pemasangan yang mudah dan user-friendly karena ringan dan
struktur kompak.
Rincian konstruksi kabel
| Jumlah serat | 2-144 inti | |||||||
| Penghalang Kelembaban | Pita penghalang air | |||||||
| Tabung longgar dan elemen pengisi | bahan | PBT | ||||||
| diameter | 2.2mmF±0.2mm | |||||||
| Anggota kekuatan pusat | bahan | FRP | ||||||
| ukuran | 2.0mm±0.2mm | |||||||
| Garn | Kain Dupont Kelver (6 pcs) | |||||||
| Spans | 50m ~ 150m | |||||||
| Diameter kabel keseluruhan | 15.0mm±0.4mm | |||||||
| Tabung longgar | bahan | PBT | ||||||
| diameter | F2.2 (luar/dalam) | |||||||
| Berat kabel per km | 65kg/km | |||||||
| Lapisan luar | bahan | PE | ||||||
| ketebalan | 10,8 ± 0,3 mm | |||||||
| Berat kabel per km | 105kg/km | |||||||
Warna serat
|
Jumlah serat 12 inti per tabung |
1 | 2 | 3 | 4 | 5 | 6 |
| Biru | Oranye | Hijau | Berwarna cokelat | Abu-abu | Putih | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Merah | Hitam | Kuning | Violet | Warna pink | Aqua | |
| Warna 13 ~ 24 akan ditandai dengan pelacak hitam. Untuk warna hitam tidak perlu pelacak hitam ditandai, akan menggunakan warna alam sebagai gantinya. | ||||||
Kabel Karakteristik mekanik
| Posisi | Deskripsi | ||||||
| Suhu instalasi ((°C) | -15 ~ +60 | ||||||
| Suhu operasi (°C) | -40 ~ +70 | ||||||
| Min Radius Lipat ((mm) | jangka panjang | 10D | |||||
| jangka pendek | 20D | ||||||
| Kekuatan tarik yang diizinkan ((N) | jangka panjang | 600 | |||||
| jangka pendek | 1500 | ||||||
| Pengecoran beban ((N/100mm) | jangka panjang | 300 | |||||
| jangka pendek | 1000 | ||||||
Karakteristik serat
| Gaya serat | Satuan | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| kondisi | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| penyingkiran | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | - Aku tidak tahu. | - Aku tidak tahu. | |||
| Depresi | 1550nm | Ps/(nm*km) | - Aku tidak tahu. | ≤ 18 | - Aku tidak tahu. | - Aku tidak tahu. | Depresi |
| 1625nm | Ps/(nm*km) | - Aku tidak tahu. | ≤ 22 | - Aku tidak tahu. | - Aku tidak tahu. | ||
| Bandwidth | 850nm | MHZ.KM | - Aku tidak tahu. | - Aku tidak tahu. | ¥400 | ¥160 | Bandwidth |
| 1300nm | MHZ.KM | - Aku tidak tahu. | - Aku tidak tahu. | ¥800 | ₹ 500 | ||
| Panjang gelombang dispersi nol | nm | 1300-1324 | ¥1302, ≤1322 |
- Aku tidak tahu. | - Aku tidak tahu. | ₹ 1295, ≤1320 |
|
| Kemiringan depresi nol | nm | ≤ 0.092 | ≤ 0.091 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | |
| PMD Serat Individu Maksimum | ≤ 0.2 | ≤ 0.2 | - Aku tidak tahu. | - Aku tidak tahu. | ≤ 0.11 | ||
| Nilai Link Desain PMD | Pls.2*k (m) |
≤ 0.12 | ≤ 0.08 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | |
| Panjang gelombang pemotongan serat λc | nm | ¢ 1180, ≤1330 |
¥1180, ≤1330 |
- Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | |
| Panjang gelombang kabel sutoff λcc | nm | ≤ 1260 | ≤ 1260 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | |
| MFD | 1310nm | Um | 9.2±0.4 | 9.2±0.4 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. |
| 1550nm | Um | 10.4±0.6 | 10.4±0.6 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | |
| Angka Aperture ((NA) |
- Aku tidak tahu. | - Aku tidak tahu. | 0.200±0.010 | 0.275±0.010 | 0.200±0.010 | ||
| Langkah ((rata-rata dua arah pengukuran) |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Ketidakelarasan pada serat panjang dan titik |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Ketidakkontinuitas | |||||||
| Perbedaan backscatter Koefisien |
dB/km | ≤ 0.05 | ≤ 0.03 | ≤ 0.08 | ≤ 0.10 | ≤ 0.08 | |
| Persamaan atenuasi | dB/km | ≤ 0.01 | ≤ 0.01 | ||||
| Dimater inti | Um | 50±1.0 | 62.5±2.5 | 50±1.0 | |||
| Diameter pelapis | Um | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | |
| Perlengkapan non-bentuk bulat | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |
| Diameter lapisan | Um | 242±6 | 242±6 | 242±6 | 242± 6 | 242±6 | |
| Lapisan/kaffinch Kesalahan konsentris |
Um | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | |
| Lapisan non-sirkular | % | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | |
| Kesalahan konsentrisitas inti/lapisan | Um | ≤ 0.6 | ≤ 0.6 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 | |
| Curl ((radius) | Um | ≤4 | ≤4 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | |
