Gambar 8 Kabel Serat Optik
>
|
| Tempat asal | Cina |
| Nama merek | Fiberplan |
| Sertifikasi | ISO 9001; TÜV certificate |
| Nomor model | GYXTC8S |
Fleksibel dan tahan lama Gambar 8 Kabel serat optik GYXTC8S untuk instalasi udara
Deskripsi

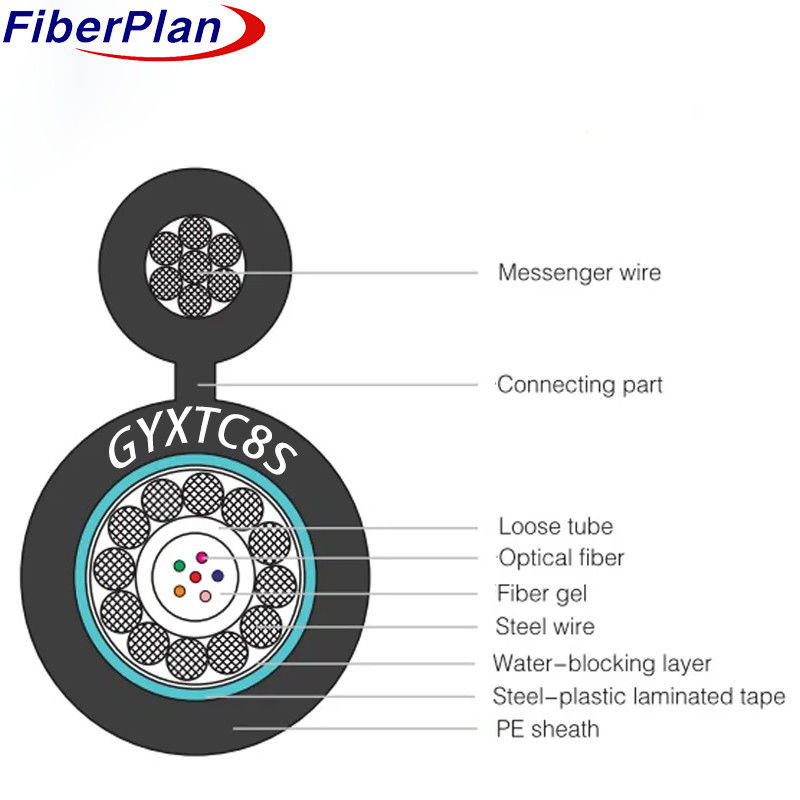

Konstruksi kabel terdiri dari serat yang ditempatkan dalam tabung longgar plastik modulus tinggi yang diisi dengan
senyawa tahan air. kawat baja pusat menambah kekuatan, dengan tabung dan pengisi bergelombang di sekitar
lapisan PSP (Polyethylene-Steel-Polyethylene) diterapkan di sekitar
inti, bersama dengan kabel yang mendukung, semuanya tertutup dalam lapisan polietilena (PE), menciptakan
Kabel ini dirancang khusus untuk instalasi udara yang mendukung diri sendiri.
kinerja yang dapat diandalkan dalam pengaturan tersebut.
Aplikasi
1Dilengkapi untuk instalasi udara dan saluran, mengakomodasi metode penyebaran khusus.
2Dirancang untuk distribusi luar ruangan, memastikan ketahanan dalam lingkungan yang beragam.
3Mendukung koneksi jarak jauh dan komunikasi jaringan area lokal, memberikan serbaguna
pilihan konektivitas.
Karakteristik
1Menunjukkan kekuatan mekanik yang kuat dan ketahanan suhu.
2. Desain tabung longgar yang tahan hidrolisis dengan kekuatan tinggi memastikan daya tahan.
3Senyawa pengisi tabung khusus memberikan perlindungan serat penting.
4Mengimbangi ketahanan menghancurkan dengan fleksibilitas untuk penggunaan serbaguna.
5Lapisan PE melindungi kabel dari radiasi UV yang merusak, meningkatkan umur panjang.
Rincian konstruksi kabel
| Jumlah serat | 6 | 12 | 24 | 48 | 72 | 96 | 144 |
| Jumlah tabung | 1 | 2 | 4 | 4 | 6 | 8 | 12 |
| Serat per tabung | 6 | 6 | 6 | 12 | 12 | 12 | 12 |
| Tulang pengisi | 4 | 3 | 1 | 1 | 0 | 0 | 0 |
| Diameter tabung (± 0,1 mm) | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| Ketebalan tabung longgar (± 0,05mm) |
0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 |
| Diameter luar (± 0,5 mm) | 5.4X8.6-15.0 | 5.4X8.6-15.0 | 5.4X8.6-15.0 | 5.4X9.8-16.5 | 5.4X10.8-17.5 | 5.4X12.2-19.0 | 5.4X14.9-22.0 |
| Ketebalan lapisan luar (± 0,1 mm) |
1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| Tabung longgar | Bahan | PBT | Warna | spektrum standar | |||
| Memblokir air sistem |
Bahan | Gel pengisi / pita penghalang air | |||||
| Kekuatan pusat anggota |
Bahan | FRP | Diameter | 1.4 ((6-48) 2.0(72-144) |
|||
| Kekuatan mental anggota |
Bahan | Kawat baja bergaris | Jenis | 1.0mm*7 | |||
| Perisai | Bahan | Pita aluminium | |||||
| Galleus | Bahan | PE | Ukuran (tinggi*berat) |
2.5*1.5mm | |||
| Kelenjar luar | Bahan | PE | Warna | Hitam | |||
Karakteristik mekanik dan lingkungan kabel
| Kekuatan tarik | Jangka panjang ((N) | 3000N | |||||
| Jangka pendek ((N) | 7000N | ||||||
| Beban penekanan | Jangka panjang ((N) | 300N/100mm | |||||
| Jangka pendek ((N) | 1000N/100mm | ||||||
| Radius lentur | Dinamis | 20D | |||||
| Statik | 10D | ||||||
| Suhu pemasangan | -10°C+60°C | ||||||
| Suhu penyimpanan | -40°C+70°C | ||||||
Karakteristik serat
| Jenis serat | Satuan | SM G652D | MM 50/125 | MM 62.5/125 | |||
| Kondisi | mm | 1310/1550 | 850/1300 | 850/1300 | |||
| Atenuasi | dB/km | ≤ 0,36/0.24 | ≤ 3,0/1.5 | ≤ 3,0/1.5 | |||
| Diameter pelapis | Um.. | 125 ± 0.8 | 125 ± 0.8 | 125 ± 0.8 | |||
| Perlengkapan non-bentuk bulat | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |||
| Diameter lapisan | Um.. | 242±6 | 242±6 | 242±6 | |||
