Gambar 8 Kabel Serat Optik
>
|
| Tempat asal | Cina |
| Nama merek | Fiberplan |
| Sertifikasi | ISO 9001; TÜV certificate |
| Nomor model | GYTC8S |

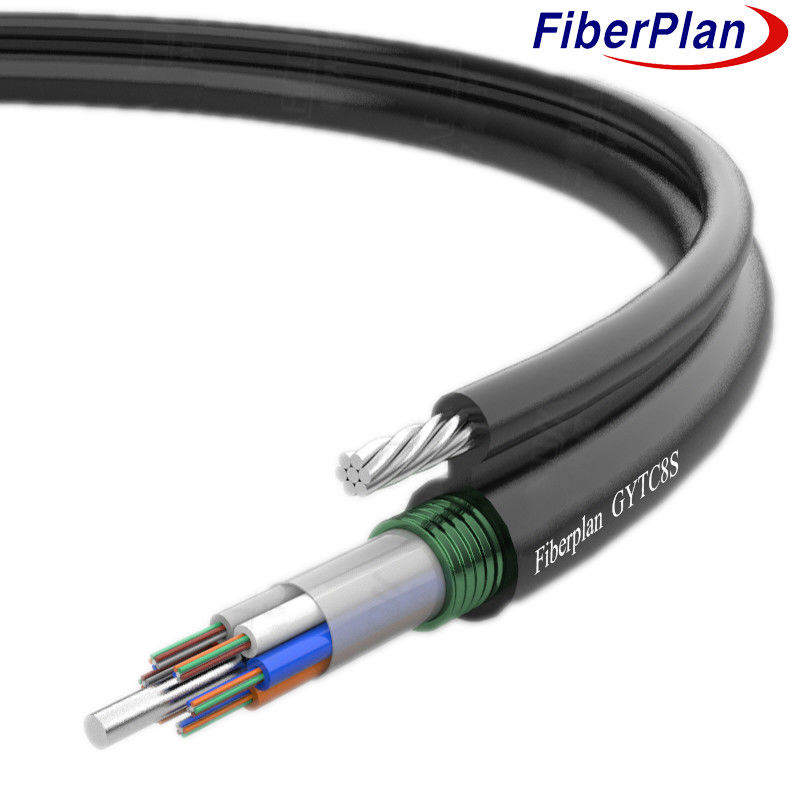

Gambar 8 Kabel Optik Berkinerja Tinggi yang Mendukung Diri Sendiri GYTC8S
Deskripsi
Kabel ini berisi serat dalam tabung longgar plastik modulus tinggi yang diisi dengan senyawa tahan air.
kabel di inti menambah kekuatan. tabung dan pengisi yang terseret di sekitar ini, membentuk kabel melingkar kompak.
Setelah aplikasi PSP di sekitar inti, bagian ini, bersama dengan mendukung kabel berantai terlampir di
Sebuah lapisan polietilen (PE), menciptakan struktur bentuk 8.
Namun, kabel ini menawarkan kinerja yang dapat diandalkan dalam pengaturan seperti itu.
Aplikasi
1 Ideal untuk instalasi udara dan pipa, mengakomodasi metode khusus ini.
2 Disesuaikan untuk distribusi di luar ruangan, memastikan ketahanan dalam berbagai lingkungan.
3 Mendukung koneksi jarak jauh dan komunikasi jaringan area lokal, menawarkan koneksi serbaguna
Opsi investasi.
Karakteristik
1 Menunjukkan kekuatan mekanik yang kuat dan ketahanan suhu.
2 Desain tabung longgar dengan kekuatan tinggi yang tahan hidrolisis memastikan daya tahan.
3 Senyawa pengisi tabung khusus memberikan perlindungan serat yang penting.
4 Timbangan tahan remuk dengan fleksibilitas untuk penggunaan serbaguna.
5 PE sheath melindungi kabel dari radiasi UV yang merusak, meningkatkan umur panjang.
Rincian konstruksi kabel
| Jumlah serat | 6 | 12 | 24 | 48 | 72 | 96 | 144 |
| Jumlah tabung | 1 | 2 | 4 | 4 | 6 | 8 | 12 |
| Serat per tabung | 6 | 6 | 6 | 12 | 12 | 12 | 12 |
| Tulang pengisi | 4 | 3 | 1 | 1 | 0 | 0 | 0 |
| Diameter tabung (± 0,1 mm) | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| Ketebalan tabung longgar (± 0,05mm) |
0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 |
| Diameter luar (± 0,5 mm) | 5.4X8.6-15.0 | 5.4X8.6-15.0 | 5.4X8.6-15.0 | 5.4X9.8-16.5 | 5.4X10.8-17.5 | 5.4X12.2-19.0 | 5.4X14.9-22.0 |
| Ketebalan lapisan luar (± 0,1 mm) |
1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| Tabung longgar | Bahan | PBT | Warna | spektrum standar | |||
| Memblokir air sistem |
Bahan | Gel pengisi / pita penghalang air | |||||
| Kekuatan pusat anggota |
Bahan | FRP | Diameter | 1.4 ((6-48) 2.0(72-144) |
|||
| Kekuatan mental anggota |
Bahan | Kawat baja bergaris | Jenis | 1.0mm*7 | |||
| Perisai | Bahan | Pita aluminium | |||||
| Galleus | Bahan | PE | Ukuran (tinggi*berat) |
2.5*1.5mm | |||
| Kelenjar luar | Bahan | PE | Warna | Hitam | |||
Karakteristik mekanik dan lingkungan kabel
| Kekuatan tarik | Jangka panjang ((N) | 3000N | |||||
| Jangka pendek ((N) | 7000N | ||||||
| Beban penekanan | Jangka panjang ((N) | 300N/100mm | |||||
| Jangka pendek ((N) | 1000N/100mm | ||||||
| Radius lentur | Dinamis | 20D | |||||
| Statik | 10D | ||||||
| Suhu pemasangan | -10°C+60°C | ||||||
| Suhu penyimpanan | -40°C+70°C | ||||||
Karakteristik serat
| Jenis serat | Satuan | SM G652D | MM 50/125 | MM 62.5/125 | |||
| Kondisi | mm | 1310/1550 | 850/1300 | 850/1300 | |||
| Atenuasi | dB/km | ≤ 0,36/0.24 | ≤ 3,0/1.5 | ≤ 3,0/1.5 | |||
| Diameter pelapis | Um | 125 ± 0.8 | 125 ± 0.8 | 125 ± 0.8 | |||
| Perlengkapan non-bentuk bulat | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |||
| Diameter lapisan | Um | 242±6 | 242±6 | 242±6 | |||
