Gambar 8 Kabel Serat Optik
>
|
| Tempat asal | Cina |
| Nama merek | Fiberplan |
| Sertifikasi | ISO 9001; TÜV certificate |
| Nomor model | GYTC8S |

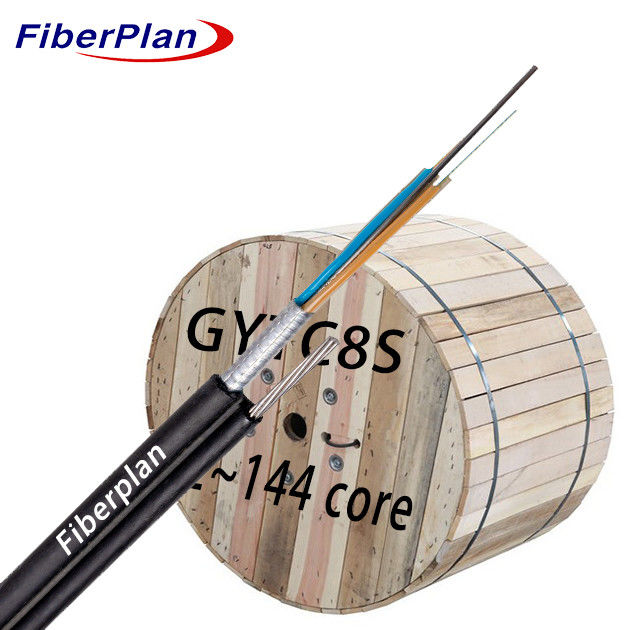

Kawat baja bergaris Gambar 8 Kabel serat optik Pita baja lapis baja GYTC8S
Deskripsi
Serat optik ditempatkan di dalam tabung longgar plastik modulus tinggi yang diisi dengan tahan air
di pusat inti, kawat baja berfungsi sebagai anggota kekuatan logam. tabung, termasuk
Pengisi, dibungkus di sekitar anggota kekuatan ini, membentuk inti kabel yang kompak dan melingkar.
Bagian ini dari kabel, bersama dengan kabel bergaris yang melayani
sebagai pendukung, terbungkus dengan lapisan polietilena (PE), membentuk struktur angka 8.
dimaksudkan untuk instalasi udara yang mendukung diri sendiri.
Aplikasi
1 Dirancang untuk instalasi udara atau pipa, menawarkan pilihan penyebaran serbaguna.
2 Dirancang khusus untuk digunakan di luar ruangan, memastikan daya tahan dalam berbagai kondisi lingkungan.
3 Ideal untuk komunikasi jarak jauh dan jaringan area lokal, menyediakan pilihan konektivitas serbaguna.
Karakteristik
1 Memastikan kekuatan mekanik yang sangat baik dan ketahanan suhu.
2 Mempunyai tabung longgar yang kuat, tahan hidrolisis untuk kekuatan tambahan.
3 Mengandung senyawa pengisi tabung khusus, melindungi serat dengan perlindungan kritis.
Rincian konstruksi kabel
| Jumlah serat | 6 | 12 | 24 | 48 | 72 | 96 | 144 |
| Jumlah tabung | 1 | 2 | 4 | 4 | 6 | 8 | 12 |
| Serat per tabung | 6 | 6 | 6 | 12 | 12 | 12 | 12 |
| Tulang pengisi | 4 | 3 | 1 | 1 | 0 | 0 | 0 |
| Diameter tabung (± 0,1 mm) | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| Ketebalan tabung longgar (± 0,05mm) |
0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 |
| Diameter luar (± 0,5 mm) | 5.4X8.6 - 15.0 |
5.4X8.6 - 15.0 |
5.4X8.6 - 15.0 |
5.4X9.8 - 16.5 |
5.4X10.8 - 17.5 |
5.4X12.2 - 19.0 |
5.4X14.9 - 22.0 |
| Ketebalan diameter luar (± 0,1 mm) |
1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| Tabung longgar | Bahan | PBT | Warna | spektrum standar | |||
| Memblokir air sistem |
Bahan | Gel pengisi / pita penghalang air | |||||
| Kekuatan pusat anggota |
Bahan | FRP | Diameter | 1.4 ((6-48) 2.0(72-144) |
|||
| Kekuatan mental anggota |
Bahan | Kawat baja bergaris | Jenis | 1.0mm*7 | |||
| Perisai | Bahan | Pita aluminium | |||||
| Galleus | Bahan | PE | Ukuran (h*w) |
2.5*1.5mm | |||
| Kelenjar luar | Bahan | PE | Warna | Hitam | |||
Karakteristik mekanik dan lingkungan kabel
| Kekuatan tarik | Jangka panjang ((N) | 3000N | |||||
| Jangka pendek ((N) | 7000N | ||||||
| Beban penekanan | Jangka panjang ((N) | 300N/100mm | |||||
| Jangka pendek ((N) | 1000N/100mm | ||||||
| Radius lentur | Dinamis | 20D | |||||
| Statik | 10D | ||||||
| Suhu pemasangan | -10°C+60°C | ||||||
| Suhu penyimpanan | -40°C+70°C | ||||||
Karakteristik serat
| Jenis serat | Satuan | SM G652D | MM 50/125 | MM 62.5/125 | |||
| Kondisi | mm | 1310/1550 | 850/1300 | 850/1300 | |||
| Atenuasi | dB/km | ≤ 0,36/0.24 | ≤ 3,0/1.5 | ≤ 3,0/1.5 | |||
| Diameter pelapis | Um | 125 ± 1 | 125 ± 1 | 125 ± 1 | |||
| Perlengkapan non-bentuk bulat | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |||
| Diameter lapisan | Um | 242±7 | 242±7 | 242±7 | |||
