| Tempat asal | Cina |
| Nama merek | Fiberplan |
| Sertifikasi | ISO 9001; TÜV certificate |
| Nomor model | GYXTC8Y |

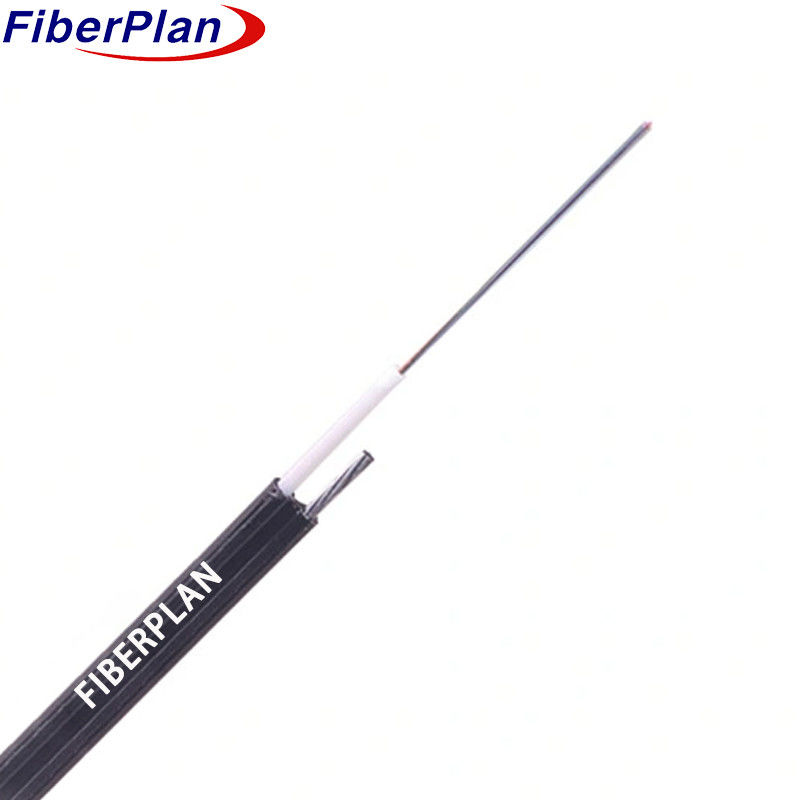

Gambar 8 Kabel Serat Optik Udara
Deskripsi
Konfigurasi kabel ini memiliki serat bersarang dalam tabung longgar yang dibuat dari plastik modulus tinggi, murah hati
Dipenuhi dengan senyawa tahan air. disertai dengan kabel pendukung, perakitan kabel ini diselesaikan dengan
lapisan PE, dengan struktur seperti gambar 8.
Aplikasi
1 Disesuaikan untuk digunakan di luar ruangan, memastikan ketahanan dalam berbagai lingkungan.
2 Dirancang khusus untuk instalasi udara dan metode penempatan pipa.
3 Ideal untuk memfasilitasi kebutuhan komunikasi jaringan jarak jauh dan daerah lokal.
Karakteristik
* Efektivitas terbukti melalui desain tabung longgar yang terbukti.
* Kekuatan non-logam memberikan kemampuan anti-elektromagnetik yang luar biasa.
* Punya sifat mekanik dan lingkungan yang mengesankan.
* Fleksibel dan mampu membungkuk sambil mempertahankan kinerja yang baik.
* Dengan diameter luar yang kecil, membuatnya ringan dan mudah dipasang.
Rincian konstruksi kabel
| Jumlah serat | 2F-24F | ||||||
|---|---|---|---|---|---|---|---|
| Tabung longgar | Bahan | PBT | Diameter | 2.8mm | |||
| Pengisian tabung | Pembuatan | Senyawa pengisi | |||||
| Sistem pemblokiran air | Bahan | Pita penghalang air / Gel pengisi | |||||
| Anggota kekuatan mental | Pembuatan | Kawat baja | Ukuran | 1.4mm | |||
| Galleus | Pembuatan | PE | Ukuran (h*w) |
1.5mm*1.0mm | |||
| Lapisan luar | Bahan | PE | Warna | hitam | |||
| Diameter | 3.8*6.5-12 (± 0,5) mm |
Ketebalan | 10,6 ± 0,05 mm | ||||
Karakteristik mekanik dan lingkungan kabel
| Kekuatan tarik | jangka panjang | 600N | |||||
| Jangka pendek | 1500N | ||||||
| Beban penekanan | jangka panjang | 300N/100mm | |||||
| Jangka pendek | 1000N/100mm | ||||||
| Radius lentur | Dinamis | 20D | |||||
| Statik | 10D | ||||||
| Suhu pemasangan | -10°C+60°C | ||||||
| Suhu penyimpanan | -40°C+70°C | ||||||
Karakteristik serat
| Jenis serat | Satuan | SM G652D | MM 50/125 | MM 62.5/125 | |||
| Kondisi | mm | 1310/1550 | 850/1300 | 850/1300 | |||
| Atenuasi | dB/km | ≤ 0,36/0.24 | ≤ 3,0/1.5 | ≤ 3,0/1.5 | |||
| Diameter pelapis | Um | 125 ± 0.3 | 125 ± 0.5 | 125 ± 0.3 | |||
| Perlengkapan non-bentuk bulat | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |||
| Diameter lapisan | Um | 242±6 | 242±6 | 242±6 | |||
