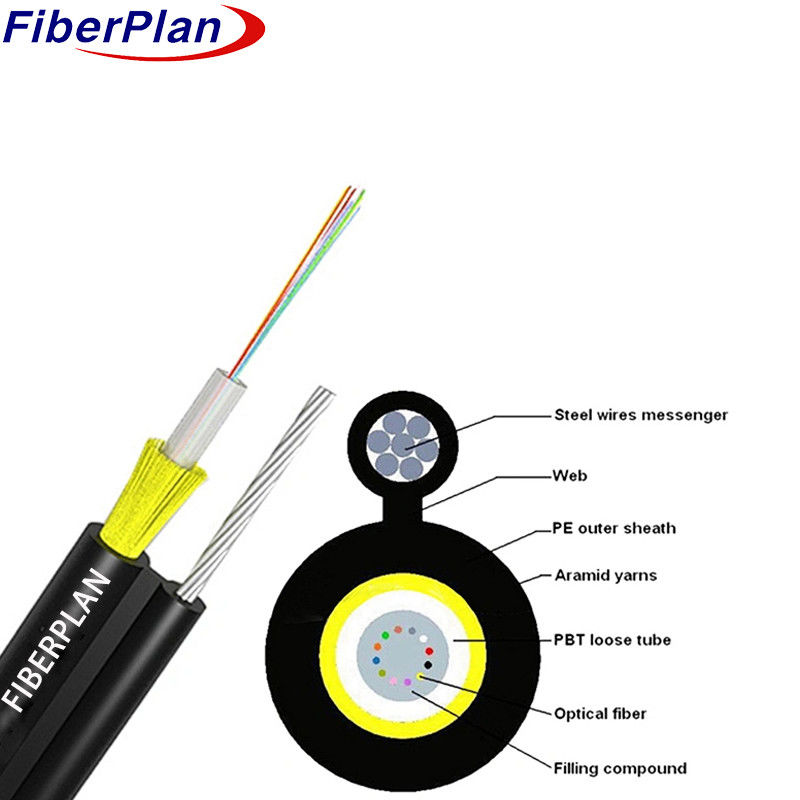

Gambar 8 GYXTC8Y dengan benang aramida
Deskripsi
Serat ditempatkan dalam tabung longgar plastik modulus tinggi, diisi dengan senyawa tahan air,
Bagian ini kabel, bersama dengan kabel yang berfungsi sebagai
dukungan, diselesaikan dengan selimut PE untuk menciptakan struktur angka 8.
Aplikasi
Spesifikasi ini menguraikan kriteria umum untuk gambar 8 diri-menanggung Center Tube kabel optik yang dimaksudkan
untuk instalasi udara dan atas.
Karakteristik
1 Kekuatan non-logam memberikan ketahanan yang luar biasa terhadap gangguan elektromagnetik.
2 Desain tabung longgar yang terbukti memastikan kinerja yang dapat diandalkan.
3 Menampilkan ketahanan mekanik dan lingkungan yang luar biasa.
4 Menawarkan fleksibilitas dan kemampuan membungkuk yang baik.
5 Diameter luar yang kompak, ringan, dan mudah dipasang.
6 Penguatan kabel dengan Kevlar secara signifikan meningkatkan kekuatan tariknya.
Rincian konstruksi kabel
| Spesifikasi | Rincian |
|---|---|
| Jumlah Serat | 1 sampai 12 inti |
| Bahan tabung longgar | PBT |
| Diameter tabung longgar | 3.0mm ± 0,2mm |
| Diameter kawat baja yang mendukung diri | 1.6mm |
| Diameter Kabel Secara Umum | 4.0mm × 6.0mm |
| Berat kabel per kilometer | 45kg/km |
Warna serat
| Jumlah Serat per Tabung | 8 inti |
|---|---|
| 1 | Biru |
| 2 | Oranye |
| 3 | Hijau |
| 4 | Berwarna cokelat |
| 5 | Abu-abu |
| 6 | Putih |
| 7 | Merah |
| 8 | Hitam |
| 9 | Kuning |
| 10 | Violet |
| 11 | Warna pink |
| 12 | Aqua |
Kabel Karakteristik mekanik
| Inti | Diameter Kabel | Berat badan |
|---|---|---|
| 1-12 | 4.0 x 6.0 | 45kg/km |
| Parameter | Rincian |
|---|---|
| Kisaran suhu | -40°C sampai +70°C |
| Min Radius Lipat (Tanggal panjang) | 10D (D = diameter kabel) |
| Min Radius Lipat (Jangka pendek) | 20D (D = Diameter Kabel) |
| Min Kekuatan tarik yang diizinkan (panjang) | 700N |
| Min Kekuatan tarik yang diizinkan (Jangka pendek) | 1200N |
| Suhu Operasi | -40°C sampai +70°C |
| Suhu pemasangan | -20°C sampai +60°C |
| Suhu penyimpanan | -40°C sampai +70°C |
Karakteristik serat
| Gaya Serat | Satuan | SM G652 | SM G652D | MM 50/125 | MM 62.5/125 | OM3-300 |
|---|---|---|---|---|---|---|
| Kondisi | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 |
| Atenuasi | dB/km | ≤ 0,36/0.23 | ≤ 0,34/0.22 | ≤ 3,0/1.0 | - Aku tidak tahu. | - Aku tidak tahu. |
| Dispersi | 1550nm | - Aku tidak tahu. | ≤ 18 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. |
| Dispersi | 1625nm | - Aku tidak tahu. | ≤ 22 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. |
| Bandwidth | 850nm | - Aku tidak tahu. | - Aku tidak tahu. | ≥ 400 MHz·km | ≥ 160 MHz·km | - Aku tidak tahu. |
| Bandwidth | 1300nm | - Aku tidak tahu. | - Aku tidak tahu. | ≥ 800 MHz·km | ≥ 500 MHz·km | - Aku tidak tahu. |
| Panjang gelombang dispersi nol | nm | 1300-1324 | ≥ 1302, ≤ 1322 | - Aku tidak tahu. | - Aku tidak tahu. | ≥1295, ≤1320 |
| Kemiringan dispersi nol | nm | ≤ 0.092 | ≤ 0.091 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. |
| PMD Maksimal Serat Individu | ≤ 0.2 | ≤ 0.2 | - Aku tidak tahu. | - Aku tidak tahu. | ≤ 0.11 | |
| Nilai Link Desain PMD | Ps ((nm^2·km) | ≤ 0.12 | ≤ 0.08 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. |
| Panjang gelombang pemotongan serat λc | nm | ≥1180, ≤1330 | ≥1180, ≤1330 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. |
| Panjang gelombang pemotongan kabel λcc | nm | ≤ 1260 | ≤ 1260 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. |
| MFD | 1310nm | 9.2+/-0.4 | 9.2+/-0.4 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. |
| MFD | 1550nm | 10.4+/-0.8 | 10.4+/-0.8 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. |
| Aperture numerik (NA) | - Aku tidak tahu. | - Aku tidak tahu. | 0.200 +/- 0.015 | 0.275 +/- 0.015 | 0.200 +/- 0.015 | |
| Langkah (rata-rata pengukuran dua arah) | dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 |
| Ketidakelarasan pada Panjang Serat dan Titik | dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 |
| Parameter | Satuan | SM G652 | SM G652D | MM 50/125 | MM 62.5/125 | MM OM3 |
|---|---|---|---|---|---|---|
| Ketidakkontinuitas | dB/km | ≤ 0.05 | ≤ 0.03 | ≤ 0.08 | ≤ 0.10 | ≤ 0.08 |
| Koefisien perpecahan | dB/km | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. |
| Keseragaman Attenuasi | dB/km | ≤ 0.01 | ≤ 0.01 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. |
| Diameter inti | μm | - Aku tidak tahu. | - Aku tidak tahu. | 50+/-1.0 | 62.5+/-2.5 | 50+/-1.0 |
| Diameter Lapisan | μm | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 |
| Non-Circularitas Lapisan | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 |
| Diameter Lapisan | μm | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 |
| Kesalahan konsentrisitas lapisan/lapisan | μm | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 |
| Lapisan Tidak Sirkular | % | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 |
| Kesalahan konsentrisitas inti/lapisan | μm | ≤ 0.6 | ≤ 0.6 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 |
| Curl (Radius) | μm | ≤4 | ≤4 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. |
