| Tempat asal | Cina |
| Nama merek | Fiberplan |
| Sertifikasi | ISO 9001; TÜV certificate |
| Nomor model | GYTC8S53 |

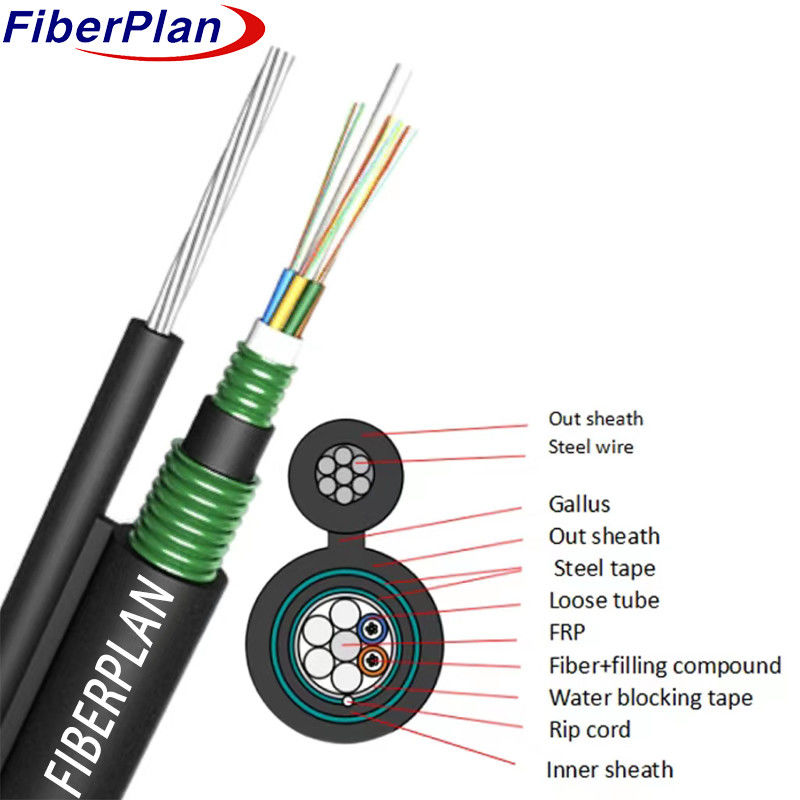

Gambar 8 Kabel serat optik berlapis ganda GYTC8S53
Deskripsi
Konstruksi kabel melibatkan pengaturan serat dalam tabung longgar dari plastik modulus tinggi, diisi dengan
senyawa tahan air. FRP non-logam berfungsi sebagai elemen kekuatan pusat di inti.
tabung, bersama dengan pengisi, membentuk inti kabel melingkar kompak di sekitar anggota kekuatan.
Setelah itu lapisan PSP dimasukkan ke dalam lapisan tersebut, dan kemudian lapisan PSP ditambahkan ke dalam lapisan tersebut.
Bagian ini, disertai dengan kabel yang bergaris sebagai komponen pendukung,
kemudian dilengkapi dengan lapisan polietilena (PE), menciptakan struktur bentuk 8.
disesuaikan untuk instalasi udara yang mendukung diri sendiri, memastikan daya tahan dan fungsionalitas dalam berbagai kondisi.
Aplikasi
* Cocok untuk sistem transmisi tenaga batang, memastikan distribusi daya yang efisien dan andal
jarak jauh.
* Ideal untuk digunakan di jaringan akses dan jaringan lokal yang terletak di daerah dengan tingkat listrik tinggi
gangguan magnetik, memberikan konektivitas yang kuat dan tahan gangguan.
Karakteristik
* Menampilkan fleksibilitas yang sangat baik dan kinerja lentur, mudah beradaptasi dengan berbagai kondisi instalasi.
* Memiliki diameter luar yang kecil dan desain ringan, memfasilitasi pemasangan yang mudah dan nyaman.
* Memastikan pengisian inti kabel 100%, memberikan perlindungan dan dukungan komprehensif untuk serat optik
di dalam kabel.
Rincian struktur
| Jumlah serat | 24F | ||||||
| Serat SM | Jenis serat | G652D | konsentrisitas inti kesalahan |
≤ 0,3um | |||
| MFD | 8.6 ∙ 9.8 um | Pengepakan non-sirkularitas |
≤ 0,7% | ||||
| Diameter pelapis | 124.8±0.5um | Serat berwarna | Spektrum standar | ||||
| Buffer yang longgar | Bahan | PBT | Warna | biru putih kuning | |||
| Diameter | 10,75 ± 0,05 mm | Ketebalan | 0.35±0.05mm | ||||
| Batang pengisi | Bahan | PP | Warna | putih | |||
| Diameter | 1.65 | Qty | 4 | ||||
| Anggota kekuatan | Diameter | kawat baja terang | Diameter | Φ1.85 | |||
| Sistem pemblokiran air | Bahan | pita penghalang air | |||||
| Lapisan dalam | Bahan | Pita PE+baja | Warna | hitam | |||
| Diameter | 70,8 ± 0,2 mm | Ketebalan | 00,8 ± 0,1 mm | ||||
| Kabel retak | Spesifikasi | Putih 1110D*2 | Qty | 1 | |||
| Galleus | Bahan | kawat bergaris baja terang | Spesifikasi | 1.0*7-3.0mm | |||
| Kelenjar luar | Bahan | Pita PE+baja | Warna | hitam | |||
| Diameter | 6.0±0.2*11.9±0.5 -19.7±0.5 |
Ketebalan | 1.6±0.2 | ||||
Kinerja mekanik dan lingkungan
| Kekuatan tarik | Jangka pendek ((N) | 6000N | |||||
| Jangka panjang ((N) | 2000N | ||||||
| Beban penekanan | Jangka pendek ((N) | 3000N/100mm | |||||
| Jangka panjang ((N) | 1000N/100mm | ||||||
| Radius lentur | Dinamis | 20D | |||||
| Statik | 10D | ||||||
| Suhu | -20°C+70°C | ||||||
Kinerja Serat
| Jenis serat | Satuan | SM G652D | MM 50/125 | MM 62.5/125 | |||
| Kondisi | mm | 1310/1550 | 850/1300 | 850/1300 | |||
| Atenuasi | dB/km | ≤ 0,36/0.24 | ≤ 3,0/1.5 | ≤ 3,0/1.5 | |||
| Diameter pelapis | Um | 125 ± 1 | 125 ± 1 | 125 ± 1 | |||
| Perlengkapan non-bentuk bulat | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |||
| Diameter lapisan | Um | 242±7 | 242±7 | 242±7 | |||
