Gambar 8 Kabel Serat Optik
>
|
| Tempat asal | Cina |
| Nama merek | Fiberplan |
| Sertifikasi | ISO 9001; TÜV certificate |
| Nomor model | GYXTC8Y |

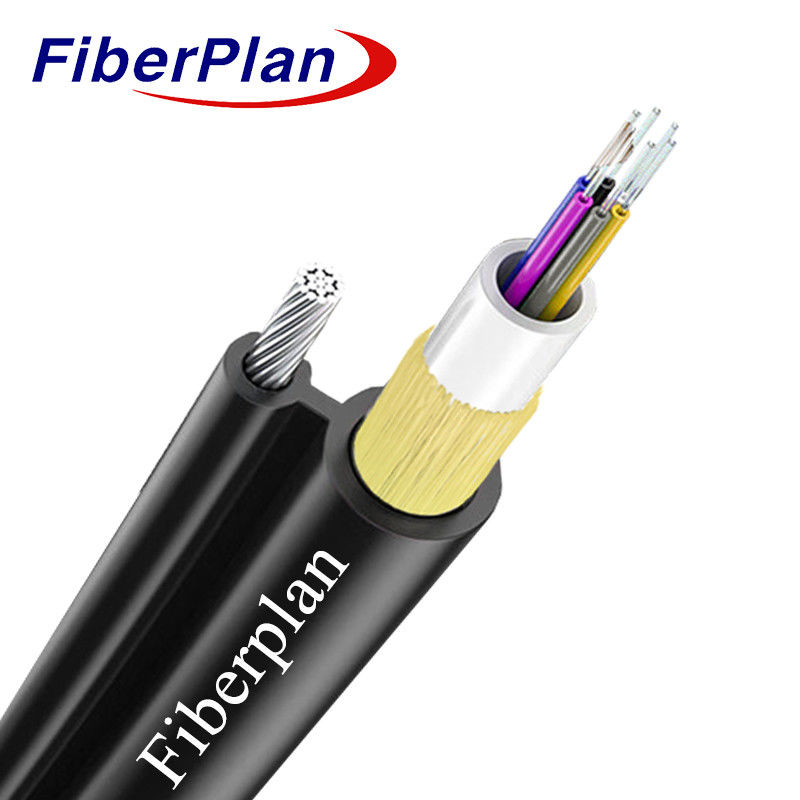

Gambar 8 Kabel Serat Optik 12 Strand GYXTC8Y Dengan Benang Aramid
Deskripsi
Seratnya terbuat dari serat yofc, serat corning dan serat home.Serat ditempatkan dalam modulus tinggi
tabung longgar plastik, diisi dengan senyawa tahan air,dan dikelilingi oleh Kevlar di dalam jaket luar.
Bagian ini dari kabel, bersama dengan kabel yang berfungsi sebagaidukungan, diselesaikan dengan selimut PE untuk menciptakan sosok
8 struktur.
Aplikasi
Spesifikasi ini menguraikan kriteria umum untuk Gambar 8 diri-menanggung Center Tube kabel optik yang dimaksudkan untuk
untuk instalasi udara dan atas.
Karakteristik
1 Kekuatan non-logam memberikan ketahanan yang luar biasa terhadap gangguan elektromagnetik.
2 Desain tabung longgar yang terbukti memastikan kinerja yang dapat diandalkan.
3 Menampilkan ketahanan mekanik dan lingkungan yang luar biasa.
4 Menawarkan fleksibilitas dan kemampuan membungkuk yang baik.
5 Diameter luar yang kompak, ringan, dan mudah dipasang.
6 Penguatan kevlar secara signifikan meningkatkan kekuatan tarik kabel.
Serat dibuat oleh serat yofc, serat corning dan serat home.
Rincian konstruksi kabel
| Spesifikasi | Rincian |
|---|---|
| Jumlah Serat | 1 sampai 12 inti |
| Bahan tabung longgar | PBT |
| Diameter tabung longgar | 3.0mm ± 0,2mm |
| Diameter kawat baja yang mendukung diri | 1.6mm |
| Diameter Kabel Secara Umum | 4.0mm × 6.0mm |
| Berat kabel per kilometer | 45kg/km |
Warna serat
| Jumlah Serat per Tabung | 8 inti |
|---|---|
| 1 | Biru |
| 2 | Oranye |
| 3 | Hijau |
| 4 | Berwarna cokelat |
| 5 | Abu-abu |
| 6 | Putih |
| 7 | Merah |
| 8 | Hitam |
| 9 | Kuning |
| 10 | Violet |
| 11 | Warna pink |
| 12 | Aqua |
Kabel Karakteristik mekanik
| Inti | Diameter Kabel | Berat badan |
|---|---|---|
| 1-12 | 4.0 x 6.0 | 45kg/km |
| Parameter | Rincian |
|---|---|
| Kisaran suhu | -40°C sampai +70°C |
| Min Radius Lipat (Tanggal panjang) | 10D (D = diameter kabel) |
| Min Radius Lipat (Jangka pendek) | 20D (D = Diameter Kabel) |
| Min Kekuatan tarik yang diizinkan (panjang) | 700N |
| Min Kekuatan tarik yang diizinkan (Jangka pendek) | 1200N |
| Suhu Operasi | -40°C sampai +70°C |
| Suhu pemasangan | -20°C sampai +60°C |
| Suhu penyimpanan | -40°C sampai +70°C |
Karakteristik serat
| Gaya Serat | Satuan | SM G652 | SM G652D | MM 50/125 | MM 62.5/125 | OM3-300 |
|---|---|---|---|---|---|---|
| Kondisi | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 |
| Atenuasi | dB/km | ≤ 0,36/0.23 | ≤ 0,34/0.22 | ≤ 3,0/1.0 | - Aku tidak tahu. | - Aku tidak tahu. |
| Dispersi | 1550nm | - Aku tidak tahu. | ≤ 18 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. |
| Dispersi | 1625nm | - Aku tidak tahu. | ≤ 22 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. |
| Bandwidth | 850nm | - Aku tidak tahu. | - Aku tidak tahu. | ≥ 400 MHz·km | ≥ 160 MHz·km | - Aku tidak tahu. |
| Bandwidth | 1300nm | - Aku tidak tahu. | - Aku tidak tahu. | ≥ 800 MHz·km | ≥ 500 MHz·km | - Aku tidak tahu. |
| Panjang gelombang dispersi nol | nm | 1300-1324 | ≥ 1302, ≤ 1322 | - Aku tidak tahu. | - Aku tidak tahu. | ≥1295, ≤1320 |
| Kemiringan dispersi nol | nm | ≤ 0.092 | ≤ 0.091 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. |
| PMD Maksimal Serat Individu | ≤ 0.2 | ≤ 0.2 | - Aku tidak tahu. | - Aku tidak tahu. | ≤ 0.11 | |
| Nilai Link Desain PMD | Ps ((nm^2·km) | ≤ 0.12 | ≤ 0.08 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. |
| Panjang gelombang pemotongan serat λc | nm | ≥1180, ≤1330 | ≥1180, ≤1330 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. |
| Panjang gelombang pemotongan kabel λcc | nm | ≤ 1260 | ≤ 1260 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. |
| MFD | 1310nm | 9.2+/-0.4 | 9.2+/-0.4 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. |
| MFD | 1550nm | 10.4+/-0.8 | 10.4+/-0.8 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. |
| Aperture numerik (NA) | - Aku tidak tahu. | - Aku tidak tahu. | 0.200 +/- 0.015 | 0.275 +/- 0.015 | 0.200 +/- 0.015 | |
| Langkah (rata-rata pengukuran dua arah) | dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 |
| Ketidakelarasan pada Panjang Serat dan Titik | dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 |
| Parameter | Satuan | SM G652 | SM G652D | MM 50/125 | MM 62.5/125 | MM OM3 |
|---|---|---|---|---|---|---|
| Ketidakkontinuitas | dB/km | ≤ 0.05 | ≤ 0.03 | ≤ 0.08 | ≤ 0.10 | ≤ 0.08 |
| Koefisien perpecahan | dB/km | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. |
| Keseragaman Attenuasi | dB/km | ≤ 0.01 | ≤ 0.01 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. |
| Diameter inti | μm | - Aku tidak tahu. | - Aku tidak tahu. | 50+/-1.0 | 62.5+/-2.5 | 50+/-1.0 |
| Diameter Lapisan | μm | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 |
| Non-Circularitas Lapisan | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 |
| Diameter Lapisan | μm | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 |
| Kesalahan konsentrisitas lapisan/lapisan | μm | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 |
| Lapisan Tidak Sirkular | % | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 |
| Kesalahan konsentrisitas inti/lapisan | μm | ≤ 0.6 | ≤ 0.6 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 |
| Curl (Radius) | μm | ≤4 | ≤4 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. |
