Kabel Serat Optik Dalam Ruangan
>
|
| Tempat asal | Cina |
| Nama merek | Fiberplan |
| Sertifikasi | ISO 9001; TÜV certificate |
| Nomor model | GJFJV |

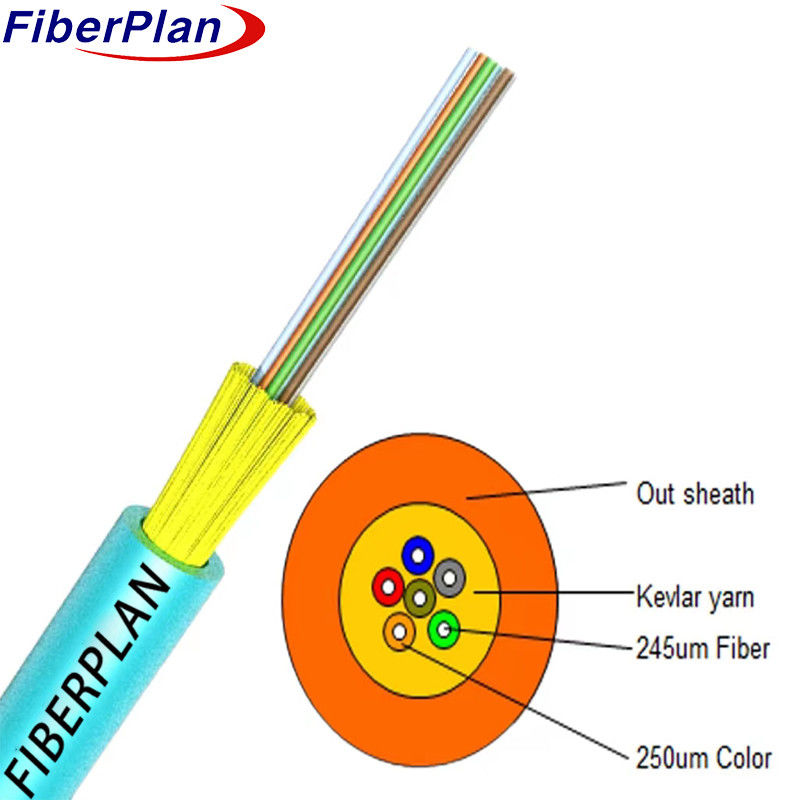

Kabel Fiber Optic Mini Bare Kevlar memperkuat Distribusi Serat
Deskripsi
Kabel dalam ruangan yang bisa dilepas dibangun dengan menggunakan kabel simpleks sebagai subunit.
anggota kekuatan logam yang terbuat dari Fiber Reinforced Plastic (FRP) memberikan dukungan struktural.
Untuk meningkatkan perlindungan dan keselamatan, kabel selesai dengan jaket
dibuat dari bahan PVC atau LSZH (Low Smoke, Zero Halogen, Flame-retardant).
daya tahan, fleksibilitas, dan kepatuhan terhadap standar keselamatan untuk aplikasi dalam ruangan.
Aplikasi
1 Kabel dalam ruangan, aplikasi Breakout: Khusus dirancang untuk kabel dalam ruangan, kabel ini sangat cocok untuk
skenario kehancuran, menyediakan konektivitas yang dapat diandalkan di dalam bangunan.
2 Pigtail untuk Peralatan Komunikasi: Fungsi mulus sebagai pigtail untuk peralatan komunikasi,
memastikan koneksi yang efisien dan dapat diandalkan.
3 Kompatibilitas dengan Peralatan Komunikasi: Disesuaikan untuk memenuhi persyaratan peralatan komunikasi,
memastikan kesesuaian dan layanan yang efektif.
4 Kabel Mini Indoor All-Purpose: Versatile dan kompak, berfungsi sebagai kabel mini indoor all-purpose yang cocok
untuk berbagai kebutuhan komunikasi.
5 MPO, Kompatibilitas Konektor MTP: Dirancang untuk bekerja lancar dengan konektor MPO dan MTP, menawarkan
fleksibilitas dan kompatibilitas dengan jenis konektor yang berbeda.
Karakteristik
1 Ideal untuk distribusi di dalam ruangan, cocok untuk membuat kabel tambalan dan pigtail.
2 Mempunyai desain multi-kabel dengan anggota kekuatan independen.
3 Menggunakan anggota kekuatan sentral non-logam untuk daya tahan.
4 Kekuatan yang ditingkatkan dengan anggota benang Kevlar yang kuat.
Kabel Karakteristik mekanik
| Posisi | Diameter kabel | Berat badan | |||||
| 24 inti | 10 | 54.00kg/km | |||||
| 48 inti | 10 | 78.00kg/km | |||||
| 72 inti | 11.5 | 90.00kg/km | |||||
| 96 inti | 12.5 | 115.00kg/km | |||||
| 144 inti | 14.5 | 135.00kg/km | |||||
| Suhu penyimpanan ((°C) | -20 ~ +60 | ||||||
| Min Radius Lipat ((mm) | jangka panjang | 10D | |||||
| Min Radius Lipat ((mm) | Jangka pendek | 20D | |||||
| Min kekuatan tarik yang diizinkan ((N) | jangka panjang | 1000 | |||||
| Min kekuatan tarik yang diizinkan ((N) | Jangka pendek | 2000 | |||||
| Pengecoran beban (N/100mm) | jangka panjang | 1000 | |||||
| Pengecoran beban (N/100mm) | jangka pendek | 2000 | |||||
Karakteristik serat
| Gaya serat | Satuan | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| kondisi | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| penyingkiran | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | - Aku tidak tahu. | - Aku tidak tahu. | |||
| Depresi | 1550nm | Ps/(nm*km) | - Aku tidak tahu. | ≤ 18 | - Aku tidak tahu. | - Aku tidak tahu. | Depresi |
| 1625nm | Ps/(nm*km) | - Aku tidak tahu. | ≤ 22 | - Aku tidak tahu. | - Aku tidak tahu. | ||
| Bandwidth | 850nm | MHZ.KM | - Aku tidak tahu. | - Aku tidak tahu. | ¥400 | ¥160 | Bandwidth |
| 1300nm | MHZ.KM | - Aku tidak tahu. | - Aku tidak tahu. | ¥800 | ₹ 500 | ||
| Panjang gelombang dispersi nol | nm | 1300-1324 | ¥1302, ≤1322 |
- Aku tidak tahu. | - Aku tidak tahu. | ₹ 1295, ≤1320 |
|
| Kemiringan depresi nol | nm | ≤ 0.092 | ≤ 0.091 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | |
| PMD Serat Individu Maksimum | ≤ 0.2 | ≤ 0.2 | - Aku tidak tahu. | - Aku tidak tahu. | ≤ 0.11 | ||
| Nilai Link Desain PMD | Ps(nm2*k (m) |
≤ 0.12 | ≤ 0.08 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | |
| Panjang gelombang pemotongan serat λc | nm | ¢ 1180, ≤1330 |
¥1180, ≤1330 |
- Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | |
| Sutoff kabel panjang gelombang λcc |
nm | ≤ 1260 | ≤ 1260 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | |
| MFD | 1310nm | Um | 9.2±0.4 | 9.2±0.4 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. |
| 1550nm | Um | 10.4±0.8 | 10.4±0.8 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | |
| Angka Aperture ((NA) |
- Aku tidak tahu. | - Aku tidak tahu. | 0.200±0.015 | 0.275±0. 015 |
0.200±0 .015 |
||
| Langkah ((rata-rata dua arah pengukuran) |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Ketidakelarasan pada serat panjang dan titik |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
