Kabel Serat Optik Dalam Ruangan
>
|
| Tempat asal | Cina |
| Nama merek | Fiberplan |
| Sertifikasi | ISO 9001; TÜV certificate |
| Nomor model | GJFPV |
Kabel serat optik dalam ruangan yang diperkuat FRP paralel
Deskripsi

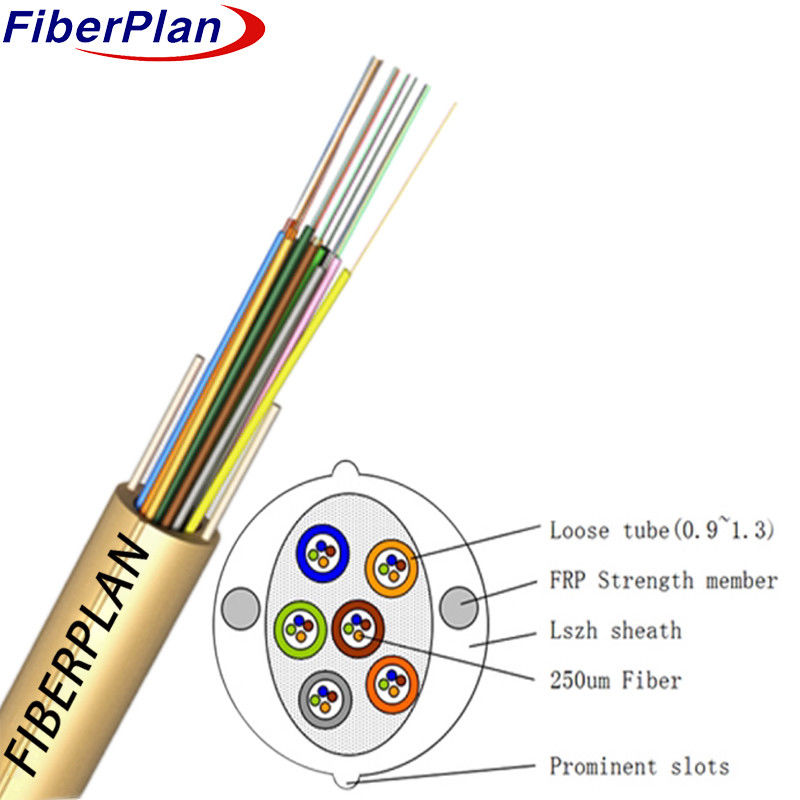

Kabel ini terdiri dari beberapa serat dalam lapisan tabung longgar tunggal, dilindungi oleh tahan api
lapisan dengan kandungan halogen nol (LSZH) atau lapisan luar alternatif. Dua Fiber Reinforced Plastic (FRP)
elemen ditempatkan di kedua sisi sarung, memberikan dukungan struktural tambahan.
Aplikasi
Kabel ini dirancang untuk memungkinkan akses terus menerus ke serat melalui lapisan tanpa perlu
menyambung dengan kabel pelanggan.
Karakteristik
1 Kabel memiliki serat tabung yang longgar dalam strukturnya.
2 Dua elemen Fiber Reinforced Plastic (FRP) paralel ditempatkan di kedua sisi sarung.
3 Menampilkan pembuka pelapis luar penanda untuk mudah identifikasi dan akses.
4 Inti kabel ditutupi dengan lapisan LSZH (Low Smoke, Zero Halogen), meningkatkan keamanan dan
pertimbangan lingkungan.
Warna serat standar
Warna dari serat individu harus sesuai dengan tabel sebagai berikut:
| Identifikasi warna standar | ||||||||
| Tidak, tidak. | 1 | 2 | 3 | 4 | 5 | 6 | ||
| Warna | Biru | Oranye | Hijau | Berwarna cokelat | abu-abu | Putih | ||
| Tidak, tidak. | 7 | 8 | 9 | 10 | 11 | 12 | ||
| Warna | Merah | Hitam | Kuning | Violet | Warna pink | Aqua | ||
Warna kabel pecah: Kuning
Warna luar kabel: Kuning.
Kabel Karakteristik mekanik
| Artikel | |||||||
| 48 inti | 10 | 78.00kg/km | |||||
| 72 inti | 11.5 | 90.00kg/km | |||||
| 96 inti | 12.5 | 115.00kg/km | |||||
| 144 inti | 14.5 | 135.00kg/km | |||||
| Suhu penyimpanan ((°C) | -20+60 | ||||||
| Min Radius Lipat ((mm) | jangka panjang | 10D | |||||
| Menekuk Min Radius ((mm) |
Jangka pendek | 20D | |||||
| Min diizinkan Kekuatan tarik ((N) |
jangka panjang | 1000 | |||||
| Min diizinkan Kekuatan tarik ((N) |
Jangka pendek | 2000 | |||||
| Pengecoran beban (N/100mm) | jangka panjang | 1000 | |||||
| Pengecoran beban (N/100mm) | jangka pendek | 2000 | |||||
Karakteristik serat
| Gaya serat | Satuan | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| kondisi | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| penyingkiran | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | - Aku tidak tahu. | - Aku tidak tahu. | |||
| Depresi | 1550nm | Ps/(nm*km) | - Aku tidak tahu. | ≤ 18 | - Aku tidak tahu. | - Aku tidak tahu. | Depresi |
| 1625nm | Ps/(nm*km) | - Aku tidak tahu. | ≤ 22 | - Aku tidak tahu. | - Aku tidak tahu. | ||
| Bandwidth | 850nm | MHZ.KM | - Aku tidak tahu. | - Aku tidak tahu. | ¥400 | ¥160 | Bandwidth |
| 1300nm | MHZ.KM | - Aku tidak tahu. | - Aku tidak tahu. | ¥800 | ₹ 500 | ||
| Panjang gelombang dispersi nol | nm | 1300-1324 | ¥1302, ≤1322 |
- Aku tidak tahu. | - Aku tidak tahu. | ₹ 1295, ≤1320 |
|
| Kemiringan depresi nol | nm | ≤ 0.092 | ≤ 0.091 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | |
| PMD Serat Individu Maksimum | ≤ 0.2 | ≤ 0.2 | - Aku tidak tahu. | - Aku tidak tahu. | ≤ 0.11 | ||
| Nilai Link Desain PMD | Ps(nm2*k (m) |
≤ 0.12 | ≤ 0.08 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | |
| Panjang gelombang pemotongan serat λc | nm | ¢ 1180, ≤1330 |
¥1180, ≤1330 |
- Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | |
| Sutoff kabel panjang gelombang λcc |
nm | ≤ 1260 | ≤ 1260 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | |
| MFD | 1310nm | Um | 9.2+/-0.4 | 9.2+/-0.4 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. |
| 1550nm | Um | 10.4+/-0.8 | 10.4+/-0.8 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | |
| Angka Aperture ((NA) |
- Aku tidak tahu. | - Aku tidak tahu. | 0.200+/ - 0.015 |
0.275 +/- 0. 015 |
0.200+/-0 .015 |
||
| Langkah ((rata-rata dua arah pengukuran) |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Ketidakelarasan pada serat panjang dan titik |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Ketidakkontinuitas | |||||||
| Perbedaan backscatter Koefisien |
dB/km | ≤ 0.05 | ≤ 0.03 | ≤ 0.08 | ≤ 0.10 | ≤ 0.08 | |
| Persamaan atenuasi | dB/km | ≤ 0.01 | ≤ 0.01 | ||||
| Dimater inti | Um | 50+/-1.0 | 62.5+/-2.5 | 50+/-1.0 | |||
| Diameter pelapis | Um | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
| Perlengkapan non-bentuk bulat | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |
| Diameter lapisan | Um | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
| Lapisan/kaffinch Kesalahan konsentris |
Um | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | |
| Lapisan non-sirkular | % | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | |
| Kesalahan konsentrisitas inti/lapisan | Um | ≤ 0.6 | ≤ 0.6 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 | |
| Curl ((radius) | Um | ≤4 | ≤4 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | |
