Kabel Serat Optik Dalam Ruangan
>
|
| Tempat asal | Cina |
| Nama merek | Fiberplan |
| Sertifikasi | ISO 9001; TÜV certificate |
| Nomor model | GJFPV |

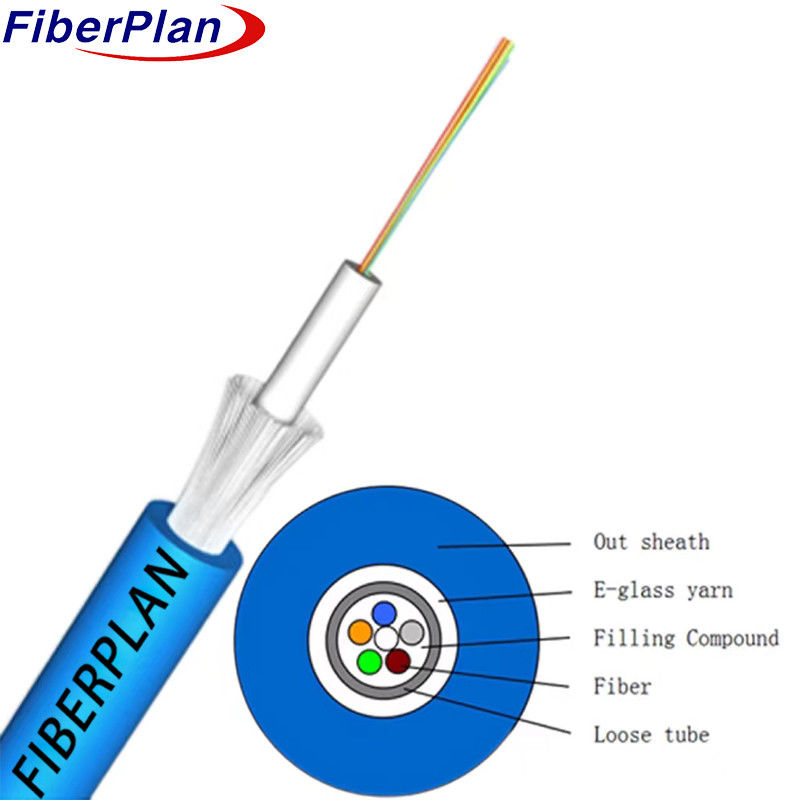

Serat kaca memperkuat kabel distribusi tabung longgar pusat
Deskripsi
Serat-serat ini ditempatkan dalam tabung longgar yang terbuat dari plastik modulus tinggi, diisi dengan senyawa tahan air.
Tabung ini lebih lanjut diliputi oleh lapisan bahan yang menghalangi air untuk menjaga kompaksi kabel dan
Akhirnya, kabel diakhiri dengan lapisan LSZH atau PVC untuk perlindungan tambahan.
Aplikasi
Karakteristik
* Menggunakan anggota E-kaca untuk penguatan.
*Mengintegrasikan anggota E-kaca kekuatan tinggi untuk daya tahan.
*Filler memberikan perlindungan untuk serat tabung.
*Tersedia dalam jumlah serat mulai dari 2 sampai 12.
Warna serat standar
Warna dari serat individu harus sesuai dengan tabel sebagai berikut:
| Identifikasi warna standar | ||||||||
| Tidak, tidak. | 1 | 2 | 3 | 4 | 5 | 6 | ||
| Warna | Biru | Oranye | Hijau | Berwarna cokelat | abu-abu | Putih | ||
| Tidak, tidak. | 7 | 8 | 9 | 10 | 11 | 12 | ||
| Warna | Merah | Hitam | Kuning | Violet | Warna pink | Aqua | ||
Warna kabel pecah: Kuning
Warna luar kabel: Kuning.
Kabel Karakteristik mekanik
| Posisi | Diameter kabel | Berat badan | |||||
| 2 inti | 6.0±0.5 | 45.00kg/km | |||||
| 4 inti | 6.0±0.5 | 45.00kg/km | |||||
| 6 inti | 6.0±0.5 | 45.00kg/km | |||||
| 8 inti | 6.0±0.5 | 45.00kg/km | |||||
| 10 inti | 6.0±0.5 | 45.00kg/km | |||||
| 12 inti | 6.0±0.5 | 45.00kg/km | |||||
| Suhu penyimpanan ((°C) | -20+60 | ||||||
| Min Radius Lipat ((mm) | jangka panjang | 10D | |||||
| Menekuk Min Radius ((mm) |
Jangka pendek | 20D | |||||
| Min diizinkan Kekuatan tarik ((N) |
jangka panjang | 600 | |||||
| Min diizinkan Kekuatan tarik ((N) |
Jangka pendek | 1300 | |||||
| Pengecoran beban (N/100mm) | jangka panjang | 200 | |||||
| Pengecoran beban (N/100mm) | jangka pendek | 1000 | |||||
Karakteristik serat
| Gaya serat | Satuan | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| kondisi | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| penyingkiran | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | - Aku tidak tahu. | - Aku tidak tahu. | |||
| Depresi | 1550nm | Ps/(nm*km) | - Aku tidak tahu. | ≤ 18 | - Aku tidak tahu. | - Aku tidak tahu. | Depresi |
| 1625nm | Ps/(nm*km) | - Aku tidak tahu. | ≤ 22 | - Aku tidak tahu. | - Aku tidak tahu. | ||
| Bandwidth | 850nm | MHZ.KM | - Aku tidak tahu. | - Aku tidak tahu. | ¥400 | ¥160 | Bandwidth |
| 1300nm | MHZ.KM | - Aku tidak tahu. | - Aku tidak tahu. | ¥800 | ₹ 500 | ||
| Panjang gelombang dispersi nol | nm | 1300-1324 | ¥1302, ≤1322 |
- Aku tidak tahu. | - Aku tidak tahu. | ₹ 1295, ≤1320 |
|
| Kemiringan depresi nol | nm | ≤ 0.092 | ≤ 0.091 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | |
| PMD Serat Individu Maksimum | ≤ 0.2 | ≤ 0.2 | - Aku tidak tahu. | - Aku tidak tahu. | ≤ 0.11 | ||
| Nilai Link Desain PMD | Ps(nm2*k (m) |
≤ 0.12 | ≤ 0.08 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | |
| Panjang gelombang pemotongan serat λc | nm | ¢ 1180, ≤1330 |
¥1180, ≤1330 |
- Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | |
| Sutoff kabel panjang gelombang λcc |
nm | ≤ 1260 | ≤ 1260 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | |
| MFD | 1310nm | Um | 9.2+/-0.4 | 9.2+/-0.4 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. |
| 1550nm | Um | 10.4+/-0.8 | 10.4+/-0.8 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | |
| Angka Aperture ((NA) |
- Aku tidak tahu. | - Aku tidak tahu. | 0.200+/ - 0.015 |
0.275 +/- 0. 015 |
0.200+/-0 .015 |
||
| Langkah ((rata-rata dua arah pengukuran) |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Ketidakelarasan pada serat panjang dan titik |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Ketidakkontinuitas | |||||||
| Perbedaan backscatter Koefisien |
dB/km | ≤ 0.05 | ≤ 0.03 | ≤ 0.08 | ≤ 0.10 | ≤ 0.08 | |
| Persamaan atenuasi | dB/km | ≤ 0.01 | ≤ 0.01 | ||||
| Dimater inti | Um | 50+/-1.0 | 62.5+/-2.5 | 50+/-1.0 | |||
| Diameter pelapis | Um | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
| Perlengkapan non-bentuk bulat | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |
| Diameter lapisan | Um | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
| Lapisan/kaffinch Kesalahan konsentris |
Um | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | |
| Lapisan non-sirkular | % | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | |
| Kesalahan konsentrisitas inti/lapisan | Um | ≤ 0.6 | ≤ 0.6 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 | |
| Curl ((radius) | Um | ≤4 | ≤4 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | |
