Kabel Serat Optik Dalam Ruangan
>
|
|
| Tempat asal | Cina |
| Nama merek | Fiberplan |
| Sertifikasi | ISO 9001; TÜV certificate |
| Nomor model | Kabel dupleks GJFJBV |
1 High-Strength Kevlar Yarn Member: Kabel menggabungkan struktur yang kuat dengan Kevlar kekuatan tinggi
benang, memberikan daya tahan dan kekuatan.
2 Tipe tabung dengan tampon ketat atau longgar berkualitas tinggi: Memiliki desain tabung dengan tampon ketat atau longgar berkualitas tinggi,
Kabel memastikan perlindungan optimal untuk serat internal.
3 Lembut dan Mudah Dipotong: Dirancang untuk kenyamanan pengguna, kabel lunak dan mudah dipotong, menyederhanakan
proses instalasi.
4 Konstruksi Bulat: Dengan konstruksi bulat, kabel dirancang untuk kepraktisan, memungkinkan untuk mudah
penanganan dan pemasangan dalam berbagai aplikasi.

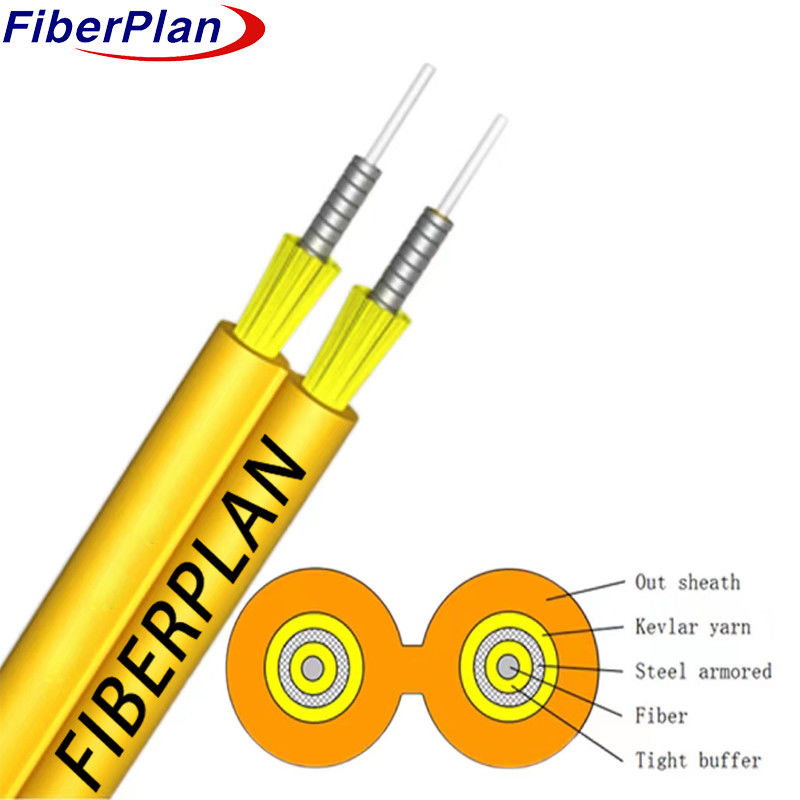

Rincian konstruksi kabel
| Parameter teknis | |||||||
| Diameter luar ((MM) | 2.8x5.8 | Berat ((Kg) | 35 | ||||
| 3.0 x 6.2 | 35 | ||||||
| Diameter bagian dalam (mm) | 0.9 | ||||||
| 0.9 | |||||||
| Suhu penyimpanan ((°C) | -20+60 | ||||||
| Min Radius Lipat ((mm) | jangka panjang | 10D | |||||
| Menekuk Min Radius ((mm) |
Jangka pendek | 20D | |||||
| Min diizinkan Kekuatan tarik ((N) |
jangka panjang | 300 | |||||
| Min diizinkan Kekuatan tarik ((N) |
Jangka pendek | 1000 | |||||
| Pengecoran beban (N/100mm) | jangka panjang | 500 | |||||
| Pengecoran beban (N/100mm) | jangka pendek | 1000 | |||||
Warna standar serat dan tabung
| Identifikasi warna standar | ||||||||
| Tidak, tidak. | 1 | 2 | ||||||
| Warna | Kuning | Putih | ||||||
Karakteristik serat
| Gaya serat | Satuan | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| kondisi | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| penyingkiran | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | - Aku tidak tahu. | - Aku tidak tahu. | |||
| Depresi | 1550nm | Ps/(nm*km) | - Aku tidak tahu. | ≤ 18 | - Aku tidak tahu. | - Aku tidak tahu. | Depresi |
| 1625nm | Ps/(nm*km) | - Aku tidak tahu. | ≤ 22 | - Aku tidak tahu. | - Aku tidak tahu. | ||
| Bandwidth | 850nm | MHZ.KM | - Aku tidak tahu. | - Aku tidak tahu. | ¥400 | ¥160 | Bandwidth |
| 1300nm | MHZ.KM | - Aku tidak tahu. | - Aku tidak tahu. | ¥800 | ₹ 500 | ||
| Panjang gelombang dispersi nol | nm | 1300-1324 | ¥1302, ≤1322 |
- Aku tidak tahu. | - Aku tidak tahu. | ₹ 1295, ≤1320 |
|
| Kemiringan depresi nol | nm | ≤ 0.092 | ≤ 0.091 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | |
| PMD Serat Individu Maksimum | ≤ 0.2 | ≤ 0.2 | - Aku tidak tahu. | - Aku tidak tahu. | ≤ 0.11 | ||
| Nilai Link Desain PMD | Ps(nm2*k (m) |
≤ 0.12 | ≤ 0.08 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | |
| Panjang gelombang pemotongan serat λc | nm | ¢ 1180, ≤1330 |
¥1180, ≤1330 |
- Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | |
| Sutoff kabel panjang gelombang λcc |
nm | ≤ 1260 | ≤ 1260 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | |
| MFD | 1310nm | Um | 9.2+/-0.4 | 9.2+/-0.4 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. |
| 1550nm | Um | 10.4+/-0.8 | 10.4+/-0.8 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | |
| Angka Aperture ((NA) |
- Aku tidak tahu. | - Aku tidak tahu. | 0.200+/ - 0.015 |
0.275 +/- 0. 015 |
0.200+/-0 .015 |
||
| Langkah ((rata-rata dua arah pengukuran) |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Ketidakelarasan pada serat panjang dan titik |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Ketidakkontinuitas | |||||||
| Perbedaan backscatter Koefisien |
dB/km | ≤ 0.05 | ≤ 0.03 | ≤ 0.08 | ≤ 0.10 | ≤ 0.08 | |
| Persamaan atenuasi | dB/km | ≤ 0.01 | ≤ 0.01 | ||||
| Dimater inti | Um | 50+/-1.0 | 62.5+/-2.5 | 50+/-1.0 | |||
| Diameter pelapis | Um | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
| Perlengkapan non-bentuk bulat | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |
| Diameter lapisan | Um | 242+/-6 | 242+/-6 | 242+/-6 | 242+/-6 | 242+/-6 | |
| Lapisan/kaffinch Kesalahan konsentris |
Um | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | |
| Lapisan non-sirkular | % | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | |
| Kesalahan konsentrisitas inti/lapisan | Um | ≤ 0.6 | ≤ 0.6 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 | |
| Curl ((radius) | Um | ≤3 | ≤3 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | |
