Flat Twin Duplex Single Multi Mode Armored Indoor Optical Cable GJFJBV
  • Flat Twin Duplex Single Multi Mode Armored Indoor Optical Cable GJFJBV
  • Flat Twin Duplex Single Multi Mode Armored Indoor Optical Cable GJFJBV
Flat Twin Duplex Single Multi Mode Armored Indoor Optical Cable GJFJBV

Flat Twin Duplex Single Multi Mode Armored Indoor Optical Cable GJFJBV

Tempat asal Cina
Nama merek Fiberplan
Sertifikasi ISO 9001; TÜV certificate
Nomor model Kabel dupleks GJFJBV
Rincian produk
Jenis kabel:
Rangkap
Diameter Serat:
9/125μm (Mode tunggal), 50/125μm atau 62,5/125μm (Multi-mode)
warna jaket:
Kuning
Jumlah serat:
2
Jari-jari tikungan:
diameter kabel 10x
Suhu penyimpanan:
-40°C hingga +70°C
Diameter Penyangga Ketat:
0,9mm
Kerugian penyisipan:
<0,3dB
Bahan jaket:
PVC
daya tarik:
100N
Panjang gelombang:
1310/1550nm
Menyoroti:

Kabel Dupleks Multi Mode Tunggal

,

Kabel Dupleks Lapisan

,

Kabel serat optik dalam ruangan GJFJBV

Syarat Pembayaran & Pengiriman
Kuantitas min Order
1 km
Harga
negotiable
Kemasan rincian
Gendang Kayu
Waktu pengiriman
5 ~ 8 hari kerja
Syarat-syarat pembayaran
L/C, L/C, D/P, T/T, Western Union, MoneyGram
Menyediakan kemampuan
5000 km per bulan
Deskripsi Produk
Flat Twin Duplex Single Multi Mode Armored Indoor Optical Cable (GJFJBV)

Deskripsi
Ini lapis baja Flat Twin Duplex Indoor Kabel menggunakan baik 900μm atau 600μm flame-retardant serat buffer ketat sebagai
media komunikasi optik. Serat buffer yang ketat diperkuat dengan lapisan kawat baja dan benang aramida
ini kemudian diekstrusi dengan lapisan PVC atau LSZH material untuk bertindak
Kabel ini selesai dengan lapisan PVC datar atau LSZH jaket, menyediakan lapisan luar dengan
asap rendah, nol halogen, dan sifat tahan api.

Aplikasi

  1. 1 Distribusi di dalam ruangan: Kabel ini dirancang untuk distribusi di dalam ruangan dan sangat cocok untuk komunikasi di dalam bangunan.

  2. 2 Aplikasi pigtail: Ideal untuk digunakan sebagai pigtail, terhubung dengan mulus dengan peralatan komunikasi untuk

  3. kinerja.

  4. 3 Kompatibilitas dengan Peralatan Komunikasi: Disesuaikan untuk memenuhi persyaratan peralatan komunikasi,

  5. memastikan kesesuaian dan layanan yang efektif.

  6. 4 Pemasangan yang Nyaman: Dirancang untuk pemasangan yang mudah, kabel dapat diatur dengan mudah, memberikan

  7. proses ightforward untuk berbagai aplikasi komunikasi.


Karakteristik

* Flat Twin Configuration dengan Dua Serat Tunggal: Dibangun dengan konfigurasi kembar datar, kabel terdiri dari

dari dua serat tunggal sebagai unit dasar.

* 0.6 Tight Buffer dengan Kevlar Yarn dan Steel Armored: Setiap serat tunggal dilengkapi dengan buffer ketat 0.6,

diperkuat dengan benang Kevlar dan armor baja untuk perlindungan yang kuat.

* Anggota Kekuatan Fleksibel atau Independen di Lapisan Luar: Lapisan luar kabel memiliki fleksibilitas

atau anggota pasukan independen, memberikan dukungan tambahan dan kemampuan beradaptasi.

* Kinerja mekanik dan lingkungan yang sangat baik: Dirancang untuk kinerja mekanik dan lingkungan yang unggul

kinerja, kabel dirancang untuk menahan berbagai kondisi sambil mempertahankan fungsi yang andal.

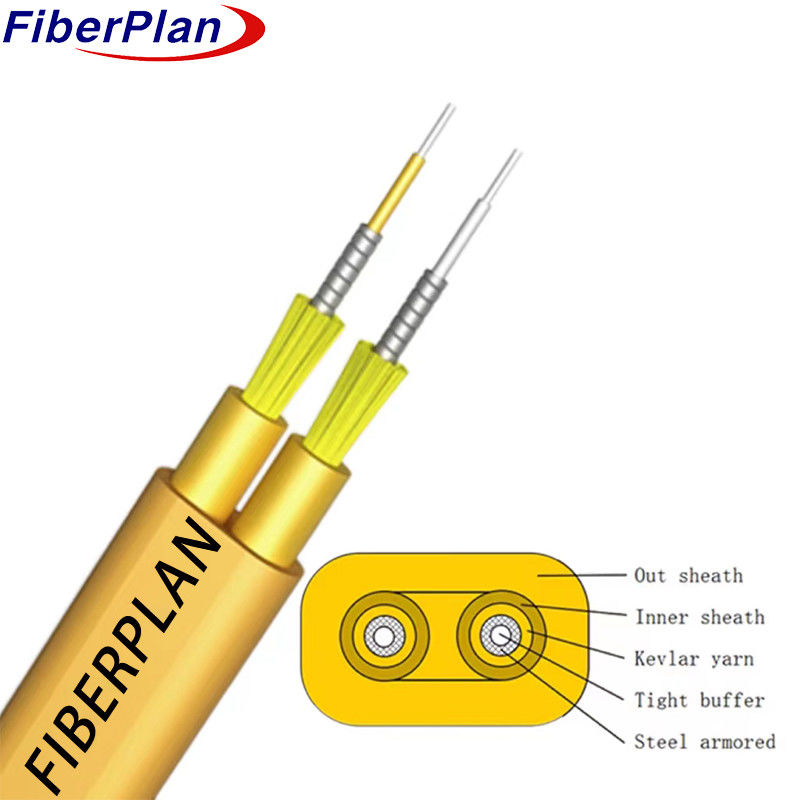

Rincian konstruksi kabel

Parameter teknis
Diameter luar ((MM) 3.0 x 5.0 Berat ((Kg) 95
Suhu penyimpanan ((°C) -20 ~ +60
Min Radius Lipat ((mm) jangka panjang 10D
Menekuk Min
Radius ((mm)		 Jangka pendek 20D
Min diizinkan
Kekuatan tarik ((N)		 jangka panjang 300
Min diizinkan
Kekuatan tarik ((N)		 Jangka pendek 1000
Pengecoran beban (N/100mm) jangka panjang 500
Pengecoran beban (N/100mm) jangka pendek 1000



Warna standar serat dan tabung

Identifikasi warna standar
Tidak, tidak. 1 2
Warna Kuning Putih



Karakteristik serat

Gaya serat Satuan SM
G652		 SM
G652D		 MM
50/125		 MM
62.5/125		 MM
OM3-300
kondisi nm 1310/1550 1310/1550 850/1300 850/1300 850/1300
penyingkiran dB/km ≤ ≤ ≤ ≤ 3,0/1.0 ≤ 3,0/1.0
0.36/0.23 0.34/0.22 3.0/1.0 - Aku tidak tahu. - Aku tidak tahu.
Depresi 1550nm Ps/(nm*km) - Aku tidak tahu. ≤ 18 - Aku tidak tahu. - Aku tidak tahu. Depresi
1625nm Ps/(nm*km) - Aku tidak tahu. ≤ 22 - Aku tidak tahu. - Aku tidak tahu. 　
Bandwidth 850nm MHZ.KM - Aku tidak tahu. - Aku tidak tahu. ¥400 ¥160 Bandwidth
1300nm MHZ.KM - Aku tidak tahu. - Aku tidak tahu. ¥800 ₹ 500 　
Panjang gelombang dispersi nol nm 1300-1324 ¥1302,
≤1322		 - Aku tidak tahu. - Aku tidak tahu. ₹ 1295,
≤1320
Kemiringan depresi nol nm ≤ 0.092 ≤ 0.091 - Aku tidak tahu. - Aku tidak tahu. - Aku tidak tahu.
PMD Serat Individu Maksimum 　 ≤ 0.2 ≤ 0.2 - Aku tidak tahu. - Aku tidak tahu. ≤ 0.11
Nilai Link Desain PMD Pls.2*km) ≤ 0.12 ≤ 0.08 - Aku tidak tahu. - Aku tidak tahu. - Aku tidak tahu.
Panjang gelombang pemotongan serat λc nm ¢ 1180,
≤1330		 ¥1180,
≤1330		 - Aku tidak tahu. - Aku tidak tahu. - Aku tidak tahu.
Panjang gelombang kabel sutoff λcc nm ≤ 1260 ≤ 1260 - Aku tidak tahu. - Aku tidak tahu. - Aku tidak tahu.
MFD 1310nm Um 9.2+/-0.3 9.2+/-0.3 - Aku tidak tahu. - Aku tidak tahu. - Aku tidak tahu.
1550nm Um 10.4+/-0.5 10.4+/-0.5 - Aku tidak tahu. - Aku tidak tahu. - Aku tidak tahu.
Aperture numerik (NA) 　 - Aku tidak tahu. - Aku tidak tahu. 0.200+/
- 0.013		 0.275 +/- 0.
013		 0.200+/-0
.013
Langkah ((rata-rata dua arah
pengukuran)		 dB ≤ 0.05 ≤ 0.05 ≤ 0.10 ≤ 0.10 ≤ 0.10
Ketidakelarasan pada panjang dan titik serat dB ≤ 0.05 ≤ 0.05 ≤ 0.10 ≤ 0.10 ≤ 0.10





Ketidakkontinuitas
Perbedaan backscatter
Koefisien		 dB/km ≤ 0.05 ≤ 0.03 ≤ 0.08 ≤ 0.10 ≤ 0.08
Persamaan atenuasi dB/km ≤ 0.01 ≤ 0.01 　 　 　
Dimater inti Um 　 　 50+/-1.0 62.5+/-2.3 50+/-1.0
Diameter pelapis Um 125.0+/-0.1 125.0+/-0.1 125.0+/-0.1 125.0+/-0.1 125.0+/-0.1
Perlengkapan non-bentuk bulat % ≤ 1.0 ≤ 1.0 ≤ 1.0 ≤ 1.0 ≤ 1.0
Diameter lapisan Um 242+/-5 242+/-5 242+/-5 242+/-5 242+/-5
Lapisan/kaffinch
Kesalahan konsentris		 Um ≤ 12.0 ≤ 12.0 ≤ 12.0 ≤ 12.0 ≤ 12.0
Lapisan non-sirkular % ≤ 6.0 ≤ 6.0 ≤ 6.0 ≤ 6.0 ≤ 6.0
Kesalahan konsentrisitas inti/lapisan Um ≤ 0.6 ≤ 0.6 ≤ 1.5 ≤ 1.5 ≤ 1.5
Curl ((radius) Um ≤4 ≤4 - Aku tidak tahu. - Aku tidak tahu. - Aku tidak tahu.
