| Tempat asal | Cina |
| Nama merek | Fiberplan |
| Sertifikasi | ISO 9001; TÜV certificate |
| Nomor model | GJFJV |

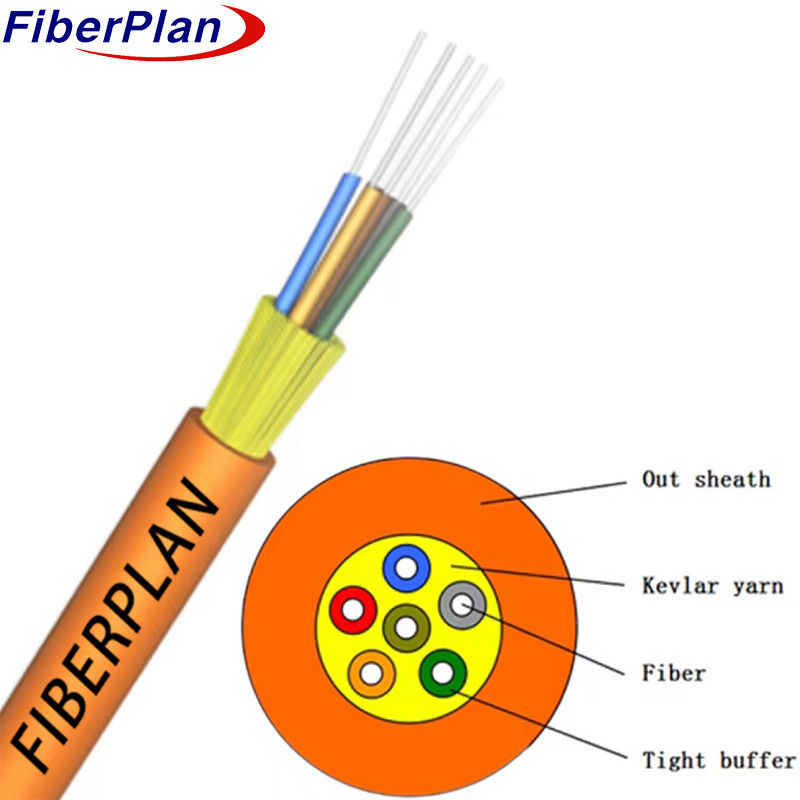

Distribusi kabel optik buffer ketat (GJFJV)
Deskripsi
Distribusi Tight Buffer Optical Kabel dirancang dengan 2 sampai 24 inti, menggunakan baik 900μm atau 600μm
api-serat buffer ketat retardan sebagai media komunikasi optik.
dengan lapisanbenang aramid yang berfungsi sebagai elemen kekuatan, dan kabel selesai dengan lapisan PVC
atau bahan LSZH sebagaijaket luar untuk perlindungan tambahan.
Aplikasi
1 Pigtails dan Patch Cord Aplikasi: Kabel ini biasanya digunakan dalam pembuatan pigtails dan
kabel tambalan,memastikan konektivitas yang dapat diandalkan dalam berbagai pengaturan komunikasi optik.
2 Jalur Interkoneksi untuk Peralatan dan Sambungan Optik: Ini berfungsi sebagai jalur interkoneksi untuk peralatan
dan bermainperan penting dalam koneksi optik dalam ruang komunikasi optik dan distribusi optik
bingkai.
3 Kabel dalam ruangan, khusus untuk distribusi: Terutama dirancang untuk kabel dalam ruangan, sangat cocok
untuk digunakansebagai kabel distribusi, menyediakan konektivitas yang efisien dan terorganisir di dalam bangunan.
Karakteristik
1 Desain yang kokoh: Menampilkan karakteristik mekanik dan lingkungan yang baik untuk kinerja yang dapat diandalkan.
2 Flame Retardant: Memenuhi standar yang relevan untuk flame retardance, memastikan keamanan.
3 Kepatuhan mekanik jaket: Fitur mekanik jaket memenuhi standar industri untuk peningkatan
daya tahan.
4 Mudah Digunakan: Lembut, fleksibel, mudah diletakkan, dan disambung, dirancang untuk pemasangan yang nyaman.
5 Transmisi kapasitas tinggi: Mendukung transmisi data yang signifikan, memenuhi komunikasi modern
Adaptabilitas memenuhi berbagai kebutuhan pasar dan klien.
Kabel Karakteristik mekanik
| Posisi | Diameter kabel | Berat badan | |||||
| 2 inti | 4.0mm | 22.00kg/km | |||||
| 4 inti | 4.0mm | 22.00kg/km | |||||
| 6 inti | 4.0mm | 23.00kg/km | |||||
| 8 inti | 5.0mm | 27.00kg/km | |||||
| 10 inti | 5.5mm | 30.00kg/km | |||||
| 12 inti | 6.0mm | 35.00kg/km | |||||
| Suhu penyimpanan ((°C) | -20 ~ +60 | ||||||
| Min Radius Lipat ((mm) | jangka panjang | 10D | |||||
| Menekuk Min Radius ((mm) |
Jangka pendek | 20D | |||||
| Min diizinkan Kekuatan tarik ((N) |
jangka panjang | 200 | |||||
| Min diizinkan Kekuatan tarik ((N) |
Jangka pendek | 600 | |||||
| Pengecoran beban (N/100mm) | jangka panjang | 200 | |||||
| Pengecoran beban (N/100mm) | jangka pendek | 1000 | |||||
Karakteristik serat
| Gaya serat | Satuan | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| kondisi | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| penyingkiran | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | - Aku tidak tahu. | - Aku tidak tahu. | |||
| Depresi | 1550nm | Ps/(nm*km) | - Aku tidak tahu. | ≤ 18 | - Aku tidak tahu. | - Aku tidak tahu. | Depresi |
| 1625nm | Ps/(nm*km) | - Aku tidak tahu. | ≤ 22 | - Aku tidak tahu. | - Aku tidak tahu. | ||
| Bandwidth | 850nm | MHZ.KM | - Aku tidak tahu. | - Aku tidak tahu. | ¥400 | ¥160 | Bandwidth |
| 1300nm | MHZ.KM | - Aku tidak tahu. | - Aku tidak tahu. | ¥800 | ₹ 500 | ||
| Panjang gelombang dispersi nol | nm | 1300-1324 | ¥1302, ≤1322 |
- Aku tidak tahu. | - Aku tidak tahu. | ₹ 1295, ≤1320 |
|
| Kemiringan depresi nol | nm | ≤ 0.092 | ≤ 0.091 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | |
| PMD Serat Individu Maksimum | ≤ 0.2 | ≤ 0.2 | - Aku tidak tahu. | - Aku tidak tahu. | ≤ 0.11 | ||
| Nilai Link Desain PMD | Ps(nm2*k (m) |
≤ 0.12 | ≤ 0.08 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | |
| Panjang gelombang pemotongan serat λc | nm | ¢ 1180, ≤1330 |
¥1180, ≤1330 |
- Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | |
| Sutoff kabel panjang gelombang λcc |
nm | ≤ 1260 | ≤ 1260 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | |
| MFD | 1310nm | Um | 9.2+/-0.4 | 9.2+/-0.4 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. |
| 1550nm | Um | 10.4+/-0.8 | 10.4+/-0.8 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | |
| Angka Aperture ((NA) |
- Aku tidak tahu. | - Aku tidak tahu. | 0.200+/ - 0.015 |
0.275 +/- 0. 015 |
0.200+/-0 .015 |
||
| Langkah ((rata-rata dua arah pengukuran) |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Ketidakelarasan pada serat panjang dan titik |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Ketidakkontinuitas | |||||||
| Perbedaan backscatter Koefisien |
dB/km | ≤ 0.05 | ≤ 0.03 | ≤ 0.08 | ≤ 0.10 | ≤ 0.08 | |
| Persamaan atenuasi | dB/km | ≤ 0.01 | ≤ 0.01 | ||||
| Dimater inti | Um | 50+/-1.0 | 62.5+/-2.5 | 50+/-1.0 | |||
| Diameter pelapis | Um | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
| Perlengkapan non-bentuk bulat | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |
| Diameter lapisan | Um | 242+/-4 | 242+/-4 | 242+/-4 | 242+/-4 | 242+/-4 | |
| Lapisan/kaffinch Kesalahan konsentris |
Um | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | |
| Lapisan non-sirkular | % | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | |
| Kesalahan konsentrisitas inti/lapisan | Um | ≤ 0.6 | ≤ 0.6 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 | |
| Curl ((radius) | Um | ≤4 | ≤4 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | |
