Gambar 8 Kabel Serat Optik
>
|
| Tempat asal | Cina |
| Nama merek | Fiberplan |
| Sertifikasi | ISO 9001; TÜV certificate |
| Nomor model | GYFTC8A |

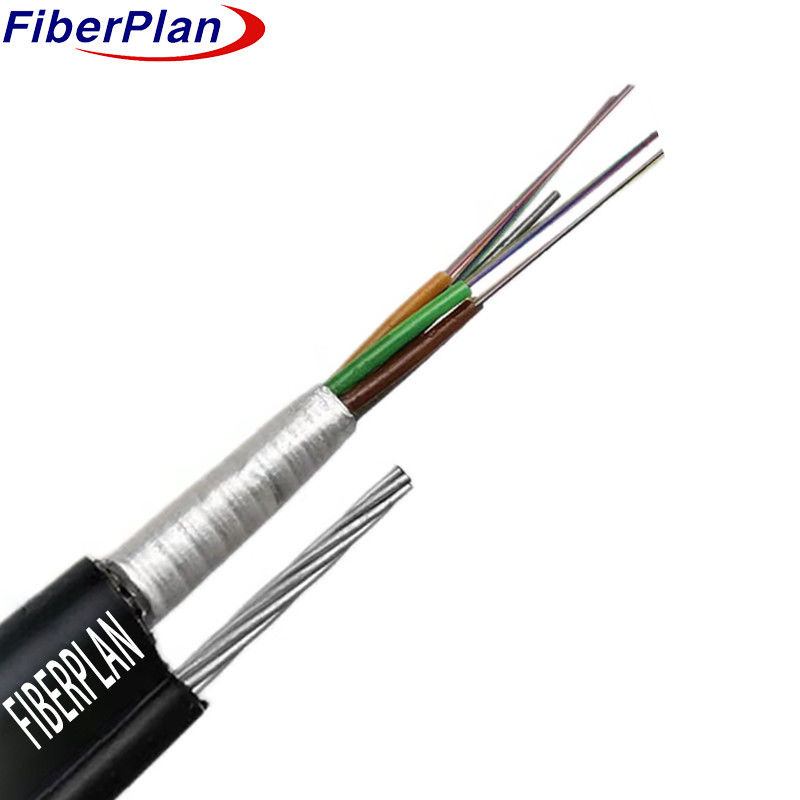

GYFTC8A 24 inti diperkuat oleh Galvanized Stranded Steel Wire
Deskripsi
Kabel terdiri dari serat 250μm yang ditempatkan dalam tabung plastik kekuatan tinggi yang diisi dengan senyawa tahan air.
Tabung-tabung ini, yang diisi dengan waterproofing untuk penyumbatan air yang kompak dan longitudinal, kemudian terbungkus dengan aluminium-
Bagian ini, termasuk kabel pendukung, terbungkus dalam lapisan polietilena (PE), menciptakan sosok
8 struktur.
Aplikasi
1 Dirancang untuk digunakan di luar ruangan, memastikan daya tahan dalam berbagai kondisi.
2 Mendukung komunikasi jarak jauh dan jaringan area lokal secara efektif.
Karakteristik
1 Dispersi dan atenuasi yang diminimalkan untuk kualitas sinyal yang superior.
2 Precision-dirancang dengan panjang serat terkontrol dan stranding yang berbeda untuk mekanik yang luar biasa dan
ketahanan lingkungan.
3 Kemampuan interferensi anti elektromagnetik yang kuat.
4 Desain yang kompak, ringan, mendukung diri sendiri untuk pemasangan yang mudah.
Rincian struktur
| Jumlah serat | 12F | ||||||
| Serat SM | Jenis serat | G652D |
konsentrasi inti kesalahan tricity |
≤ 0,5um | |||
| MFD | 8.6 ∙ 9.8 um | Pengepakan non-sirkularitas |
≤ 0,68% | ||||
| Diameter pelapis | 125±0,7um | Warna serat | 12 warna |
||||
| Buffer yang longgar | Bahan | PBT | Warna | 3 warna | |||
| Diameter | 2.0±0.04mm | Ketebalan | 0.4±0.04mm | ||||
| Batang pengisi | Bahan | PP | Warna | putih | |||
| Diameter | 2.0 | Qty | 2 | ||||
| Anggota kekuatan | Diameter | FRP | Diameter | Φ2.0mm | |||
| Kabel yang didukung sendiri | Diameter | kawat bergaris baja galvanis | Diameter | 1.2*7-3.6mm | |||
| Galleus | Ketebalan | 2X2,5 ((±0,4) mm | |||||
| Sistem pemblokiran air | Diameter | pita penghalang air | |||||
| Perisai | Diameter | Pita aluminium | |||||
| Kelenjar luar | Diameter | PE | Warna | Blok | |||
| Diameter | 6.6 ((±0.2) mm × 11.5 ((±0.4) mm | Ketebalan | 2.0±0.05mm | ||||
Kinerja mekanik dan lingkungan
| Kekuatan tarik | Max. Apa yang terjadi? | 5000N | |||||
| beban penekanan | Max. Apa yang terjadi? | 1000N/100mm | |||||
| Radius lentur | Dinamis | 20D | |||||
| Statik | 10D | ||||||
| Suhu | -20°C+70°C | ||||||
Kinerja Serat
| Gaya serat | Satuan | SM G652D | MM 50/125 | MM 62.5/125 | ||||
| Kondisi | mm | 1310/1550 | 850/1300 | 850/1300 | ||||
| Atenuasi | dB/km | ≤ 0,36/0.22 | ≤ 3,0/1.0 | ≤ 3,0/1.0 | ||||
| Diameter pelapis | Um | 125 ± 0.7 | 125 ± 0.7 | 125 ± 0.7 | ||||
| Perlengkapan non-bentuk bulat | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ||||
| Diameter lapisan | Um | 243±5 | 243±5 | 243±5 | ||||
