| Tempat asal | Cina |
| Nama merek | Fiberplan |
| Sertifikasi | ISO 9001; TÜV certificate |
| Nomor model | GJFJV |

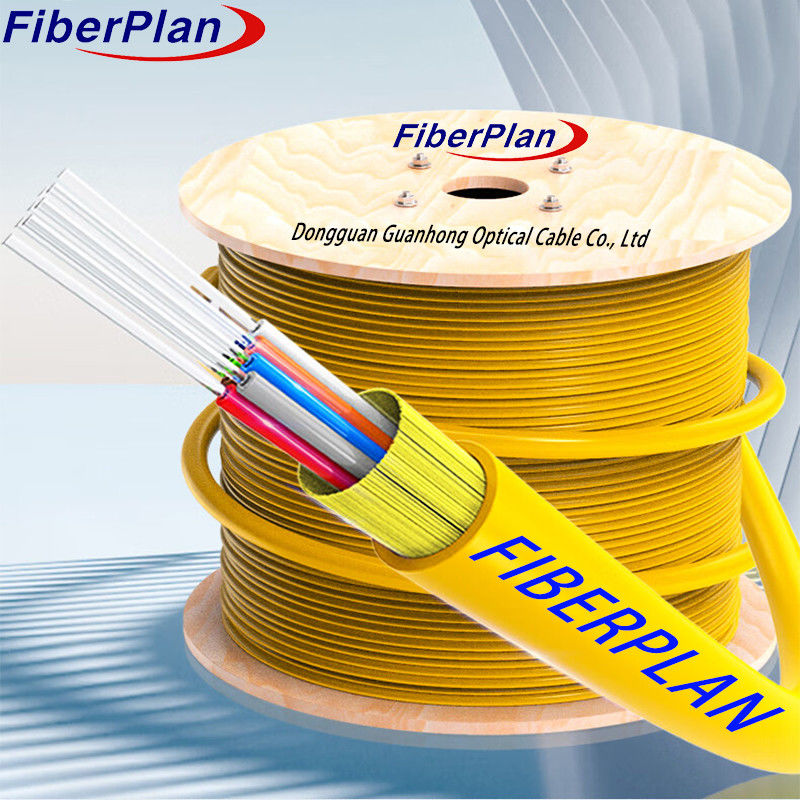

Distribusi Kabel optik buffer ketatSingle Mode Multimode
Deskripsi
Distribusi Tight Buffer Optical Cable menggunakan 2 sampai 24 inti dari tahan api serat buffer ketat
(900μm atau 600μm) sebagai media komunikasi optik.
Kabel kemudian selesai dengan jaket luar yang terbuat dari PVC atau LSZH
materi.
Aplikasi
1 Ideal untuk pigtail dan patch cord.
2 Digunakan sebagai jalur interkoneksi untuk peralatan dan koneksi optik di ruang komunikasi dan distribusi
bingkai.
Khususnya cocok untuk kabel dalam ruangan, terutama dalam aplikasi distribusi.
Karakteristik
1 Ketahanan mekanik dan lingkungan yang sangat baik.
2 Memenuhi standar yang relevan untuk tahan api.
3 Memenuhi standar mekanik yang ditentukan untuk kinerja jaket.
4 Menampilkan kehalusan, fleksibilitas, kemudahan pemasangan dan splicing, memungkinkan transmisi data berkapasitas tinggi,
beragam kebutuhan pasar dan klien.
Kabel Karakteristik mekanik
| Posisi | Diameter kabel | Berat badan | |||||
| 2 inti | 5.0mm | 23.00kg/km | |||||
| 4 inti | 5.0mm | 23.00kg/km | |||||
| 6 inti | 5.0mm | 24.00kg/km | |||||
| 8 inti | 6.0mm | 25.00kg/km | |||||
| 10 inti | 6.5mm | 32.00kg/km | |||||
| 12 inti | 8.0mm | 37.00kg/km | |||||
| Suhu penyimpanan ((°C) | -20 ~ +60 | ||||||
| Min Radius Lipat ((mm) | jangka panjang | 10D | |||||
| Min Radius Lipat ((mm) | Jangka pendek | 20D | |||||
| Min kekuatan tarik yang diizinkan ((N) | jangka panjang | 200 | |||||
| Min kekuatan tarik yang diizinkan ((N) | Jangka pendek | 600 | |||||
| Pengecoran beban (N/100mm) | jangka panjang | 200 | |||||
| Pengecoran beban (N/100mm) | jangka pendek | 1000 | |||||
Karakteristik serat
| Gaya serat | Satuan | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| kondisi | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| penyingkiran | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | - Aku tidak tahu. | - Aku tidak tahu. | |||
| Depresi | 1550nm | Ps/(nm*km) | - Aku tidak tahu. | ≤ 18 | - Aku tidak tahu. | - Aku tidak tahu. | Depresi |
| 1625nm | Ps/(nm*km) | - Aku tidak tahu. | ≤ 22 | - Aku tidak tahu. | - Aku tidak tahu. | ||
| Bandwidth | 850nm | MHZ.KM | - Aku tidak tahu. | - Aku tidak tahu. | ¥400 | ¥160 | Bandwidth |
| 1300nm | MHZ.KM | - Aku tidak tahu. | - Aku tidak tahu. | ¥800 | ₹ 500 | ||
| Panjang gelombang dispersi nol | nm | 1300-1324 | ¥1302, ≤1322 |
- Aku tidak tahu. | - Aku tidak tahu. | ₹ 1295, ≤1320 |
|
| Kemiringan depresi nol | nm | ≤ 0.092 | ≤ 0.091 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | |
| PMD Serat Individu Maksimum | ≤ 0.2 | ≤ 0.2 | - Aku tidak tahu. | - Aku tidak tahu. | ≤ 0.11 | ||
| Nilai Link Desain PMD | Pls.2*km) | ≤ 0.12 | ≤ 0.08 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | |
| Panjang gelombang pemotongan serat λc | nm | ¢ 1180, ≤1330 |
¥1180, ≤1330 |
- Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | |
| Sutoff kabel panjang gelombang λcc |
nm | ≤ 1260 | ≤ 1260 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | |
| MFD | 1310nm | Um | 9.2+/-0.4 | 9.2+/-0.4 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. |
| 1550nm | Um | 10.4+/-0.8 | 10.4+/-0.8 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | |
| Angka Aperture ((NA) |
- Aku tidak tahu. | - Aku tidak tahu. | 0.200+/ - 0.015 |
0.275 +/- 0. 015 |
0.200+/-0 .015 |
||
| Langkah ((rata-rata dua arah pengukuran) |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Ketidakelarasan pada serat panjang dan titik |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Ketidakkontinuitas | |||||||
| Perbedaan backscatter Koefisien |
dB/km | ≤ 0.05 | ≤ 0.03 | ≤ 0.08 | ≤ 0.10 | ≤ 0.08 | |
| Persamaan atenuasi | dB/km | ≤ 0.01 | ≤ 0.01 | ||||
| Dimater inti | Um | 50+/-1.0 | 62.5+/-2.5 | 50+/-1.0 | |||
| Diameter pelapis | Um | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
| Perlengkapan non-bentuk bulat | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |
| Diameter lapisan | Um | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
| Lapisan/kaffinch Kesalahan konsentris |
Um | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | |
| Lapisan non-sirkular | % | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | |
| Kesalahan konsentrisitas inti/lapisan | Um | ≤ 0.6 | ≤ 0.6 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 | |
| Curl ((radius) | Um | ≤4 | ≤4 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | |
Paket
| 1Bahan kemasan: drum kayu | |||||||
| 2Panjang kemasan: panjang kabel standar adalah 2 km. Panjang kabel lainnya juga tersedia | |||||||
| Jika diminta oleh pelanggan |
