Kabel optik luar berlapis ganda berlapis ganda GYTA53
Deskripsi
Konstruksi kabel terdiri dari serat optik yang ditempatkan dalam tabung longgar plastik modulus tinggi yang diisi
Pada intinya, kawat baja, kadang-kadang dilapisi dengan polietilen
untuk kabel dengan jumlah serat tinggi, berfungsi sebagai anggota kekuatan logam.
dan pengisi terikat untuk membentuk inti kabel yang kompak dan melingkar.
senyawa untuk mencegah air masuk, diikuti dengan penerapan lapisan dalam PE tipis.
Kabel diperkuat dengan lapisan PSP yang diterapkan secara longitudinal dan dilengkapi dengan lapisan luar PE
lapisan untuk meningkatkan daya tahan dan perlindungan terhadap elemen eksternal.
Aplikasi
* Adaptasi Distribusi Luar Ruangan: Dirancang untuk lingkungan luar ruangan, kabel ini secara khusus
dirancang untuk menahan tantangan lingkungan, memastikan kinerja yang dapat diandalkan di luar ruangan
skenario distribusi.
* Opsi Instalasi serbaguna: Kompatibel dengan beberapa metode instalasi termasuk udara
penyebaran, instalasi saluran, dan pengeboran langsung, memberikan fleksibilitas dalam perencanaan infrastruktur.
* Ideal untuk komunikasi jarak jauh dan jaringan daerah lokal: Dirancang untuk memenuhi kebutuhan
permintaan komunikasi jarak jauh dan pengaturan jaringan area lokal, memastikan
Transmisi data yang efektif dan efisien di berbagai jarak.
Karakteristik
* Kinerja mekanik dan suhu yang kuat: Memastikan fungsi yang dapat diandalkan di bawah berbagai
tekanan mekanik dan kondisi suhu.
* Tubing longgar bertenaga tinggi tahan hidrolisis: Mempunyai tabung longgar bertenaga tinggi
untuk hidrolisis, memastikan daya tahan kabel yang lebih lama.
* Senyawa Pengisi Tabung Khusus untuk Perlindungan Serat: Menggunakan senyawa pengisi khusus
di dalam tabung untuk memberikan perlindungan penting untuk serat optik.
* Ketahanan dan Fleksibilitas: Mengimbangi ketahanan dengan fleksibilitas, memudahkan serbaguna
instalasi di berbagai lingkungan.
* Langkah-langkah desain kedap air:
- Anggota kekuatan pusat: Menggunakan kawat baja sebagai anggota kekuatan pusat.
- Pengisian inti kabel: Memastikan pengisian penuh inti kabel dengan senyawa untuk meningkatkan
integritas kedap air.
- APL Moisture Barrier: Menggunakan Aluminium Polyethylene Laminate (APL) sebagai penghalang kelembaban.
- PSP Moisture-Proofing: Menerapkan polietilen (PSP) secara longitudinal untuk meningkatkan kelembaban.
- Water-Blocking Material: Mengintegrasikan bahan-bahan water-blocking untuk lebih memastikan perlindungan
untuk mencegah masuknya air.

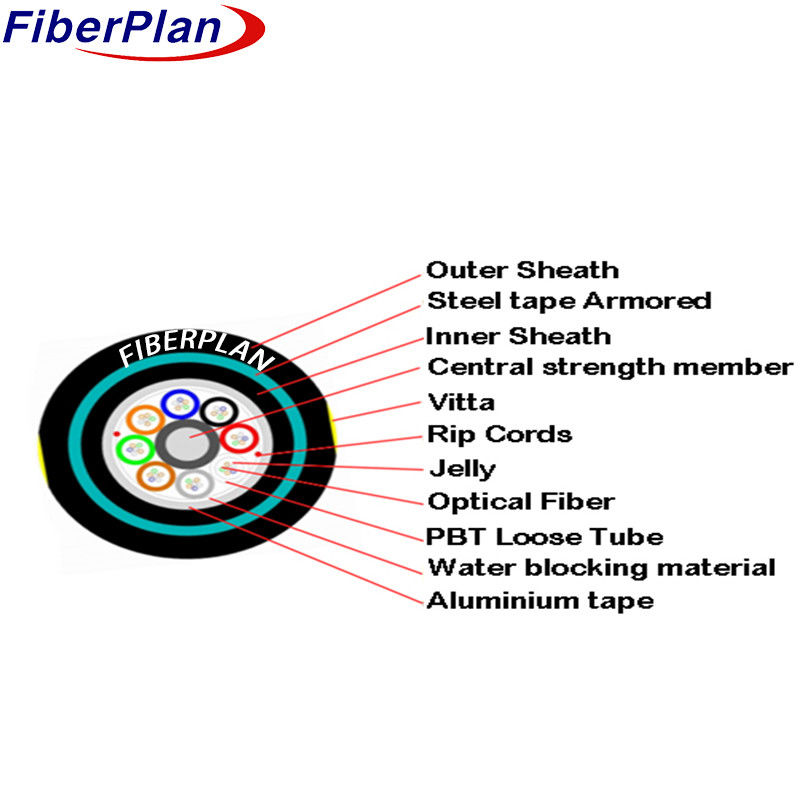

Rincian konstruksi kabel
| Jumlah serat |
12-144 inti |
| Tali pengisi |
4-0 |
| Penghalang Kelembaban |
Sistem pemblokiran air |
| Anggota kekuatan pusat |
bahan |
Kawat baja/FRP |
| ukuran |
1.3mm |
| Pengisian tabung |
Senyawa pengisi tabung |
| Lapisan dalam |
bahan |
PE/HDPE |
| diameter |
2.0mm |
| Tabung longgar |
bahan |
PBT |
| diameter |
F2.2 (luar/dalam) |
| Pengepungan bagian dalam |
bahan |
Pita aluminium |
| Pengepungan luar |
bahan |
Pita baja bergelombang |
| Lapisan luar |
bahan |
PE/HDPE |
| diameter |
10,7 ± 0,1 mm |
Warna serat
| Jumlah serat8 intiper tabung |
1 |
2 |
3 |
4 |
5 |
6 |
| Biru |
Oranye |
Hijau |
Berwarna cokelat |
Abu-abu |
Putih |
| 7 |
8 |
9 |
10 |
11 |
12 |
| Merah |
Hitam |
Kuning |
Violet |
Warna pink |
Aqua |
| Warna 13 ~ 24 akan ditandai dengan pelacak hitam. untuk warna hitam tidak perlu ditandai pelacak hitam, akan menggunakan warna alam sebagai gantinya. |
Kabel Karakteristik mekanik
| inti |
Diameter kabel |
berat badan |
| 24 inti ke 42 inti |
14.0±0.4mm |
150±4kg/km |
| 48 inti |
14.0±0.4mm |
200±4kg/km |
| 60 inti |
14.0±0.4mm |
205±4kg/km |
| 72 inti |
15.5±0.4mm |
210±4kg/km |
| 96 inti |
17.1 ± 0,4 mm |
270±4kg/km |
| 144 inti |
20.3±0.4mm |
310±4kg/km |
| Min Radius Lipat ((mm) |
jangka panjang |
10D |
| Min Radius Lipat ((mm) |
Jangka pendek |
20D |
| Min kekuatan tarik yang diizinkan ((N) |
jangka panjang |
3000 |
| Min kekuatan tarik yang diizinkan ((N) |
Jangka pendek |
4000 |
| Min. Beban penekanan yang diizinkan (N/100mm) |
jangka panjang |
1000 |
| Min. Beban penekanan yang diizinkan (N/100mm) |
jangka pendek |
3000 |
| Suhu operasi (°C) |
-40 ~ +70 |
| Suhu instalasi ((°C) |
-15 ~ +60 |
Karakteristik serat
| Gaya serat |
Satuan |
SM
G652 |
SM
G652D |
MM
50/125 |
MM
62.5/125 |
MM
OM3-300 |
| kondisi |
nm |
1310/1550 |
1310/1550 |
850/1300 |
850/1300 |
850/1300 |
| penyingkiran |
dB/km |
≤ |
≤ |
≤ |
≤ 3,0/1.0 |
≤ 3,0/1.0 |
| 0.36/0.23 |
0.34/0.22 |
3.0/1.0 |
- Aku tidak tahu. |
- Aku tidak tahu. |
| Depresi |
1550nm |
Ps/(nm*km) |
- Aku tidak tahu. |
≤ 18 |
- Aku tidak tahu. |
- Aku tidak tahu. |
Depresi |
| 1625nm |
Ps/(nm*km) |
- Aku tidak tahu. |
≤ 22 |
- Aku tidak tahu. |
- Aku tidak tahu. |
|
| Bandwidth |
850nm |
MHZ.KM |
- Aku tidak tahu. |
- Aku tidak tahu. |
¥400 |
¥160 |
Bandwidth |
| 1300nm |
MHZ.KM |
- Aku tidak tahu. |
- Aku tidak tahu. |
¥800 |
₹ 500 |
|
| Panjang gelombang dispersi nol |
nm |
1300-1324 |
¥1302,
≤1322 |
- Aku tidak tahu. |
- Aku tidak tahu. |
₹ 1295,
≤1320 |
| Kemiringan depresi nol |
nm |
≤ 0.092 |
≤ 0.091 |
- Aku tidak tahu. |
- Aku tidak tahu. |
- Aku tidak tahu. |
| PMD Serat Individu Maksimum |
|
≤ 0.2 |
≤ 0.2 |
- Aku tidak tahu. |
- Aku tidak tahu. |
≤ 0.11 |
| Nilai Link Desain PMD |
Ps ((nm2*km) |
≤ 0.12 |
≤ 0.08 |
- Aku tidak tahu. |
- Aku tidak tahu. |
- Aku tidak tahu. |
| Panjang gelombang pemotongan serat λc |
nm |
¢ 1180,
≤1330 |
¥1180,
≤1330 |
- Aku tidak tahu. |
- Aku tidak tahu. |
- Aku tidak tahu. |
Sutoff kabel
panjang gelombang λcc |
nm |
≤ 1260 |
≤ 1260 |
- Aku tidak tahu. |
- Aku tidak tahu. |
- Aku tidak tahu. |
| MFD |
1310nm |
Um.. |
9.2±0.4 |
9.2±0.4 |
- Aku tidak tahu. |
- Aku tidak tahu. |
- Aku tidak tahu. |
| 1550nm |
Um.. |
10.4±0.8 |
10.4±0.8 |
- Aku tidak tahu. |
- Aku tidak tahu. |
- Aku tidak tahu. |
Angka
Aperture ((NA) |
|
- Aku tidak tahu. |
- Aku tidak tahu. |
0.200±0.015 |
0.275±0.
015 |
0.200±0
.015 |
Langkah ((rata-rata dua arah
pengukuran) |
dB |
≤ 0.05 |
≤ 0.05 |
≤ 0.10 |
≤ 0.10 |
≤ 0.10 |
Ketidakelarasan pada serat
panjang dan titik |
dB |
≤ 0.05 |
≤ 0.05 |
≤ 0.10 |
≤ 0.10 |
≤ 0.10 |
| Ketidakkontinuitas |
Perbedaan backscatter
Koefisien |
dB/km |
≤ 0.05 |
≤ 0.03 |
≤ 0.08 |
≤ 0.10 |
≤ 0.08 |
| Persamaan atenuasi |
dB/km |
≤ 0.01 |
≤ 0.01 |
|
|
|
| Dimater inti |
Um.. |
|
|
50 ± 1.0 |
62.5±2.5 |
50 ± 1.0 |
| Diameter pelapis |
Um.. |
125.0±0.1 |
125.0±0.1 |
125.0±0.1 |
125.0±0.1 |
125.0±0.1 |
| Perlengkapan non-bentuk bulat |
% |
≤ 1.0 |
≤ 1.0 |
≤ 1.0 |
≤ 1.0 |
≤ 1.0 |
| Diameter lapisan |
Um.. |
242±7 |
242±7 |
242±7 |
242±7 |
242±7 |
Lapisan/kaffinch
Kesalahan konsentris |
Um.. |
≤ 12.0 |
≤ 12.0 |
≤ 12.0 |
≤ 12.0 |
≤ 12.0 |
| Lapisan non-sirkular |
% |
≤ 6.0 |
≤ 6.0 |
≤ 6.0 |
≤ 6.0 |
≤ 6.0 |
| Kesalahan konsentrisitas inti/lapisan |
Um.. |
≤ 0.6 |
≤ 0.6 |
≤ 1.5 |
≤ 1.5 |
≤ 1.5 |
| Curl ((radius) |
Um.. |
≤4 |
≤4 |
- Aku tidak tahu. |
- Aku tidak tahu. |
- Aku tidak tahu. |
|
