| Tempat asal | Cina |
| Nama merek | Fiberplan |
| Sertifikasi | ISO 9001; TÜV certificate |
| Nomor model | GYFTZY |

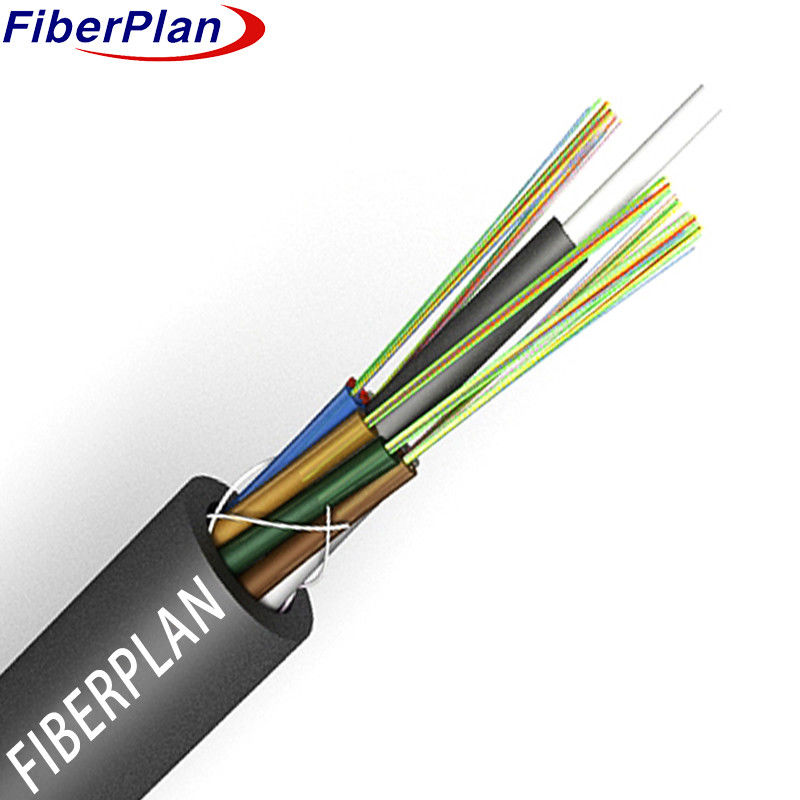

Kabel serat optik yang tidak bertulang yang diperkuat FRP tahan api GYFTZY
Deskripsi
Konstruksi kabel melibatkan menempatkan serat dalam tabung longgar plastik modulus tinggi yang kemudian diisi
Di tengah inti, Fiber Reinforced Plastic (FRP) bertindak sebagai bahan non-logam
Mengelilingi anggota kekuatan ini, tabung dan pengisi berserakan untuk membentuk kompak dan
Setelah inti kabel diisi dengan senyawa untuk perlindungan air, kabel selesai dengan
Penutup PE.
Aplikasi
1 Ideal untuk tujuan distribusi di luar ruangan.
2 Cocok untuk sistem transmisi tenaga batang.
3 Dilakukan pada akses dan jaringan lokal, terutama di daerah dengan gangguan elektromagnetik yang tinggi.
Karakteristik
1 Menampilkan kinerja mekanik dan suhu yang kuat.
2 Menggunakan tabung longgar dengan kekuatan tinggi dan tahan hidrolisis.
3 Menggunakan senyawa pengisi tabung khusus untuk memastikan perlindungan serat penting.
4 Menunjukkan ketahanan dan fleksibilitas.
5 Mengisi inti kabel sepenuhnya dengan senyawa pengisi.
Rincian struktur
| Spesifikasi | 6F | 12F | 24F | 36F | 48F | 72F | 96F | 144F |
|---|---|---|---|---|---|---|---|---|
| No. Serat | 6 | 12 | 24 | 36 | 48 | 72 | 96 | 144 |
| No. tabung | 1 | 2 | 4 | 3 | 4 | 6 | 8 | 12 |
| Serat per tabung | 6 | 6 | 6 | 12 | 12 | 12 | 12 | 12 |
| Nomor batang pengisi | 4 | 4 | 1 | 2 | 1 | 0 | 0 | 0 |
| Diameter tabung (± 0,1 mm) | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| Ketebalan tabung longgar | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 |
| Nom. Diameter luar (± 0,2 mm) | 8.6 | 8.6 | 8.6 | 8.6 | 8.6 | 9.2 | 10.8 | 13.4 |
| Nom. Ketebalan jaket (± 0,1 mm) | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| Bahan tabung longgar | PBT | PBT | PBT | PBT | PBT | PBT | PBT | PBT |
| Warna tabung longgar | Spektrum standar | Spektrum standar | Spektrum standar | Spektrum standar | Spektrum standar | Spektrum standar | Spektrum standar | Spektrum standar |
| Bahan anggota kekuatan pusat | FRP | FRP | FRP | FRP | FRP | FRP | FRP | FRP |
| Diameter anggota kekuatan pusat | 1.4mm (6-48F) | 1.4mm (6-48F) | 1.4mm (6-48F) | 1.4mm (6-48F) | 1.4mm (6-48F) | 2mm (72-144F) | 2mm (72-144F) | 2mm (72-144F) |
| Lapisan | - | - | - | - | - | PE (hanya untuk 96F-144F) | PE (hanya untuk 96F-144F) | PE (hanya untuk 96F-144F) |
| Bahan tongkat pengisi | PP | PP | PP | PP | PP | - | - | - |
| Warna tongkat pengisi | Hitam | Hitam | Hitam | Hitam | Hitam | - | - | - |
| Bahan sistem pemblokiran air | Gel pengisi | Gel pengisi | Gel pengisi | Gel pengisi | Gel pengisi | Gel pengisi | Gel pengisi | Gel pengisi |
| Bahan lapisan luar | PE | PE | PE | PE | PE | PE | PE | PE |
| Warna lapisan luar | Hitam | Hitam | Hitam | Hitam | Hitam | Hitam | Hitam |
Kinerja mekanik dan lingkungan
| Properti | jangka panjang | Jangka pendek |
|---|---|---|
| Kekuatan tarik | 600N | 1500N |
| Pengecoran beban | 300N/100mm | 1000N/100mm |
| Radius Lipat | Dinamis: 20D | Statik: 10D |
| Spesifikasi suhu | Penyimpanan: -20°C sampai +70°C | Instalasi: -10°C sampai +60°C |
Kinerja serat
| Gaya Serat | Satuan | SM G652D | MM 50/125 | MM 62.5/125 |
|---|---|---|---|---|
| Kondisi | mm | 1310/1550 | 850/1300 | 850/1300 |
| Atenuasi | dB/km | ≤ 0,36/0.22 | ≤ 3,0/1.0 | ≤ 3,0/1.0 |
| Diameter Lapisan | Um | 125 ± 0.5 | 125 ±0.5 | 125 ±0.5 |
| Lapisan Non-bentuk lingkaran | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 |
| Diameter Lapisan | Um | 242±6 | 242±6 | 242±6 |
