| Tempat asal | Cina |
| Nama merek | Fiberplan |
| Sertifikasi | ISO 9001; TÜV certificate |
| Nomor model | GYFTZY |

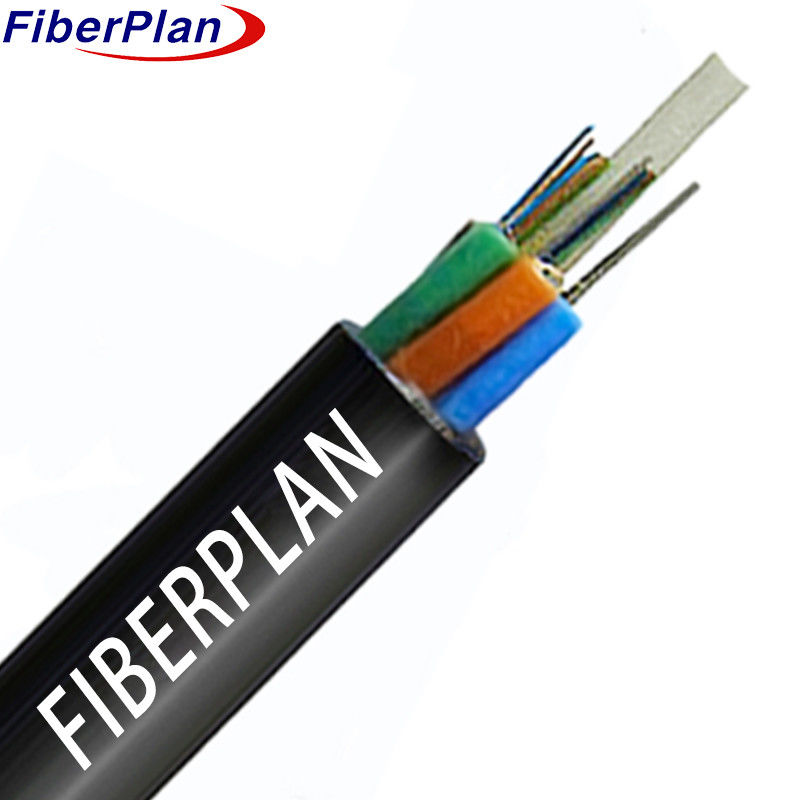

Outdoor Non Armored Single/Multi Mode Fire Retardant GYFTZY
Deskripsi
Pengaturan ini melibatkan penempatan serat dalam tabung plastik longgar modulus tinggi, diisi dengan tahan air
Komponen penting, Fiber Reinforced Plastic (FRP), berfungsi sebagai kekuatan non-logam
Membentang anggota kekuatan ini anggota, tabung dan pengisi yang terikat untuk membentuk
Untuk melindungi terhadap masuknya air, inti kabel diisi dengan lapisan pengisi pelindung
Akhirnya, kabel dilapisi dengan lapisan PE, menyelesaikan perakitan.
Aplikasi
☆ Ideal untuk jaringan distribusi luar ruangan.
☆ Cocok untuk sistem transmisi tenaga batang.
☆ Dapat diandalkan untuk jaringan akses dan jaringan lokal di daerah dengan gangguan elektromagnetik yang tinggi.
Karakteristik
☆ Kinerja mekanik dan suhu yang sangat baik.
☆ Tabung longgar kekuatan tinggi dengan tahan hidrolisis.
☆ Senyawa pengisi tabung khusus memastikan perlindungan serat penting.
☆ Ketahanan dan fleksibilitas yang unggul.
☆ Isi inti kabel penuh dengan senyawa pengisi tabung.
Rincian struktur
| Spesifikasi | 6F | 12F | 24F | 36F | 48F | 72F | 96F | 144F |
|---|---|---|---|---|---|---|---|---|
| No. Serat | 6 | 12 | 24 | 36 | 48 | 72 | 96 | 144 |
| No. tabung | 1 | 2 | 4 | 3 | 4 | 6 | 8 | 12 |
| Serat per tabung | 6 | 6 | 6 | 12 | 12 | 12 | 12 | 12 |
| Nomor batang pengisi | 4 | 4 | 1 | 2 | 1 | 0 | 0 | 0 |
| Diameter tabung (± 0,1 mm) | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| Ketebalan tabung longgar | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 |
| Nom. Diameter luar (± 0,2 mm) | 8.6 | 8.6 | 8.6 | 8.6 | 8.6 | 9.2 | 10.8 | 13.4 |
| Nom. Ketebalan jaket (± 0,1 mm) | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| Bahan tabung longgar | PBT | PBT | PBT | PBT | PBT | PBT | PBT | PBT |
| Warna tabung longgar | Spektrum standar | Spektrum standar | Spektrum standar | Spektrum standar | Spektrum standar | Spektrum standar | Spektrum standar | Spektrum standar |
| Bahan anggota kekuatan pusat | FRP | FRP | FRP | FRP | FRP | FRP | FRP | FRP |
| Diameter anggota kekuatan pusat | 1.4mm (6-48F) | 1.4mm (6-48F) | 1.4mm (6-48F) | 1.4mm (6-48F) | 1.4mm (6-48F) | 2mm (72-144F) | 2mm (72-144F) | 2mm (72-144F) |
| Lapisan | - | - | - | - | - | PE (hanya untuk 96F-144F) | PE (hanya untuk 96F-144F) | PE (hanya untuk 96F-144F) |
| Bahan tongkat pengisi | PP | PP | PP | PP | PP | - | - | - |
| Warna tongkat pengisi | Hitam | Hitam | Hitam | Hitam | Hitam | - | - | - |
| Bahan sistem pemblokiran air | Gel pengisi | Gel pengisi | Gel pengisi | Gel pengisi | Gel pengisi | Gel pengisi | Gel pengisi | Gel pengisi |
| Bahan lapisan luar | PE | PE | PE | PE | PE | PE | PE | PE |
| Warna lapisan luar | Hitam | Hitam | Hitam | Hitam | Hitam | Hitam | Hitam |
Kinerja mekanik dan lingkungan
| Properti | jangka panjang | Jangka pendek |
|---|---|---|
| Kekuatan tarik | 600N | 1500N |
| Pengecoran beban | 300N/100mm | 1000N/100mm |
| Radius Lipat | Dinamis: 20D | Statik: 10D |
| Spesifikasi suhu | Penyimpanan: -20°C sampai +70°C | Instalasi: -10°C sampai +60°C |
Kinerja serat
| Gaya Serat | Satuan | SM G652D | MM 50/125 | MM 62.5/125 |
|---|---|---|---|---|
| Kondisi | mm | 1310/1550 | 850/1300 | 850/1300 |
| Atenuasi | dB/km | ≤ 0,36/0.22 | ≤ 3,0/1.0 | ≤ 3,0/1.0 |
| Diameter Lapisan | Um | 125 ± 1 | 125 ± 1 | 125 ± 1 |
| Lapisan Non-bentuk lingkaran | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 |
| Diameter Lapisan | Um | 242±7 | 242±7 | 242±7 |
