| Tempat asal | Cina |
| Nama merek | Fiberplan |
| Sertifikasi | ISO 9001; TÜV certificate |
| Nomor model | GYXTW53 |

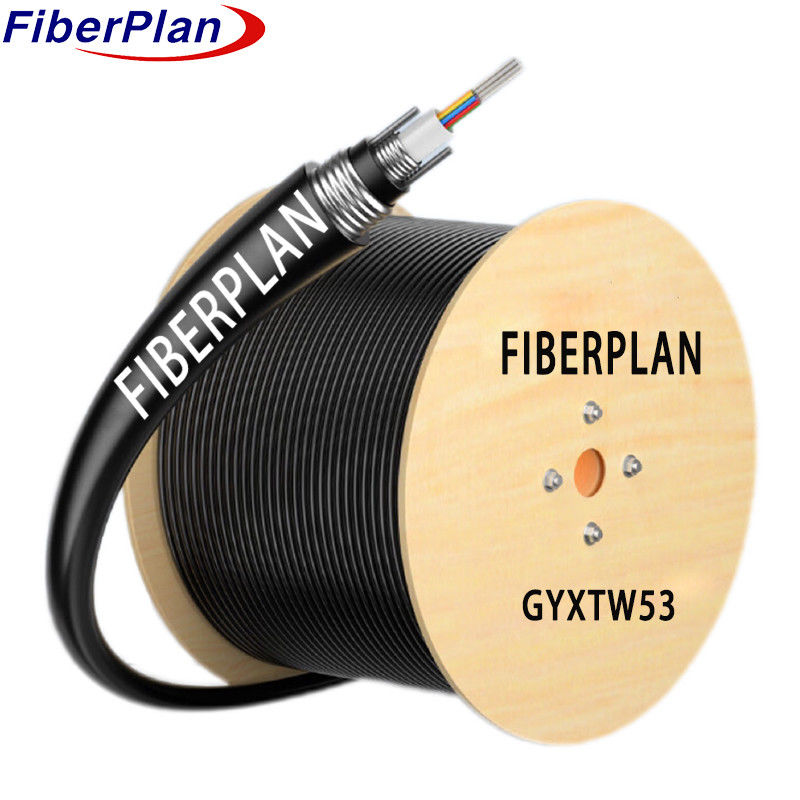

Double Steel Tape Armored Uni-Tube Parallel Steel Perkuat GYXTW53
Deskripsi
Serat optik diatur dalam tabung longgar yang terbuat dari plastik modulus tinggi yang kemudian
diisi dengan senyawa tahan air. Tabung dibalut oleh lapisan pita baja bergelombang, dan
bahan penghalang air dimasukkan antara pita baja bergelombang dan tabung longgar untuk mempertahankan
struktur kabel yang kompak dan kedap air. kabel baja paralel ditempatkan di kedua sisi pita baja
untuk kekuatan tambahan. Kabel selesai dengan poliethelin (PE) selubung, memberikan perlindungan keseluruhan
dan isolasi.
Aplikasi
* Kabel ini dirancang khusus untuk distribusi di luar ruangan, sangat cocok untuk berbagai kondisi lingkungan.
* Serbaguna dalam aplikasi, cocok untuk pemasangan melalui metode udara, saluran, dan penguburan, menawarkan fleksibilitas
dalam penyebaran.
* Menghadapi kebutuhan komunikasi jaringan jarak jauh dan daerah lokal, kabel ini menyediakan koneksi yang dapat diandalkan
solusi untuk berbagai kebutuhan konektivitas.
Karakteristik
* Dengan komponen paralel kawat baja dan pengisi untuk melindungi serat tabung, kabel ini dilengkapi dengan pita baja
untuk meningkatkan daya tahan.
* Menampilkan kinerja mekanik dan lingkungan yang sangat baik, memastikan keandalan dalam kondisi yang menantang.
* Dengan struktur kompak dan desain ringan, kabel ini menawarkan kepraktisan tanpa mengorbankan kekuatan.
* Pemasangan mudah, dan pengoperasiannya sederhana, menjadikannya pilihan yang efisien untuk berbagai aplikasi.
Rincian konstruksi kabel
| Jumlah serat | 2C-24C | ||||||
| Anggota kekuatan | Bahan | kawat baja | Diameter | 0.8mm | |||
| Tabung longgar | Bahan | PBT | Diameter | 2-16 inti | 2.2mm | ||
| 18-24 inti | 2.8mm | ||||||
| Pengisian tabung | Pembuatan | Senyawa pengisi | |||||
| Sistem pemblokiran air | Pembuatan | pita penghalang air | |||||
| Lapisan dalam | Bahan | MDPE | Warna | Hitam | |||
| Diameter | 70,6 ± 0,1 mm | Ketebalan | 1.5±0.2mm | ||||
| Lapisan luar | Bahan | MDPE | Warna | Hitam | |||
| Diameter | 12.2±0.3mm | Ketebalan | 10,7 ± 0,2 mm | ||||
Karakteristik mekanik dan lingkungan kabel
| Kekuatan tarik | Jangka panjang ((N) | 600N | |||||
| Jangka pendek ((N) | 1500N | ||||||
| Beban penekanan | Jangka panjang ((N) | 500N/mm | |||||
| Jangka pendek ((N) | 1500N/mm | ||||||
| Radius lentur | Dinamis | 20D | |||||
| Statik | 10D | ||||||
| Suhu pemasangan | -10°C+60°C | ||||||
| Suhu penyimpanan | -40°C+70°C | ||||||
Karakteristik serat
| Gaya serat | Satuan | SM G652D | MM 50/125 | MM 62.5/125 | |||
| Kondisi | mm | 1310/1550 | 850/1300 | 850/1300 | |||
| Atenuasi | dB/km | ≤ 0,36/0.23 | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |||
| Diameter pelapis | Um | 125 ± 0.5 | 125 ± 0.5 | 125 ± 0.5 | |||
| Perlengkapan non-bentuk bulat | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |||
| Diameter lapisan | Um | 242±6 | 242±6 | 242±6 | |||
