| Tempat asal | Cina |
| Nama merek | Fiberplan |
| Sertifikasi | ISO 9001; TÜV certificate |
| Nomor model | GYFTY |

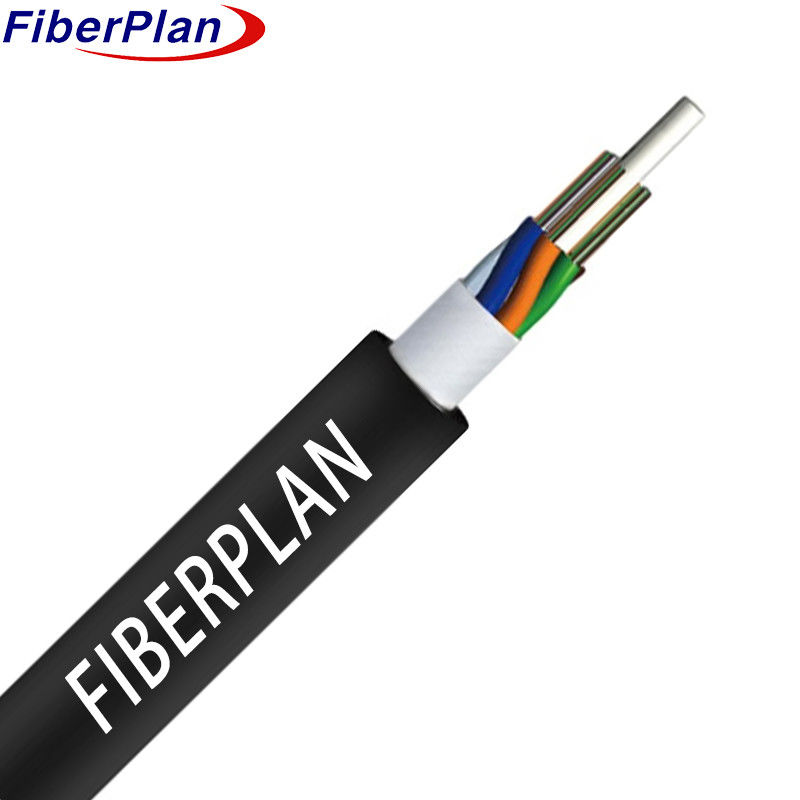

Kabel serat optik tanpa armor dengan pita penghalang air
Deskripsi
Serat-serat ini berada di dalam tabung fleksibel yang terbuat dari plastik yang kokoh.
Di dalam inti, ada bagian non-logam yang kuat yang disebut Fiber Reinforced Plastic (FRP).
Tabung dan pengisi diputar di sekitar bagian kekuatan pusat ini untuk membentuk inti yang ketat dan bulat.
di luar, inti ditutupi dengan pita tahan air, dan akhirnya seluruh kabel dilapisi dengan lapisan PE untuk
perlindungan.
Aplikasi
1 Cocok untuk distribusi di luar ruangan.
2 Dirancang untuk sistem transmisi daya batang.
3 Ideal untuk jaringan akses dan jaringan lokal di daerah dengan gangguan elektromagnetik yang tinggi.
Karakteristik
1 Menampilkan ketahanan mekanik yang kuat dan menangani perubahan suhu secara efektif.
2 Mempunyai tabung longgar dengan kekuatan tinggi dan tahan hidrolisis.
3 Menggunakan senyawa pengisi tabung khusus untuk memberikan perlindungan penting untuk serat.
4 Menunjukkan ketahanan terhadap menghancurkan sambil mempertahankan fleksibilitas.
5 Menggunakan senyawa pengisi untuk tabung longgar untuk memastikan perlindungan tambahan.
Rincian struktur
| Jumlah serat | 6F | 12F | 24F | 36F | 48F | 72F | 96F | 144F |
| Jumlah tabung | 1 | 2 | 4 | 3 | 4 | 6 | 8 | 12 |
| Serat per tabung | 6 | 6 | 6 | 12 | 12 | 12 | 12 | 12 |
| No. batang pengisi | 4 | 3 | 1 | 2 | 1 | 0 | 0 | 0 |
| Diameter tabung (± 0,1 mm) | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| Ketebalan tabung longgar (± 0,05mm) |
0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 |
| Nominal diameter luar (± 0,2 mm) | 8.6 | 8.6 | 8.6 | 8.6 | 8.6 | 9.2 | 10.8 | 13.4 |
| Ketebalan jaket (± 0,1 mm) |
1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| Tabung longgar | Bahan | PBT | Warna | Spektrum standar | ||||
| Batang pengisi | Bahan | PP | Warna | Hitam | ||||
| Pengisian tabung | Bahan | Senyawa pengisi | ||||||
| Anggota kekuatan pusat | Bahan | FRP | Diameter | 1.5mm (6 - 48F) | ||||
| 2mm (72 - 144F) | ||||||||
| Lapisan | PE (hanya untuk 96C -144C) | |||||||
| Sistem pemblokiran air | Bahan | pita penghalang air | ||||||
| Kabel retak | Jenis | 1110*2 | ||||||
| Kelenjar luar | Bahan | MDPE | Warna | Hitam | ||||
Kinerja mekanik dan lingkungan
| Kekuatan tarik | Jangka panjang ((N) | 600N | ||||||
| Jangka pendek ((N) | 1500N | |||||||
| Beban penekanan | Jangka panjang (N/100mm) | 300N/100mm | ||||||
| Jangka pendek (N/100mm) | 1000N/100mm | |||||||
| Radius lentur | Dinamis (mm) | 20D | ||||||
| Statik (mm) | 10D | |||||||
| Suhu penyimpanan | -20°C+70°C | |||||||
| Suhu pemasangan | -10°C+60°C | |||||||
Kinerja Serat
| Gaya serat | Satuan | SM G652D | MM 50/125 | MM 62.5/125 | ||||
| Kondisi | mm | 1310/1550 | 850/1300 | 850/1300 | ||||
| Atenuasi | dB/km | ≤ 0,36/0.22 | ≤ 3,0/1.0 | ≤ 3,0/1.0 | ||||
| Diameter pelapis | Um | 125 ± 0.2 | 125± 0.2 | 125± 0.2 | ||||
| Perlengkapan non-bentuk bulat | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ||||
| Diameter lapisan | Um | 242±3 | 242±3 | 242±3 | ||||
