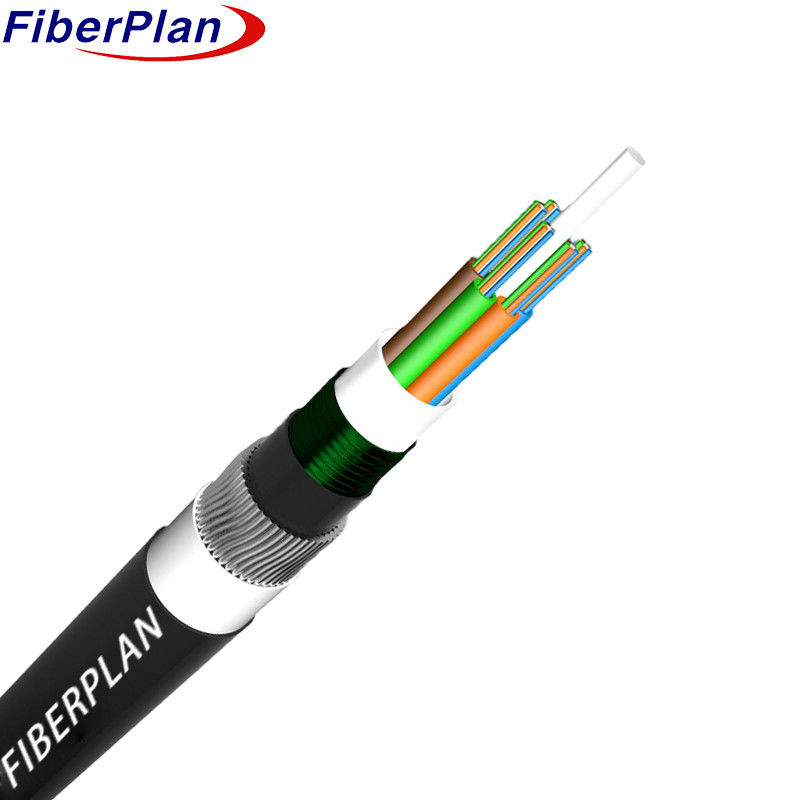

GYTA53 Kabel Pengeboran Langsung Kabel Optik Luar Ruang Berlapis Lapis Ganda
  • GYTA53 Kabel Pengeboran Langsung Kabel Optik Luar Ruang Berlapis Lapis Ganda
GYTA53 Kabel Pengeboran Langsung Kabel Optik Luar Ruang Berlapis Lapis Ganda

GYTA53 Kabel Pengeboran Langsung Kabel Optik Luar Ruang Berlapis Lapis Ganda

Tempat asal Cina
Nama merek Fiberplan
Sertifikasi ISO 9001; TÜV certificate
Nomor model GYTA53
Product Details
Aplikasi:
Instalasi luar ruangan/bawah tanah
Bahan jaket:
PE,LSZH,PVC,TPU,LSZH ATAU PVC
Pemasangan:
Pemakaman/udara/saluran
Struktur:
Tabung longgar
Jenis Armor:
Pita baja
Tahan UV:
Ya.
Panjang:
3Km atau Custom
Baju zirah:
pelindung pita baja
Warna:
Hitam
Peringkat Suhu:
-40°C~ + 90°C
Bahan jaket:
polietilen
Produsen:
Ya.
Cahaya Tinggi:

Kabel optik luar berlapis ganda

,

Kabel Pengeboran Langsung Berlapis Dua

,

GYTA53 Kabel Pemakaman Langsung

Payment & Shipping Terms
Kuantitas min Order
1 km
Harga
Negotiation
Kemasan rincian
Gendang Kayu
Waktu pengiriman
5 ~ 8 hari kerja
Syarat-syarat pembayaran
L/C, L/C, D/P, T/T, Western Union, MoneyGram
Menyediakan kemampuan
5000 km per bulan
Product Description

Kabel optik luar berlapis ganda berlapis ganda GYTA53



Deskripsi

Konstruksi kabel terdiri dari serat optik yang ditempatkan dalam tabung longgar plastik modulus tinggi yang diisi

Pada intinya, kawat baja, kadang-kadang dilapisi dengan polietilen

untuk kabel dengan jumlah serat tinggi, berfungsi sebagai anggota kekuatan logam.

dan pengisi terikat untuk membentuk inti kabel yang kompak dan melingkar.

senyawa untuk mencegah air masuk, diikuti dengan penerapan lapisan dalam PE tipis.

diperkuat dengan lapisan PSP yang diterapkan secara longitudinal dan dilengkapi dengan lapisan luar PE

untuk meningkatkan daya tahan dan perlindungan terhadap elemen eksternal.



Aplikasi

*Adaptasi Distribusi Luar:Disesuaikan untuk lingkungan luar, kabel ini secara khusus

dirancang untuk menahan tantangan lingkungan, memastikan kinerja yang dapat diandalkan di luar ruangan

skenario distribusi.

*Pilihan Pemasangan Serbaguna:Kompatibel dengan beberapa metode pemasangan termasuk antena

penyebaran, instalasi saluran, dan pengeboran langsung, memberikan fleksibilitas dalam perencanaan infrastruktur.

*Ideal untuk Komunikasi Jaringan Jarak Jauh dan Daerah Lokal:Dirancang untuk memenuhi kebutuhan

permintaan komunikasi jarak jauh dan pengaturan jaringan area lokal, memastikan

Transmisi data yang efektif dan efisien di berbagai jarak.



Karakteristik

* Kinerja mekanik dan suhu yang kuat:Memastikan fungsi yang dapat diandalkan di bawah berbagai kondisi

tekanan mekanik dan kondisi suhu.

*Hydrolysis-Resistant High-Strength Loose Tube:Memiliki tabung longgar kekuatan tinggi tahan terhadap

hidrolisis, memastikan daya tahan kabel yang berkepanjangan.

*Specialised Tube Filling Compound untuk Perlindungan Serat:Menggunakan senyawa pengisi khusus

di dalam tabung untuk memberikan perlindungan penting untuk serat optik.

* Rintangan dan Fleksibilitas:Mengimbangi ketahanan dengan fleksibilitas, memfasilitasi fleksibilitas

instalasi di berbagai lingkungan.

* Langkah-langkah desain kedap air:
-Anggota Kekuatan Pusat:Menggunakan kawat baja sebagai anggota kekuatan pusat.
- Pengisian inti kabel:Memastikan pengisian penuh inti kabel dengan senyawa untuk meningkatkan

integritas kedap air.
- APL Moisture Barrier:Menggunakan Aluminium Polyethylene Laminate (APL) sebagai penghalang kelembaban.
- PSP Moisture-Proofing: Menerapkan polietilena (PSP) secara longitudinal untuk meningkatkan kelembaban.
- Bahan penghalang air:Menggabungkan bahan penghalang air untuk memastikan perlindungan lebih lanjut

untuk mencegah masuknya air.



Rincian konstruksi kabel

Jumlah serat 12-144 inti
Tali pengisi 4-0
Penghalang Kelembaban Sistem pemblokiran air
Anggota kekuatan pusat bahan Kawat baja/FRP
ukuran 1.3mm
Pengisian tabung Senyawa pengisi tabung
Lapisan dalam bahan PE/HDPE
diameter 2.0mm
Tabung longgar bahan PBT
diameter F2.2 (luar/dalam)
Pengepungan bagian dalam bahan Pita aluminium
Pengepungan luar bahan Pita baja bergelombang
Lapisan luar bahan PE/HDPE
diameter 10,7 ± 0,1 mm



Warna serat

Jumlah serat8 intiper tabung 1 2 3 4 5 6
Biru Oranye Hijau Berwarna cokelat Abu-abu Putih
7 8 9 10 11 12
Merah Hitam Kuning Violet Warna pink Aqua
Warna 13 ~ 24 akan ditandai dengan pelacak hitam. untuk warna hitam tidak perlu ditandai pelacak hitam, akan menggunakan warna alam sebagai gantinya.



Kabel Karakteristik mekanik

inti Diameter kabel berat badan
24 inti ke 42 inti 14.0±0.4mm 150±4kg/km
48 inti 14.0±0.4mm 200±4kg/km
60 inti 14.0±0.4mm 205±4kg/km
72 inti 15.5±0.4mm 210±4kg/km
96 inti 17.1 ± 0,4 mm 270±4kg/km
144 inti 20.3±0.4mm 310±4kg/km
Min Radius Lipat ((mm) jangka panjang 10D
Min Radius Lipat ((mm) Jangka pendek 20D
Min kekuatan tarik yang diizinkan ((N) jangka panjang 3000
Min kekuatan tarik yang diizinkan ((N) Jangka pendek 4000
Min. Beban penekanan yang diizinkan (N/100mm) jangka panjang 1000
Min. Beban penekanan yang diizinkan (N/100mm) jangka pendek 3000
Suhu operasi (°C) -40 ~ +70
Suhu instalasi ((°C) -15 ~ +60



Karakteristik serat

Gaya serat Satuan SM
G652		 SM
G652D		 MM
50/125		 MM
62.5/125		 MM
OM3-300
kondisi nm 1310/1550 1310/1550 850/1300 850/1300 850/1300
penyingkiran dB/km ≤ ≤ ≤ ≤ 3,0/1.0 ≤ 3,0/1.0
0.36/0.23 0.34/0.22 3.0/1.0 - Aku tidak tahu. - Aku tidak tahu.
Depresi 1550nm Ps/(nm*km) - Aku tidak tahu. ≤ 18 - Aku tidak tahu. - Aku tidak tahu. Depresi
1625nm Ps/(nm*km) - Aku tidak tahu. ≤ 22 - Aku tidak tahu. - Aku tidak tahu. 　
Bandwidth 850nm MHZ.KM - Aku tidak tahu. - Aku tidak tahu. ¥400 ¥160 Bandwidth
1300nm MHZ.KM - Aku tidak tahu. - Aku tidak tahu. ¥800 ₹ 500 　
Panjang gelombang dispersi nol nm 1300-1324 ¥1302,
≤1322		 - Aku tidak tahu. - Aku tidak tahu. ₹ 1295,
≤1320
Kemiringan depresi nol nm ≤ 0.092 ≤ 0.091 - Aku tidak tahu. - Aku tidak tahu. - Aku tidak tahu.
PMD Serat Individu Maksimum 　 ≤ 0.2 ≤ 0.2 - Aku tidak tahu. - Aku tidak tahu. ≤ 0.11
Nilai Link Desain PMD Ps ((nm2*km) ≤ 0.12 ≤ 0.08 - Aku tidak tahu. - Aku tidak tahu. - Aku tidak tahu.
Panjang gelombang pemotongan serat λc nm ¢ 1180,
≤1330		 ¥1180,
≤1330		 - Aku tidak tahu. - Aku tidak tahu. - Aku tidak tahu.
Sutoff kabel
panjang gelombang λcc		 nm ≤ 1260 ≤ 1260 - Aku tidak tahu. - Aku tidak tahu. - Aku tidak tahu.
MFD 1310nm Um.. 9.2±0.4 9.2±0.4 - Aku tidak tahu. - Aku tidak tahu. - Aku tidak tahu.
1550nm Um.. 10.4±0.8 10.4±0.8 - Aku tidak tahu. - Aku tidak tahu. - Aku tidak tahu.
Angka
Aperture ((NA)		 　 - Aku tidak tahu. - Aku tidak tahu. 0.200±0.015 0.275±0.
015		 0.200±0
.015
Langkah ((rata-rata dua arah
pengukuran)		 dB ≤ 0.05 ≤ 0.05 ≤ 0.10 ≤ 0.10 ≤ 0.10
Ketidakelarasan pada serat
panjang dan titik		 dB ≤ 0.05 ≤ 0.05 ≤ 0.10 ≤ 0.10 ≤ 0.10
Ketidakkontinuitas
Perbedaan backscatter
Koefisien		 dB/km ≤ 0.05 ≤ 0.03 ≤ 0.08 ≤ 0.10 ≤ 0.08
Persamaan atenuasi dB/km ≤ 0.01 ≤ 0.01 　 　 　
Dimater inti Um.. 　 　 50 ± 1.0 62.5±2.5 50 ± 1.0
Diameter pelapis Um.. 125.0±0.1 125.0±0.1 125.0±0.1 125.0±0.1 125.0±0.1
Perlengkapan non-bentuk bulat % ≤ 1.0 ≤ 1.0 ≤ 1.0 ≤ 1.0 ≤ 1.0
Diameter lapisan Um.. 242±7 242±7 242±7 242±7 242±7
Lapisan/kaffinch
Kesalahan konsentris		 Um.. ≤ 12.0 ≤ 12.0 ≤ 12.0 ≤ 12.0 ≤ 12.0
Lapisan non-sirkular % ≤ 6.0 ≤ 6.0 ≤ 6.0 ≤ 6.0 ≤ 6.0
Kesalahan konsentrisitas inti/lapisan Um.. ≤ 0.6 ≤ 0.6 ≤ 1.5 ≤ 1.5 ≤ 1.5
Curl ((radius) Um.. ≤4 ≤4 - Aku tidak tahu. - Aku tidak tahu. - Aku tidak tahu.







GYTA53 Kabel Pengeboran Langsung Kabel Optik Luar Ruang Berlapis Lapis Ganda 0

GYTA53 Kabel Pengeboran Langsung Kabel Optik Luar Ruang Berlapis Lapis Ganda 1

GYTA53 Kabel Pengeboran Langsung Kabel Optik Luar Ruang Berlapis Lapis Ganda 2
