| Tempat asal | Cina |
| Nama merek | Fiberplan |
| Sertifikasi | ISO 9001; TÜV certificate |
| Nomor model | GYTA53 |

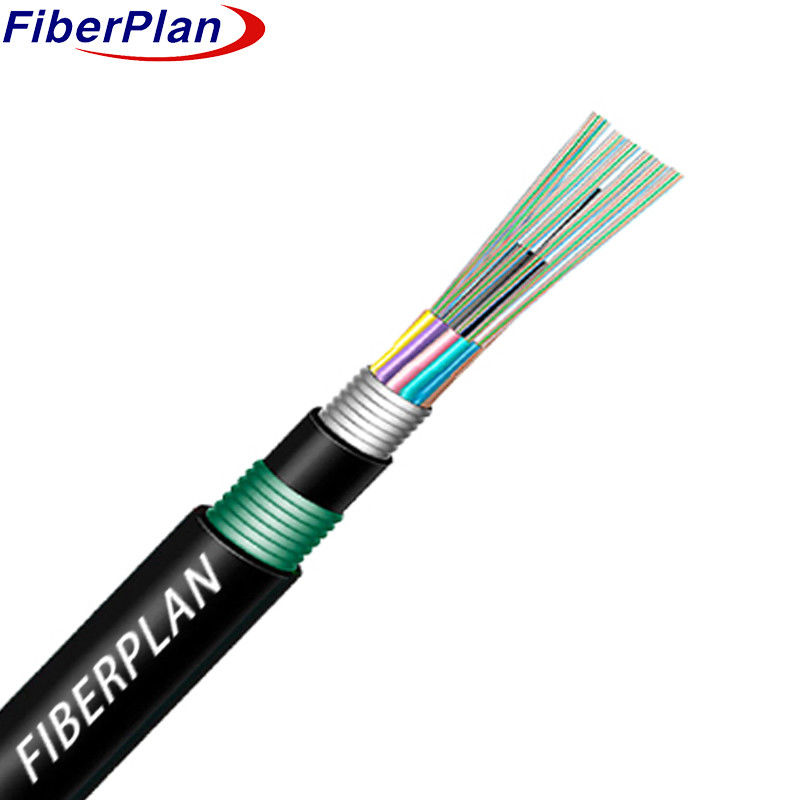

Kabel optik luar berlapis ganda berlapis ganda GYTA53
Deskripsi
Konstruksi kabel termasuk serat optik yang ditempatkan dalam tabung longgar plastik modulus tinggi yang diisi
Pada intinya, kawat baja, kadang-kadang dilapisi dengan polietilen
untuk kabel dengan jumlah serat tinggi, bertindak sebagai anggota kekuatan logam.
Filler yang terikat untuk menciptakan kompak, lingkaran inti kabel. inti ini diisi dengan senyawa untuk
mencegah masuknya air, diikuti dengan penerapan lapisan dalam PE tipis.
diperkuat dengan lapisan PSP yang diterapkan secara longitudinal dan selesai dengan lapisan luar PE untuk meningkatkan
daya tahan dan perlindungan terhadap elemen eksternal.
Aplikasi
* Adaptasi Distribusi Luar Ruangan: Dirancang untuk lingkungan luar ruangan, kabel ini secara khusus
dirancang untuk menahan tantangan lingkungan, memastikan kinerja yang dapat diandalkan di luar ruangan
skenario distribusi.
* Opsi Instalasi serbaguna: Kompatibel dengan berbagai metode instalasi termasuk udara
penyebaran, instalasi saluran, dan pengeboran langsung, menawarkan fleksibilitas dalam perencanaan infrastruktur.
* Ideal untuk jarak jauh dan Komunikasi Jaringan Area Lokal: Disesuaikan untuk memenuhi permintaan
dari kedua komunikasi jarak jauh dan pengaturan jaringan area lokal, memastikan efektif dan
Transmisi data yang efisien pada jarak yang berbeda.
Karakteristik
* Kinerja mekanik dan suhu yang kuat: Memastikan fungsi yang dapat diandalkan di bawah berbagai
tekanan mekanik dan kondisi suhu.
* Hidrolisis-Resistant High-Strength Loose Tube: Mempunyai tabung longgar kekuatan tinggi tahan terhadap
hidrolisis, memastikan daya tahan kabel yang berkepanjangan.
* Senyawa Pengisi Tabung Khusus untuk Perlindungan Serat: Menggunakan senyawa pengisi khusus
di dalam tabung untuk memberikan perlindungan penting untuk serat optik.
* Ketahanan dan Fleksibilitas: Mengimbangi ketahanan dengan fleksibilitas, memudahkan serbaguna
instalasi di berbagai lingkungan.
* Langkah-langkah desain kedap air:
- Anggota kekuatan pusat: Menggunakan kawat baja sebagai anggota kekuatan pusat.
- Pengisian inti kabel: Memastikan 100% pengisian inti kabel dengan senyawa untuk meningkatkan kedap air
integritas.
- APL Moisture Barrier: Menggunakan Aluminium Polyethylene Laminate (APL) sebagai penghalang kelembaban.
- PSP Moisture-Proofing: Menggunakan polietilena (PSP) secara longitudinal untuk meningkatkan kelembaban.
- Water-Blocking Material: Menggabungkan bahan-bahan yang menghalangi air untuk lebih memastikan perlindungan terhadap
masuknya air.
Rincian konstruksi kabel
| Jumlah serat | 12-144 inti | |||||||
| Tali pengisi | 4-0 | |||||||
| Penghalang Kelembaban | Sistem pemblokiran air | |||||||
| Anggota kekuatan pusat | bahan | Kawat baja/FRP | ||||||
| ukuran | 1.3mm | |||||||
| Pengisian tabung | Senyawa pengisi tabung | |||||||
| Lapisan dalam | bahan | PE/HDPE | ||||||
| diameter | 2.0mm | |||||||
| Tabung longgar | bahan | PBT | ||||||
| diameter | F2.2 (luar/dalam) | |||||||
| Pengepungan bagian dalam | bahan | Pita aluminium | ||||||
| Pengepungan luar | bahan | Pita baja bergelombang | ||||||
| Lapisan luar | bahan | PE/HDPE | ||||||
| diameter | 10,7 ± 0,1 mm | |||||||
Warna serat
| Jumlah serat8 intiper tabung | 1 | 2 | 3 | 4 | 5 | 6 |
| Biru | Oranye | Hijau | Berwarna cokelat | Abu-abu | Putih | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Merah | Hitam | Kuning | Violet | Warna pink | Aqua | |
| Warna 13 ~ 24 akan ditandai dengan pelacak hitam. untuk warna hitam tidak perlu ditandai pelacak hitam, akan menggunakan warna alam sebagai gantinya. | ||||||
Kabel Karakteristik mekanik
| inti | Diameter kabel | berat badan | |||||
| 24 inti ke 42 inti | 14.0±0.4mm | 150±4kg/km | |||||
| 48 inti | 14.0±0.4mm | 200±4kg/km | |||||
| 60 inti | 14.0±0.4mm | 205±4kg/km | |||||
| 72 inti | 15.5±0.4mm | 210±4kg/km | |||||
| 96 inti | 17.1 ± 0,4 mm | 270±4kg/km | |||||
| 144 inti | 20.3±0.4mm | 310±4kg/km | |||||
| Min Radius Lipat ((mm) | jangka panjang | 10D | |||||
| Min Radius Lipat ((mm) | Jangka pendek | 20D | |||||
| Min kekuatan tarik yang diizinkan ((N) | jangka panjang | 3000 | |||||
| Min kekuatan tarik yang diizinkan ((N) | Jangka pendek | 4000 | |||||
| Min. Beban penekanan yang diizinkan (N/100mm) | jangka panjang | 1000 | |||||
| Min. Beban penekanan yang diizinkan (N/100mm) | jangka pendek | 3000 | |||||
| Suhu operasi (°C) | -40 ~ +70 | ||||||
| Suhu instalasi ((°C) | -15 ~ +60 | ||||||
Karakteristik serat
| Gaya serat | Satuan | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| kondisi | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| penyingkiran | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | - Aku tidak tahu. | - Aku tidak tahu. | |||
| Depresi | 1550nm | Ps/(nm*km) | - Aku tidak tahu. | ≤ 18 | - Aku tidak tahu. | - Aku tidak tahu. | Depresi |
| 1625nm | Ps/(nm*km) | - Aku tidak tahu. | ≤ 22 | - Aku tidak tahu. | - Aku tidak tahu. | ||
| Bandwidth | 850nm | MHZ.KM | - Aku tidak tahu. | - Aku tidak tahu. | ¥400 | ¥160 | Bandwidth |
| 1300nm | MHZ.KM | - Aku tidak tahu. | - Aku tidak tahu. | ¥800 | ₹ 500 | ||
| Panjang gelombang dispersi nol | nm | 1300-1324 | ¥1302, ≤1322 |
- Aku tidak tahu. | - Aku tidak tahu. | ₹ 1295, ≤1320 |
|
| Kemiringan depresi nol | nm | ≤ 0.092 | ≤ 0.091 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | |
| PMD Serat Individu Maksimum | ≤ 0.2 | ≤ 0.2 | - Aku tidak tahu. | - Aku tidak tahu. | ≤ 0.11 | ||
| Nilai Link Desain PMD | Pls.2*km) | ≤ 0.12 | ≤ 0.08 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | |
| Panjang gelombang pemotongan serat λc | nm | ¢ 1180, ≤1330 |
¥1180, ≤1330 |
- Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | |
| Sutoff kabel panjang gelombang λcc |
nm | ≤ 1260 | ≤ 1260 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | |
| MFD | 1310nm | Um.. | 9.2±0.4 | 9.2±0.4 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. |
| 1550nm | Um.. | 10.4±0.8 | 10.4±0.8 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | |
| Angka Aperture ((NA) |
- Aku tidak tahu. | - Aku tidak tahu. | 0.200±0.015 | 0.275±0. 015 |
0.200±0 .015 |
||
| Langkah ((rata-rata dua arah pengukuran) |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Ketidakelarasan pada serat panjang dan titik |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Ketidakkontinuitas | |||||||
| Perbedaan backscatter Koefisien |
dB/km | ≤ 0.05 | ≤ 0.03 | ≤ 0.08 | ≤ 0.10 | ≤ 0.08 | |
| Persamaan atenuasi | dB/km | ≤ 0.01 | ≤ 0.01 | ||||
| Dimater inti | Um.. | 50 ± 1.0 | 62.5±2.5 | 50 ± 1.0 | |||
| Diameter pelapis | Um.. | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | |
| Perlengkapan non-bentuk bulat | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |
| Diameter lapisan | Um.. | 242±7 | 242±7 | 242±7 | 242±7 | 242±7 | |
| Lapisan/kaffinch Kesalahan konsentris |
Um.. | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | |
| Lapisan non-sirkular | % | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | |
| Kesalahan konsentrisitas inti/lapisan | Um.. | ≤ 0.6 | ≤ 0.6 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 | |
| Curl ((radius) | Um.. | ≤4 | ≤4 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | |
