| Tempat asal | Cina |
| Nama merek | Fiberplan |
| Sertifikasi | ISO 9001; TÜV certificate |
| Nomor model | GYTS |

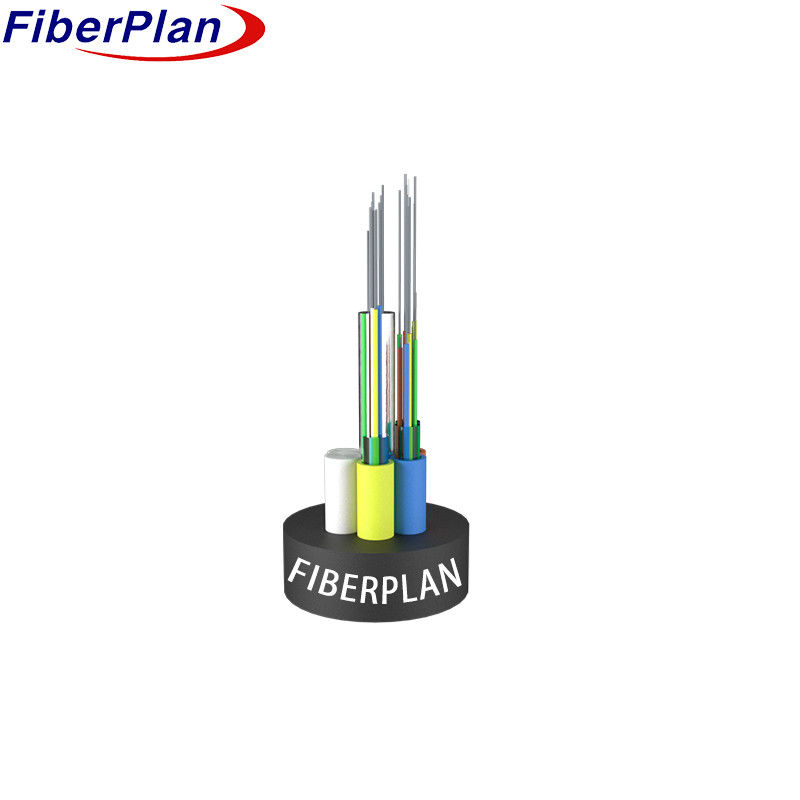

Kabel Serat Optik Multi-Tube Armored GYTS yang Dapat Diandalkan
Deskripsi
1Desain Outdoor-Ready: Dirancang untuk menahan berbagai kondisi lingkungan, kabel ini
memastikan kinerja yang dapat diandalkan di lingkungan luar ruangan.
2Opsi Pemasangan Serbaguna: Kompatibel dengan instalasi udara dan pembukaan pipa
metode, menyediakan solusi penyebaran yang fleksibel untuk memenuhi berbagai persyaratan instalasi.
3. Versatilitas Komunikasi: Memfasilitasi transfer data yang efisien untuk kedua transmisi jarak jauh
dan jaringan area lokal, memastikannya memenuhi kebutuhan berbagai aplikasi komunikasi.
Aplikasi
1. Ketahanan di luar ruangan: Dirancang untuk lingkungan luar ruangan, memastikan kinerja yang dapat diandalkan di
kondisi cuaca yang menantang.
2Instalasi serbaguna: Menawarkan pilihan penyebaran fleksibel yang cocok untuk udara dan pipa
instalasi, beradaptasi dengan berbagai kebutuhan.
3. Adaptabilitas Komunikasi: Memfasilitasi transfer data mulus untuk kedua jarak jauh
Transmisi dan jaringan area lokal, mengakomodasi berbagai pengaturan komunikasi di
jarak yang berbeda.
Karakteristik
1Kinerja yang dapat disesuaikan: Memastikan operasi yang konsisten di berbagai suhu dan
tekanan mekanik, menjaga keandalan dalam lingkungan yang beragam.
2. Konstruksi yang kokoh: Fitur tahan hidrolisis, tabung longgar kekuatan tinggi yang memberikan
daya tahan, bahkan dalam kondisi lembab.
3Perlindungan Serat: Menggunakan senyawa khusus dalam tabung untuk melindungi serat secara efektif
dari potensi kerusakan.
4Kekuatan dan Fleksibilitas: Mengimbangi ketahanan menghancurkan, fleksibilitas, dan perlindungan UV dengan
Penutup PE yang dirancang untuk menahan tekanan eksternal.
5. Desain kedap air: Mengintegrasikan kawat baja anggota kekuatan pusat, mengisi senyawa dalam
tabung dan inti kabel, dan lapisan PSP untuk menjaga integritas kedap air dan meningkatkan kelembaban
resistensi.
Rincian konstruksi kabel
| Jumlah serat | 2 ~ 144 inti | |||||||
| Penghalang Kelembaban | Sistem pemblokiran air | |||||||
| Anggota kekuatan pusat | Bahan | Kawat baja/FRP/FRP dengan penutup PE | ||||||
| ukuran | 1.5mm~2.0mm | |||||||
| Tabung longgar | bahan | PBT | ||||||
| diameter | F2.2 (luar/dalam) | |||||||
| Pengisian tabung | Senyawa pengisi tabung | |||||||
| Perisai | Bahan | Pita baja bergelombang | ||||||
| Lapisan luar | bahan | PE,HDPE | ||||||
| diameter | 8.0±0.2mm | |||||||
Warna serat
|
Jumlah serat 8 intipertabung |
1 | 2 | 3 | 4 | 5 | 6 |
| Biru | Oranye | Hijau | Berwarna cokelat | Abu-abu | Putih | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Merah | Hitam | Kuning | Violet | Warna pink | Aqua | |
| Warna 13 ~ 24 akan ditandai dengan pelacak hitam. untuk warna hitam tidak perlu ditandai pelacak hitam, akan menggunakan warna alam sebagai gantinya. | ||||||
Kabel Karakteristik mekanik
| inti | Diameter kabel | berat badan | |||||
| 2 inti hingga 60 inti | 8.0±0.2mm | 115±2kg/km | |||||
| 72 inti | 100,4 ± 0,2 mm | 120±4kg/km | |||||
| 96 inti | 12.4±0.3mm | 180±5kg/km | |||||
| 144 inti | 140,4 ± 0,4 mm | 245±5kg/km | |||||
| Min Radius Lipat ((mm) | jangka panjang | 10D | |||||
| Menekuk Min Radius ((mm) |
Jangka pendek | 20D | |||||
| Min diizinkan Kekuatan tarik ((N) |
jangka panjang | 600 | |||||
| Min diizinkan Kekuatan tarik ((N) |
Jangka pendek | 1500 | |||||
| Pengecoran beban (N/100mm) | jangka panjang | 300 | |||||
| Pengecoran beban (N/100mm) | jangka pendek | 1000 | |||||
| Operasi suhu (°C) |
-40 ~ +70 | ||||||
| Pemasangan suhu ((°C) |
-20 ~ +60 | ||||||
Karakteristik serat
| Gaya serat | Satuan | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| kondisi | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| penyingkiran | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | - Aku tidak tahu. | - Aku tidak tahu. | |||
| Depresi | 1550nm | Ps/(nm*km) | - Aku tidak tahu. | ≤ 18 | - Aku tidak tahu. | - Aku tidak tahu. | Depresi |
| 1625nm | Ps/(nm*km) | - Aku tidak tahu. | ≤ 22 | - Aku tidak tahu. | - Aku tidak tahu. | ||
| Bandwidth | 850nm | MHZ.KM | - Aku tidak tahu. | - Aku tidak tahu. | ¥400 | ¥160 | Bandwidth |
| 1300nm | MHZ.KM | - Aku tidak tahu. | - Aku tidak tahu. | ¥800 | ₹ 500 | ||
| Panjang gelombang dispersi nol | nm | 1300-1324 | ¥1302, ≤1322 |
- Aku tidak tahu. | - Aku tidak tahu. | ₹ 1295, ≤1320 |
|
| Kemiringan depresi nol | nm | ≤ 0.092 | ≤ 0.091 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | |
| PMD Serat Individu Maksimum | ≤ 0.2 | ≤ 0.2 | - Aku tidak tahu. | - Aku tidak tahu. | ≤ 0.11 | ||
| Nilai Link Desain PMD | Pls.2*km) | ≤ 0.12 | ≤ 0.08 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | |
| Panjang gelombang pemotongan serat λc | nm | ¢ 1180, ≤1330 |
¥1180, ≤1330 |
- Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | |
| Sutoff kabel panjang gelombang λcc |
nm | ≤ 1260 | ≤ 1260 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | |
| MFD | 1310nm | Um.. | 9.2±0.2 | 9.2±0.2 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. |
| 1550nm | Um.. | 10.4±0.6 | 10.4±0.6 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | |
| Aperture numerik (NA) | - Aku tidak tahu. | - Aku tidak tahu. | 0.200±0.015 | 0.275±0. 015 |
0.200±0 .015 |
||
| Langkah ((rata-rata dua arah pengukuran) |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Ketidakelarasan pada serat panjang dan titik |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Ketidakkontinuitas | |||||||
| Perbedaan backscatter Koefisien |
dB/km | ≤ 0.05 | ≤ 0.03 | ≤ 0.08 | ≤ 0.10 | ≤ 0.08 | |
| Persamaan atenuasi | dB/km | ≤ 0.01 | ≤ 0.01 | ||||
| Dimater inti | Um.. | 50±0.9 | 62.5±2.1 | 50±0.9 | |||
| Diameter pelapis | Um.. | 125.0±0.2 | 125.0±0.2 | 125.0±0.3 | 125.0±0.3 | 125.0±0.5 | |
| Perlengkapan non-bentuk bulat | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |
| Diameter lapisan | Um.. | 242±5 | 242±5 | 242±5 | 242±5 | 242±5 | |
| Lapisan/kaffinch Kesalahan konsentris |
Um.. | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | |
| Lapisan non-sirkular | % | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | |
| Kesalahan konsentrisitas inti/lapisan | Um.. | ≤ 0.6 | ≤ 0.6 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 | |
| Curl ((radius) | Um.. | ≤4 | ≤4 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | |
