Tempat asal | Cina |
Nama merek | Fiberplan |
Sertifikasi | ISO 9001; TÜV certificate |
Nomor model | ADSS |

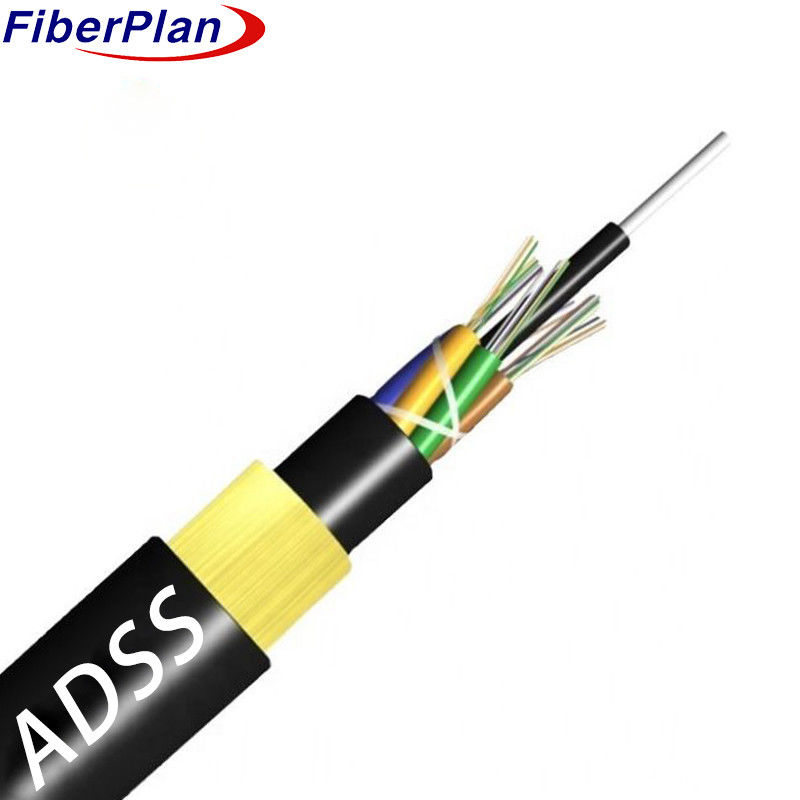

Kabel serat optik ADSS yang diperkuat dengan benang Kevlar double sheath
Deskripsi
Kabel ADSS (All-Dielectric Self-Supporting) menggunakan konstruksi tabung yang longgar untuk memastikan optimal
Fiber optik ditempatkan dengan aman dalam tabung plastik modulus tinggi yang diisi dengan
tabung-tabung ini, bersama dengan pengisi
terikat di sekitar anggota kekuatan pusat yang terbuat dari FRP non-logam (Fiber Reinforced Plastic), menciptakan
inti kabel yang kompak dan melingkar.
Untuk meningkatkan perlindungan, inti diisi dengan senyawa dan tertutup dalam polietilen tipis (PE) bagian dalam
Lapisan tambahan diperkuat dengan lapisan benang aramid yang ditempelkan di atas lapisan dalam.
Akhirnya, kabel dilengkapi dengan lapisan luar, yang dapat menjadi polietilen (PE) untuk standar
aplikasi atau anti-tracking (AT) untuk lingkungan dengan tegangan listrik yang tinggi.
Konstruksi yang kuat ini memastikan bahwa kabel ADSS sangat tahan lama, tahan kelembaban, dan mampu
Cocok untuk instalasi udara dan bawah tanah.
kabel menawarkan kinerja yang dapat diandalkan
di berbagai aplikasi.
Aplikasi
1. Desain kabel optik ADSS dengan cermat menggabungkan kondisi waktu nyata dari daya udara
garis, memastikan kinerja dan daya tahan yang optimal di lingkungan tersebut.
2Pelapis luar PE digunakan untuk kabel listrik di bawah 110 kV, sedangkan pelapis luar AT digunakan untuk tenaga
jalur yang beroperasi pada 110 kV dan di atas untuk memberikan perlindungan yang lebih baik.
3Elemen desain khusus seperti jumlah benang aramid dan proses stranding secara tepat
Hal ini memastikan operasi yang dapat diandalkan dari optik
kabel melalui berbagai skenario instalasi.
Karakteristik
1. Memungkinkan untuk instalasi tanpa perlu mati daya, meminimalkan gangguan layanan selama
penyebaran.
2Beratnya yang ringan dan diameter kompak mengurangi ketegangan dari es, angin, menara, dan beban backpropagation,
sehingga meningkatkan daya tahan kabel dan kinerja keseluruhan.
3Dirancang untuk umur 30 tahun, memastikan keandalan jangka panjang dan biaya efektifitas dalam infrastruktur
proyek.
4. Menunjukkan kekuatan tarik yang kuat dan ketahanan suhu, memastikan kinerja yang konsisten di seluruh
kondisi lingkungan yang berbeda.
Rincian konstruksi kabel
Jumlah serat | 24-144 inti | |||||||
Tali pengisi | 2.0mm | |||||||
Penghalang Kelembaban | Sistem pemblokiran air | |||||||
Anggota kekuatan pusat | bahan | FRP/FRP dengan PE | ||||||
ukuran | 2.1mm | |||||||
Pengisian tabung | Senyawa pengisi tabung | |||||||
pengisi | Tabung PP/ tabung PVC | |||||||
Lapisan dalam | bahan | PE | ||||||
Tabung longgar | bahan | PBT | ||||||
diameter | F2.2mm (luar/dalam) | |||||||
Lapisan luar | bahan | PE/HDPE | ||||||
diameter | 11±0,2 mm |
Warna serat
Jumlah serat 8 inti per tabung |
1 | 2 | 3 | 4 | 5 | 6 |
Biru | Oranye | Hijau | Berwarna cokelat | Abu-abu | Putih | |
7 | 8 | 9 | 10 | 11 | 12 | |
Merah | Hitam | Kuning | Violet | Warna pink | Aqua | |
Warna 13 ~ 24 akan ditandai dengan pelacak hitam. untuk warna hitam tidak perlu ditandai pelacak hitam, akan menggunakan warna alam sebagai gantinya. |
Kabel Karakteristik mekanik
inti | Diameter kabel | Berat badan | |||||
2 inti ke 60 inti | 12 ± 0,2 mm | 140±3kg/km | |||||
72 inti | 13 ± 0,2 mm | 190±3kg/km | |||||
96 inti | 14.5±0.2mm | 220±3kg/km | |||||
144 inti | 16.5±0.2mm | 240±3kg/km | |||||
Rec.daily max tegangan kerja | 88kN | ||||||
Maks. Tegangan kerja yang diizinkan | 32.7KN | ||||||
Modulus elastisitas | 37KN/mm2 | ||||||
Min Radius Lipat ((mm) | Operasi | 240 mm | |||||
Pemasangan | 390mm | ||||||
Beban tambahan | Beban tambahan 0,5% ~ 0,7% | ||||||
Es | 5 mm | ||||||
Kecepatan angin | 35m/s |
Karakteristik serat
Gaya serat | Satuan | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
kondisi | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
penyingkiran | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
0.36/0.23 | 0.34/0.22 | 3.0/1.0 | - Aku tidak tahu. | - Aku tidak tahu. | |||
Depresi | 1550nm | Ps/(nm*km) | - Aku tidak tahu. | ≤ 18 | - Aku tidak tahu. | - Aku tidak tahu. | Depresi |
1625nm | Ps/(nm*km) | - Aku tidak tahu. | ≤ 22 | - Aku tidak tahu. | - Aku tidak tahu. | ||
Bandwidth | 850nm | MHZ.KM | - Aku tidak tahu. | - Aku tidak tahu. | ¥400 | ¥160 | Bandwidth |
1300nm | MHZ.KM | - Aku tidak tahu. | - Aku tidak tahu. | ¥800 | ₹ 500 | ||
Panjang gelombang dispersi nol | nm | 1300-1324 | ¥1302, ≤1322 |
- Aku tidak tahu. | - Aku tidak tahu. | ₹ 1295, ≤1320 |
|
Kemiringan depresi nol | nm | ≤ 0.092 | ≤ 0.091 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | |
PMD Serat Individu Maksimum | ≤ 0.2 | ≤ 0.2 | - Aku tidak tahu. | - Aku tidak tahu. | ≤ 0.11 | ||
Nilai Link Desain PMD | Ps(nm2*k (m) |
≤ 0.12 | ≤ 0.08 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | |
Panjang gelombang pemotongan serat λc | nm | ¢ 1180, ≤1330 |
¥1180, ≤1330 |
- Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | |
Sutoff kabel panjang gelombang λcc |
nm | ≤ 1260 | ≤ 1260 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | |
MFD | 1310nm | Um.. | 9.2±0.4 | 9.2±0.4 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. |
1550nm | Um.. | 10.4±0.8 | 10.4±0.8 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | |
Angka Aperture ((NA) |
- Aku tidak tahu. | - Aku tidak tahu. | 0.200±0.015 | 0.275±0. 015 |
0.200±0 .015 |
||
Langkah ((rata-rata dua arah pengukuran) |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
Ketidakelarasan pada serat panjang dan titik |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 |
Ketidakkontinuitas | |||||||
Perbedaan backscatter Koefisien |
dB/km | ≤ 0.05 | ≤ 0.03 | ≤ 0.08 | ≤ 0.10 | ≤ 0.08 | |
Persamaan atenuasi | dB/km | ≤ 0.01 | ≤ 0.01 | ||||
Dimater inti | Um.. | 50±1.0 | 62.5±2.5 | 50±1.0 | |||
Diameter pelapis | Um.. | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | |
Perlengkapan non-bentuk bulat | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |
Diameter lapisan | Um.. | 242±7 | 242±7 | 242±7 | 242±7 | 242±7 | |
Lapisan/kaffinch Kesalahan konsentris |
Um.. | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | |
Lapisan non-sirkular | % | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | |
Kesalahan konsentrisitas inti/lapisan | Um.. | ≤ 0.6 | ≤ 0.6 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 | |
Curl ((radius) | Um.. | ≤4 | ≤4 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. |
