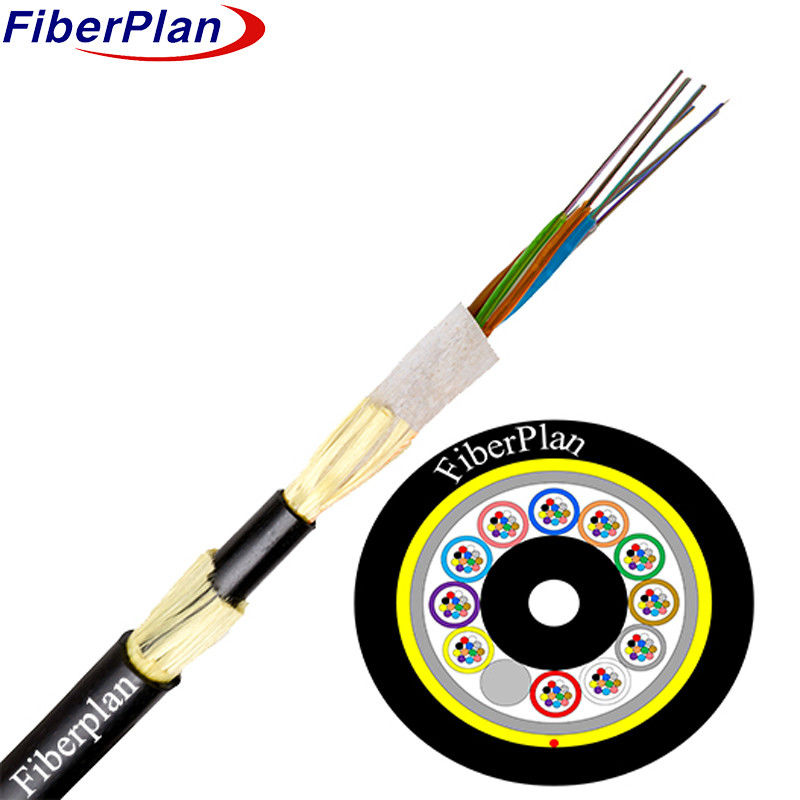

Kabel serat optik ADSS yang diperkuat dengan benang Kevlar double sheath
Deskripsi
Kabel ADSS (All-Dielectric Self-Supporting) dirancang dengan struktur stranding tabung longgar untuk memastikan
Serat terpasang dengan aman di tabung plastik modulus tinggi yang diisi dengan
tabung ini, bersama dengan pengisi,
bergelombang di sekitar elemen kekuatan pusat yang terbuat dari FRP non-logam (Fiber Reinforced Plastic), membentuk
inti kabel yang kompak dan melingkar.
Untuk lebih meningkatkan perlindungan, inti diisi dengan senyawa pengisi dan dibungkus dengan polietilen tipis
Untuk penguatan tambahan, lapisan benang aramid yang bergaris-garis diletakkan di atas lapisan dalam ini.
Akhirnya, kabel selesai dengan lapisan luar, yang dapat baik polietilena (PE) untuk
aplikasi standar atau anti-tracking (AT) untuk lingkungan dengan tegangan listrik tinggi.
Konstruksi yang kuat ini memastikan bahwa kabel ADSS sangat tahan lama, tahan kelembaban, dan mampu
tahan terhadap berbagai kondisi lingkungan. Hal ini membuatnya ideal untuk instalasi udara dan bawah tanah,
memberikan kinerja yang andal dalam berbagai aplikasi.
Aplikasi
1. Desain kabel ADSS mempertimbangkan kondisi waktu nyata dari kabel listrik udara, memastikan optimal
kinerja dan daya tahan di lingkungan tersebut.
2. lapisan luar PE digunakan untuk kabel listrik di bawah 110 kV, sedangkan lapisan luar AT digunakan
untuk saluran listrik yang beroperasi pada 110kV dan di atas untuk memberikan perlindungan yang ditingkatkan.
3Desain khusus, termasuk jumlah benang aramid dan proses stranding, disesuaikan untuk memenuhi
merubah persyaratan rentang secara efektif, memastikan bahwa kabel berfungsi secara andal di berbagai instalasi
Skenario.
Karakteristik
1. Memungkinkan instalasi tanpa perlu mati daya, meminimalkan gangguan layanan selama
penyebaran.
2. Berat ringan dan diameter kompak mengurangi ketegangan dari es, angin, menara, dan beban backprop, sehingga
meningkatkan daya tahan kabel dan kinerja keseluruhan.
3Dirancang untuk jangka hidup 30 tahun, memastikan keandalan jangka panjang dan biaya efektifitas dalam infrastruktur
proyek.
4Menunjukkan kekuatan tarik yang kuat dan ketahanan suhu, menjamin kinerja yang konsisten
di berbagai kondisi lingkungan.
Rincian konstruksi kabel
| Jumlah serat | 24-144 inti | |||||||
| Tali pengisi | 2.0mm | |||||||
| Penghalang Kelembaban | Sistem pemblokiran air | |||||||
| Anggota kekuatan pusat | bahan | FRP/FRP dengan PE | ||||||
| ukuran | 2.1mm | |||||||
| Pengisian tabung | Senyawa pengisi tabung | |||||||
| pengisi | Tabung PP/ tabung PVC | |||||||
| Lapisan dalam | bahan | PE | ||||||
| Tabung longgar | bahan | PBT | ||||||
| diameter | F2.2mm (luar/dalam) | |||||||
| Lapisan luar | bahan | PE/HDPE | ||||||
| diameter | 11±0,2 mm | |||||||
Warna serat
|
Jumlah serat 8 inti per tabung |
1 | 2 | 3 | 4 | 5 | 6 |
| Biru | Oranye | Hijau | Berwarna cokelat | Abu-abu | Putih | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Merah | Hitam | Kuning | Violet | Warna pink | Aqua | |
| Warna 13 ~ 24 akan ditandai dengan pelacak hitam. untuk warna hitam tidak perlu ditandai pelacak hitam, akan menggunakan warna alam sebagai gantinya. | ||||||
Kabel Karakteristik mekanik
| inti | Diameter kabel | Berat badan | |||||
| 2 inti ke 60 inti | 12 ± 0,2 mm | 140±3kg/km | |||||
| 72 inti | 13 ± 0,2 mm | 190±3kg/km | |||||
| 96 inti | 14.5±0.2mm | 220±3kg/km | |||||
| 144 inti | 16.5±0.2mm | 240±3kg/km | |||||
| Rec.daily max tegangan kerja | 88kN | ||||||
| Maks. Tegangan kerja yang diizinkan | 32.7KN | ||||||
| Modulus elastisitas | 37KN/mm2 | ||||||
| Min Radius Lipat ((mm) | Operasi | 240 mm | |||||
| Pemasangan | 390mm | ||||||
| Beban tambahan | Beban tambahan 0,5% ~ 0,7% | ||||||
| Es | 5 mm | ||||||
| Kecepatan angin | 35m/s | ||||||
Karakteristik serat
| Gaya serat | Satuan | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| kondisi | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| penyingkiran | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | - Aku tidak tahu. | - Aku tidak tahu. | |||
| Depresi | 1550nm | Ps/(nm*km) | - Aku tidak tahu. | ≤ 18 | - Aku tidak tahu. | - Aku tidak tahu. | Depresi |
| 1625nm | Ps/(nm*km) | - Aku tidak tahu. | ≤ 22 | - Aku tidak tahu. | - Aku tidak tahu. | ||
| Bandwidth | 850nm | MHZ.KM | - Aku tidak tahu. | - Aku tidak tahu. | ¥400 | ¥160 | Bandwidth |
| 1300nm | MHZ.KM | - Aku tidak tahu. | - Aku tidak tahu. | ¥800 | ₹ 500 | ||
| Panjang gelombang dispersi nol | nm | 1300-1324 | ¥1302, ≤1322 |
- Aku tidak tahu. | - Aku tidak tahu. | ₹ 1295, ≤1320 |
|
| Kemiringan depresi nol | nm | ≤ 0.092 | ≤ 0.091 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | |
| PMD Serat Individu Maksimum | ≤ 0.2 | ≤ 0.2 | - Aku tidak tahu. | - Aku tidak tahu. | ≤ 0.11 | ||
| Nilai Link Desain PMD | Ps(nm2*k (m) |
≤ 0.12 | ≤ 0.08 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | |
| Panjang gelombang pemotongan serat λc | nm | ¢ 1180, ≤1330 |
¥1180, ≤1330 |
- Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | |
| Sutoff kabel panjang gelombang λcc |
nm | ≤ 1260 | ≤ 1260 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | |
| MFD | 1310nm | Um.. | 9.2±0.4 | 9.2±0.4 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. |
| 1550nm | Um.. | 10.4±0.8 | 10.4±0.8 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | |
| Angka Aperture ((NA) |
- Aku tidak tahu. | - Aku tidak tahu. | 0.200±0.015 | 0.275±0. 015 |
0.200±0 .015 |
||
| Langkah ((rata-rata dua arah pengukuran) |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Ketidakelarasan pada serat panjang dan titik |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Ketidakkontinuitas | |||||||
| Perbedaan backscatter Koefisien |
dB/km | ≤ 0.05 | ≤ 0.03 | ≤ 0.08 | ≤ 0.10 | ≤ 0.08 | |
| Persamaan atenuasi | dB/km | ≤ 0.01 | ≤ 0.01 | ||||
| Dimater inti | Um.. | 50±1.0 | 62.5±2.5 | 50±1.0 | |||
| Diameter pelapis | Um.. | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | |
| Perlengkapan non-bentuk bulat | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |
| Diameter lapisan | Um.. | 242±7 | 242±7 | 242±7 | 242±7 | 242±7 | |
| Lapisan/kaffinch Kesalahan konsentris |
Um.. | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | |
| Lapisan non-sirkular | % | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | |
| Kesalahan konsentrisitas inti/lapisan | Um.. | ≤ 0.6 | ≤ 0.6 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 | |
| Curl ((radius) | Um.. | ≤4 | ≤4 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | |
