| Tempat asal | Cina |
| Nama merek | Fiberplan |
| Sertifikasi | ISO 9001; TÜV certificate |
| Nomor model | GYTC8S |

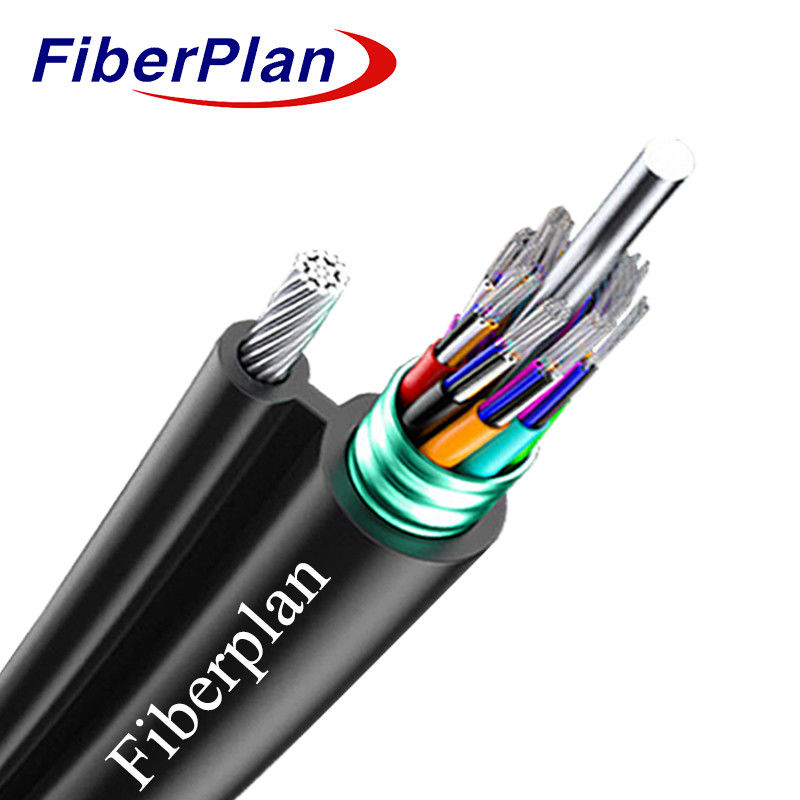

GYTC8S Kabel Serat Optik Berpakaian Lapangan Luar Gambar 8
Deskripsi
Serat 250μm tertutup dalam tabung longgar plastik modulus tinggi yang diisi dengan tahan air
Komposisi, memastikan kompak dan pemblokiran air longitudinal.
Tape uminum untuk perlindungan tambahan. Bersama dengan kawat pendukung, mereka terbungkus dalam polietilen
(PE) lapisan, membentuk struktur gambar 8.
Aplikasi
1 Distribusi di luar ruangan, memastikan daya tahan dalam lingkungan yang beragam.
2 Metode pemasangan yang serbaguna seperti pengaturan udara atau penempatan pipa.
3 Memfasilitasi kebutuhan komunikasi jaringan jarak jauh dan daerah lokal.
Karakteristik
1 Kekuatan non-logam menawarkan kemampuan anti-elektromagnetik yang sangat baik.
2 Desain tabung longgar memastikan kinerja yang optimal.
3 Menampilkan ketahanan mekanik dan lingkungan yang luar biasa.
4 Memperlihatkan kemampuan fleksibilitas dan lentur yang baik.
5 Memiliki diameter luar kecil, konstruksi ringan, memudahkan pemasangan mudah.
6 Inti kabel diisi sepenuhnya untuk perlindungan maksimum.
7 Pita aluminium berfungsi sebagai penghalang kelembaban, meningkatkan daya tahan.
Rincian konstruksi kabel
| Jumlah serat | 6 | 12 | 24 | 48 | 72 | 96 | 144 |
| Jumlah tabung | 1 | 2 | 4 | 4 | 6 | 8 | 12 |
| Serat per tabung | 6 | 6 | 6 | 12 | 12 | 12 | 12 |
| Tulang pengisi | 4 | 3 | 1 | 1 | 0 | 0 | 0 |
| Diameter tabung (± 0,1 mm) | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| Ketebalan tabung longgar (± 0,05mm) |
0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 |
| Diameter luar (± 0,5 mm) | 5.4X8.6 - 15.0 |
5.4X8.6 - 15.0 |
5.4X8.6 - 15.0 |
5.4X9.8 - 16.5 |
5.4X10.8 - 17.5 |
5.4X12.2 - 19.0 |
5.4X14.9 - 22.0 |
| Ketebalan diameter luar (± 0,1 mm) |
1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| Tabung longgar | Bahan | PBT | Warna | spektrum standar | |||
| Memblokir air sistem |
Bahan | Gel pengisi / pita penghalang air | |||||
| Kekuatan pusat anggota |
Bahan | FRP | Diameter | 1.4 ((6-48) 2.0(72-144) |
|||
| Kekuatan mental anggota |
Bahan | Kawat baja bergaris | Jenis | 1.0mm*7 | |||
| Perisai | Bahan | Pita aluminium | |||||
| Galleus | Bahan | PE | Ukuran (h*w) |
2.5*1.5mm | |||
| Kelenjar luar | Bahan | PE | Warna | Hitam | |||
Karakteristik mekanik dan lingkungan kabel
| Kekuatan tarik | Jangka panjang ((N) | 3000N | |||||
| Jangka pendek ((N) | 7000N | ||||||
| Beban penekanan | Jangka panjang ((N) | 300N/100mm | |||||
| Jangka pendek ((N) | 1000N/100mm | ||||||
| Radius lentur | Dinamis | 20D | |||||
| Statik | 10D | ||||||
| Suhu pemasangan | -10°C+60°C | ||||||
| Suhu penyimpanan | -40°C+70°C | ||||||
Karakteristik serat
| Jenis serat | Satuan | SM G652D | MM 50/125 | MM 62.5/125 | |||
| Kondisi | mm | 1310/1550 | 850/1300 | 850/1300 | |||
| Atenuasi | dB/km | ≤ 0,36/0.24 | ≤ 3,0/1.5 | ≤ 3,0/1.5 | |||
| Diameter pelapis | Um.. | 125 ± 1 | 125 ± 1 | 125 ± 1 | |||
| Perlengkapan non-bentuk bulat | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |||
| Diameter lapisan | Um.. | 242±7 | 242±7 | 242±7 | |||
