| Tempat asal | Cina |
| Nama merek | Fiberplan |
| Sertifikasi | ISO 9001; TÜV certificate |
| Nomor model | ASU (ADSS Mini) |

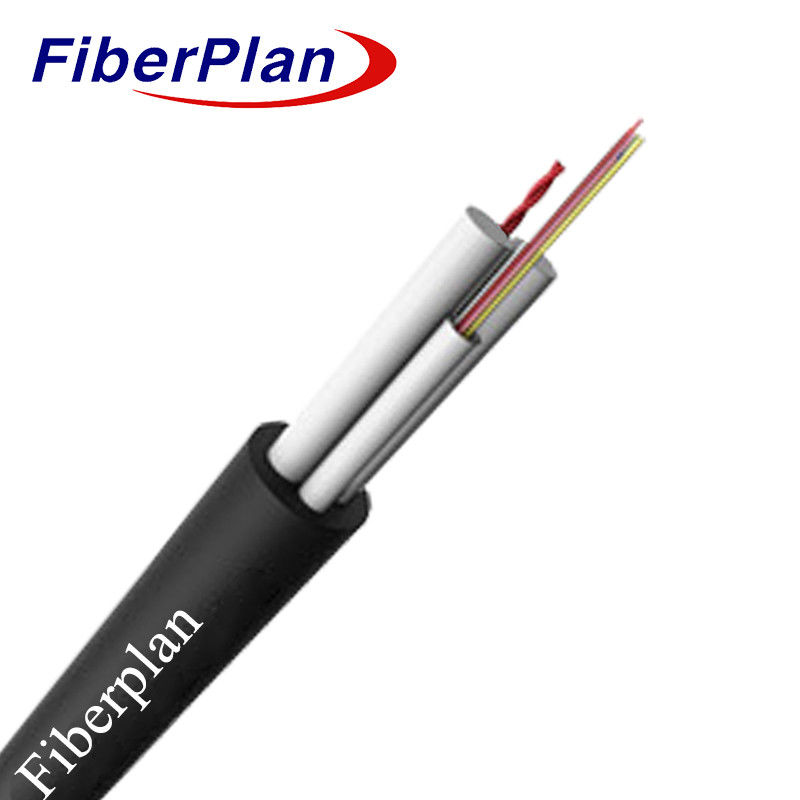

Fiberplan Outdoor Aerial Single Sheath ASU Self-Supporting Fiber Optic Cable
Deskripsi
ASU Fiber Optic Cable sangat diminati di jaringan optik FTTH karena desain datarnya.
Ini memiliki kabel serat optik tipe G.652D, menggunakan serat corning & serat yofc, memastikan kinerja tinggi
Transmisi data dan akses mudahDesainnya memprioritaskan efektivitas biaya dengan mengurangi instalasi dan
biaya pemeliharaanUntuk meningkatkan keandalan, secara struktural, ia mencakup SM non-core optical yofc.
tali serat dilindungi oleh amanterbebastabung.Selain itu, dua komponen yang dibuat khusus mempermudah perekatannya
dan suspensi, meningkatkan ketahanandanstabilitas dalam konfigurasi jaringan yang kompleks.
Aplikasi
1. Disesuaikan untuk Distribusi Luar Ruangan: Dirancang untuk penyebaran luar ruangan, menampilkan ketahanan dan kesesuaian
untuk berbagai kondisi cuaca dan faktor eksternal.
2. Trunk Power Transmission Kompatibel: Mampu mengelola sistem transmisi daya trunk, menunjukkan
robusitas dan efisiensi dalam menangani transmisi daya tinggi dalam jaringan yang luas.
3Adaptabilitas Interferensi Elektromagnetik Tinggi: Cocok untuk akses dan jaringan lokal di daerah dengan gangguan elektromagnetik tinggi
interferensi elektromagnetik, menunjukkan kemampuan untuk meminimalkan kerentanan terhadap interferensi dan mempertahankan
komunikasi yang stabil dalam lingkungan elektromagnetik yang menantang.
Karakteristik
1Kinerja mekanik & suhu yang kuat: Memastikan fungsi yang dapat diandalkan di berbagai rentang suhu
dan tingkat tegangan mekanik untuk operasi yang konsisten.
2. Hidrolisis-Resistant High-Strength Loose Tube: Struktur tabung tahan lama tahan terhadap hidrolisis, memastikan
umur panjang bahkan di lingkungan lembab.
3Perlindungan Serat Khusus: Perisai komposit tabung penuh khusus serat, memastikan perlindungan penting
untuk umur panjang mereka.
4. Crush Resistance & Flexibility: Mengimbangi kekuatan terhadap tekanan dengan fleksibilitas, ideal untuk instalasi serbaguna.
5Perlindungan tabung longgar yang ditingkatkan: Senyawa pengisi tabung longgar memperkuat kabel terhadap lingkungan
faktor.
6Perlindungan inti komprehensif: Penuh isi inti kabel memastikan perlindungan komprehensif,
perlindungan terhadap berbagai elemen eksternal untuk daya tahan jangka panjang.
Rincian konstruksi kabel
| Jumlah serat | 2-12 inti | |||||||
| Penghalang Kelembaban | Pita penghalang air | |||||||
| Tabung longgar dan elemen pengisi | bahan | PBT | ||||||
| diameter | 2.2mmF±0.1mm | |||||||
| Anggota kekuatan pusat | bahan | FRP | ||||||
| ukuran | 2.0mm±0.2mm | |||||||
| Spans | 50m ~ 150m | |||||||
| Diameter kabel keseluruhan | 8.0mm±0.5mm | |||||||
| Tabung longgar | bahan | PBT | ||||||
| diameter | F2.2 (luar/dalam) | |||||||
| Lapisan luar | bahan | PE | ||||||
| diameter | 10,8 ± 0,2 mm | |||||||
| Berat kabel per km | 60kg/km | |||||||
Warna serat
|
Jumlah serat 12 inti per tabung |
1 | 2 | 3 | 4 | 5 | 6 |
| Biru | Oranye | Hijau | Berwarna cokelat | Abu-abu | Putih | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Merah | Hitam | Kuning | Violet | Warna pink | Aqua | |
| Warna 13 ~ 24 akan ditandai dengan pelacak hitam. Untuk warna hitam tidak perlu pelacak hitam ditandai, akan menggunakan warna alam sebagai gantinya. | ||||||
Kabel Karakteristik mekanik
| Posisi | Deskripsi | ||||||
| Suhu instalasi ((°C) | -15 ~ +60 | ||||||
| Suhu operasi (°C) | -40 ~ +70 | ||||||
| Min Radius Lipat ((mm) | jangka panjang | 10D | |||||
| jangka pendek | 20D | ||||||
| Kekuatan tarik yang diizinkan ((N) | jangka panjang | 600 | |||||
| jangka pendek | 1500 | ||||||
| Pengecoran beban ((N/100mm) | jangka panjang | 300 | |||||
| jangka pendek | 1000 | ||||||
Karakteristik serat
| Gaya serat | Satuan | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| kondisi | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| penyingkiran | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | - Aku tidak tahu. | - Aku tidak tahu. | |||
| Depresi | 1550nm | Ps/(nm*km) | - Aku tidak tahu. | ≤ 18 | - Aku tidak tahu. | - Aku tidak tahu. | Depresi |
| 1625nm | Ps/(nm*km) | - Aku tidak tahu. | ≤ 22 | - Aku tidak tahu. | - Aku tidak tahu. | ||
| Bandwidth | 850nm | MHZ.KM | - Aku tidak tahu. | - Aku tidak tahu. | ¥400 | ¥160 | Bandwidth |
| 1300nm | MHZ.KM | - Aku tidak tahu. | - Aku tidak tahu. | ¥800 | ₹ 500 | ||
| Panjang gelombang dispersi nol | nm | 1300-1324 | ¥1302, ≤1322 |
- Aku tidak tahu. | - Aku tidak tahu. | ₹ 1295, ≤1320 |
|
| Kemiringan depresi nol | nm | ≤ 0.092 | ≤ 0.091 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | |
| PMD Serat Individu Maksimum | ≤ 0.2 | ≤ 0.2 | - Aku tidak tahu. | - Aku tidak tahu. | ≤ 0.11 | ||
| Nilai Link Desain PMD | Ps(nm2*k (m) |
≤ 0.12 | ≤ 0.08 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | |
| Panjang gelombang pemotongan serat λc | nm | ¢ 1180, ≤1330 |
¥1180, ≤1330 |
- Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | |
| Sutoff kabel panjang gelombang λcc |
nm | ≤ 1260 | ≤ 1260 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | |
| MFD | 1310nm | Um.. | 9.2±0.3 | 9.2±0.3 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. |
| 1550nm | Um.. | 10.4±0.5 | 10.4±0.5 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | |
| Angka Aperture ((NA) |
- Aku tidak tahu. | - Aku tidak tahu. | 0.200±0.015 | 0.275±0. 015 |
0.200±0 .015 |
||
| Langkah ((rata-rata dua arah pengukuran) |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Ketidakelarasan pada serat panjang dan titik |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Ketidakkontinuitas | |||||||
| Perbedaan backscatter Koefisien |
dB/km | ≤ 0.05 | ≤ 0.03 | ≤ 0.08 | ≤ 0.10 | ≤ 0.08 | |
| Persamaan atenuasi | dB/km | ≤ 0.01 | ≤ 0.01 | ||||
| Dimater inti | Um.. | 50±1.0 | 62.5±2.5 | 50±1.0 | |||
| Diameter pelapis | Um.. | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | |
| Perlengkapan non-bentuk bulat | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |
| Diameter lapisan | Um.. | 242±7 | 242±7 | 242±7 | 242±7 | 242±7 | |
| Lapisan/kaffinch Kesalahan konsentris |
Um.. | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | |
| Lapisan non-sirkular | % | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | |
| Kesalahan konsentrisitas inti/lapisan | Um.. | ≤ 0.6 | ≤ 0.6 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 | |
| Curl ((radius) | Um.. | ≤4 | ≤4 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | |
