| Tempat asal | Cina |
| Nama merek | Fiberplan |
| Sertifikasi | ISO 9001; TÜV certificate |
| Nomor model | GYTA53 |
Kabel optik luar berlapis ganda berlapis ganda GYTA53
Deskripsi
Konstruksi kabel melibatkan serat yang ditempatkan dalam tabung plastik longgar modulus tinggi yang diisi dengan tahan air
Sebuah kawat baja, kadang-kadang dilapisi dengan polietilen untuk kabel dengan jumlah serat tinggi, bertindak sebagai kabel logam
tabung dan pengisi bergelombang di sekitar anggota kekuatan untuk membentuk kompak,
inti kabel melingkar. inti ini diisi dengan senyawa untuk melindungi dari masuknya air, diikuti oleh aplikasi
Akhirnya, PSP diterapkan secara longitudinal di atas lapisan dalam, menyelesaikan proses pengolahan.
kabel dengan lapisan luar PE.
Aplikasi
* Didirikan untuk Distribusi Luar Ruangan: Khususnya dirancang untuk digunakan di luar ruangan, kabel ini dirancang untuk menahan
tantangan lingkungan dan memastikan kinerja yang dapat diandalkan dalam skenario distribusi luar ruangan.
* Cocok untuk instalasi udara, saluran, dan langsung terkubur: Serbaguna dalam aplikasinya, kabel ini sangat cocok untuk
berbagai metode instalasi, termasuk penyebaran udara, instalasi saluran, dan pengeboran langsung, memberikan fleksibilitas
dalam perencanaan infrastruktur.
* Ideal untuk Komunikasi Jaringan Jarak Jauh dan Area Lokal: Apakah untuk komunikasi jarak jauh yang luas
kabel ini disesuaikan untuk memenuhi permintaan dari kedua skenario, memastikan
Transmisi data yang efektif dan efisien pada jarak yang berbeda.
Karakteristik
* Kinerja mekanik dan suhu yang kuat: Menampilkan kinerja yang dapat diandalkan di bawah berbagai mekanisme
Hanicalistekanan dan kondisi suhu.
Tabung longgar tahan hidrolisis: Tabung longgar, yang memiliki sifat kekuatan tinggi, adalah tabung
tahan terhadap hidrolisis, memastikan daya tahan kabel yang berkepanjangan.
* Senyawa Pengisi Tabung Khusus untuk Perlindungan Serat: Menggunakan senyawa pengisi khusus dalam
tabung untuk memberikan perlindungan penting untuk serat optik.
* Ketahanan dan fleksibilitas menghancurkan: Dirancang untuk menahan kekuatan menghancurkan sambil mempertahankan fleksibilitas,
memungkinkan instalasi serbaguna.*
* Langkah-langkah desain kedap air:
Anggota Kekuatan Pusat: Kawat baja berfungsi sebagai anggota kekuatan pusat.
B Pengisian inti kabel: 100% pengisian inti kabel dengan senyawa pengisian meningkatkan integritas kedap air.
C APL Moisture Barrier: Aplikasi Aluminium Polyethylene Laminate (APL) berfungsi sebagai pelembab
penghalang.
D PSP Moisture-Proofing: Aplikasi polietilen (PSP) secara longitudinal meningkatkan kelembaban.
E Water-Blocking Material: Menggabungkan bahan-bahan yang menghalangi air untuk lebih memastikan perlindungan terhadap air
masuk.

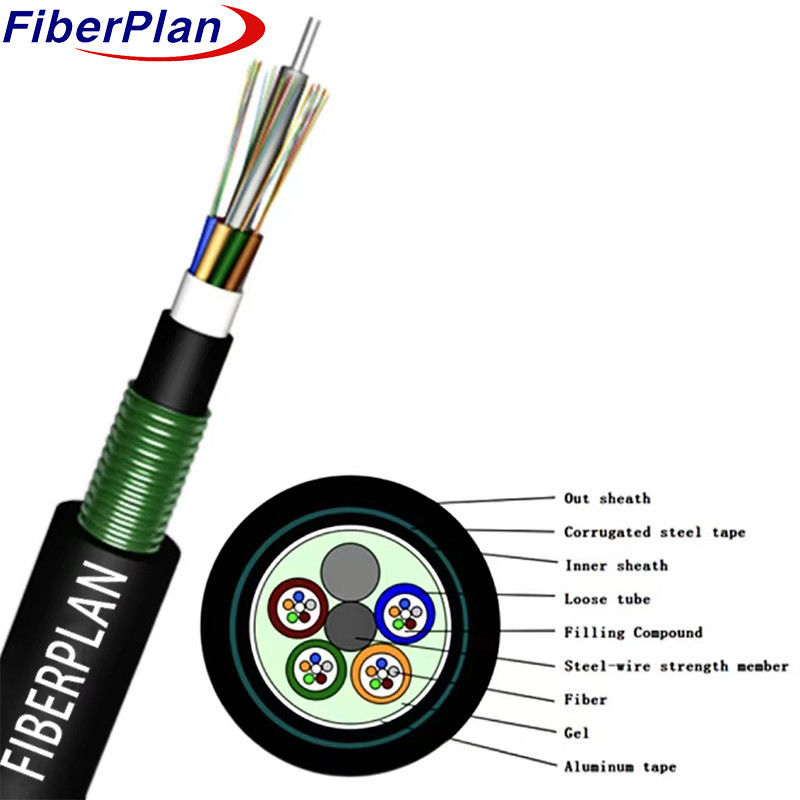

Rincian konstruksi kabel
| Jumlah serat | 12-144 inti | |||||||
| Tali pengisi | 4-0 | |||||||
| Penghalang Kelembaban | Sistem pemblokiran air | |||||||
| Anggota kekuatan pusat | bahan | Kawat baja/FRP | ||||||
| ukuran | 1.3mm | |||||||
| Pengisian tabung | Senyawa pengisi tabung | |||||||
| Lapisan dalam | bahan | PE/HDPE | ||||||
| diameter | 2.0mm | |||||||
| Tabung longgar | bahan | PBT | ||||||
| diameter | F2.2 (luar/dalam) | |||||||
| Pengepungan bagian dalam | bahan | Pita aluminium | ||||||
| Pengepungan luar | bahan | Pita baja bergelombang | ||||||
| Lapisan luar | bahan | PE/HDPE | ||||||
| diameter | 10,7 ± 0,1 mm | |||||||
Warna serat
| Jumlah serat8 intiper tabung | 1 | 2 | 3 | 4 | 5 | 6 |
| Biru | Oranye | Hijau | Berwarna cokelat | Abu-abu | Putih | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Merah | Hitam | Kuning | Violet | Warna pink | Aqua | |
| Warna 13 ~ 24 akan ditandai dengan pelacak hitam. untuk warna hitam tidak perlu ditandai pelacak hitam, akan menggunakan warna alam sebagai gantinya. | ||||||
Kabel Karakteristik mekanik
| inti | Diameter kabel | berat badan | |||||
| 24 inti ke 42 inti | 14.0±0.4mm | 150±4kg/km | |||||
| 48 inti | 14.0±0.4mm | 200±4kg/km | |||||
| 60 inti | 14.0±0.4mm | 205±4kg/km | |||||
| 72 inti | 15.5±0.4mm | 210±4kg/km | |||||
| 96 inti | 17.1 ± 0,4 mm | 270±4kg/km | |||||
| 144 inti | 20.3±0.4mm | 310±4kg/km | |||||
| Min Radius Lipat ((mm) | jangka panjang | 10D | |||||
| Min Radius Lipat ((mm) | Jangka pendek | 20D | |||||
| Min kekuatan tarik yang diizinkan ((N) | jangka panjang | 3000 | |||||
| Min kekuatan tarik yang diizinkan ((N) | Jangka pendek | 4000 | |||||
| Min. Beban penekanan yang diizinkan (N/100mm) | jangka panjang | 1000 | |||||
| Min. Beban penekanan yang diizinkan (N/100mm) | jangka pendek | 3000 | |||||
| Suhu operasi (°C) | -40 ~ +70 | ||||||
| Suhu instalasi ((°C) | -15 ~ +60 | ||||||
Karakteristik serat
| Gaya serat | Satuan | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| kondisi | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| penyingkiran | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | - Aku tidak tahu. | - Aku tidak tahu. | |||
| Depresi | 1550nm | Ps/(nm*km) | - Aku tidak tahu. | ≤ 18 | - Aku tidak tahu. | - Aku tidak tahu. | Depresi |
| 1625nm | Ps/(nm*km) | - Aku tidak tahu. | ≤ 22 | - Aku tidak tahu. | - Aku tidak tahu. | ||
| Bandwidth | 850nm | MHZ.KM | - Aku tidak tahu. | - Aku tidak tahu. | ¥400 | ¥160 | Bandwidth |
| 1300nm | MHZ.KM | - Aku tidak tahu. | - Aku tidak tahu. | ¥800 | ₹ 500 | ||
| Panjang gelombang dispersi nol | nm | 1300-1324 | ¥1302, ≤1322 |
- Aku tidak tahu. | - Aku tidak tahu. | ₹ 1295, ≤1320 |
|
| Kemiringan depresi nol | nm | ≤ 0.092 | ≤ 0.091 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | |
| PMD Serat Individu Maksimum | ≤ 0.2 | ≤ 0.2 | - Aku tidak tahu. | - Aku tidak tahu. | ≤ 0.11 | ||
| Nilai Link Desain PMD | Pls.2*km) | ≤ 0.12 | ≤ 0.08 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | |
| Panjang gelombang pemotongan serat λc | nm | ¢ 1180, ≤1330 |
¥1180, ≤1330 |
- Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | |
| Sutoff kabel panjang gelombang λcc |
nm | ≤ 1260 | ≤ 1260 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | |
| MFD | 1310nm | Um | 9.2±0.4 | 9.2±0.4 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. |
| 1550nm | Um | 10.4±0.8 | 10.4±0.8 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | |
| Angka Aperture ((NA) |
- Aku tidak tahu. | - Aku tidak tahu. | 0.200±0.015 | 0.275±0. 015 |
0.200±0 .015 |
||
| Langkah ((rata-rata dua arah pengukuran) |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Ketidakelarasan pada serat panjang dan titik |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Ketidakkontinuitas | |||||||
| Perbedaan backscatter Koefisien |
dB/km | ≤ 0.05 | ≤ 0.03 | ≤ 0.08 | ≤ 0.10 | ≤ 0.08 | |
| Persamaan atenuasi | dB/km | ≤ 0.01 | ≤ 0.01 | ||||
| Dimater inti | Um | 50 ± 1.0 | 62.5±2.5 | 50 ± 1.0 | |||
| Diameter pelapis | Um | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | |
| Perlengkapan non-bentuk bulat | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |
| Diameter lapisan | Um | 242±7 | 242±7 | 242±7 | 242±7 | 242±7 | |
| Lapisan/kaffinch Kesalahan konsentris |
Um | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | |
| Lapisan non-sirkular | % | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | |
| Kesalahan konsentrisitas inti/lapisan | Um | ≤ 0.6 | ≤ 0.6 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 | |
| Curl ((radius) | Um | ≤4 | ≤4 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | |
