Kabel Serat Optik Luar Ruang
>
|
| Tempat asal | Cina |
| Nama merek | Fiberplan |
| Sertifikasi | ISO 9001; TÜV certificate |
| Nomor model | GYFTA53 |
8 12 24F SM MM G652D Direct Burial Outdoor Cable GYFTA53
Deskripsi

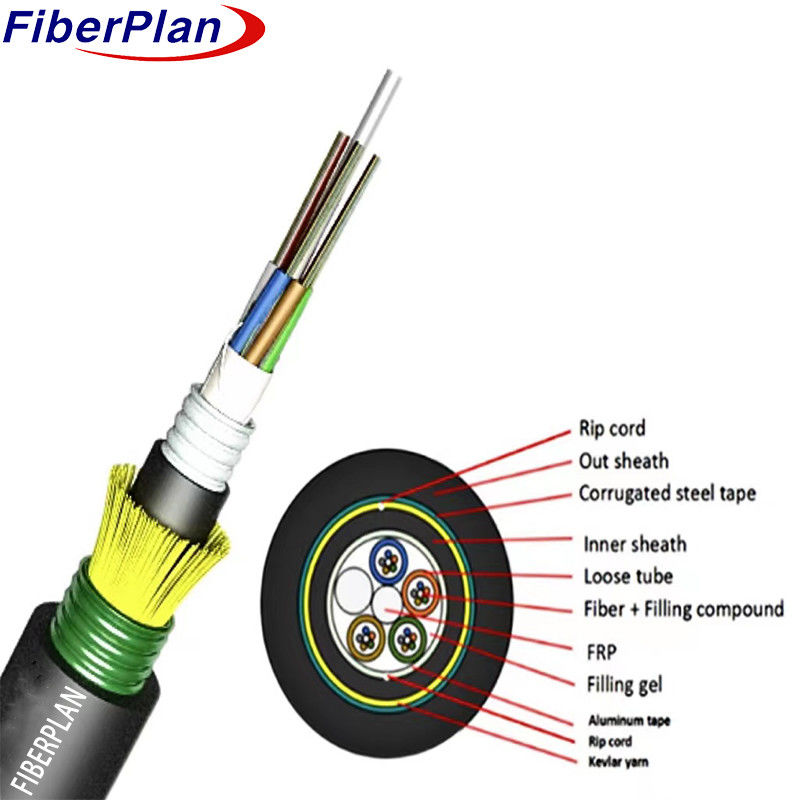

Serat, masing-masing 250μm, ditempatkan dalam tabung longgar yang terbuat dari plastik modulus tinggi, diisi dengan air-
FRP (Fiber Reinforced Plastic) berfungsi sebagai unsur kekuatan non-logam pada
Tabung ini, bersama dengan pengisi, terikat di sekitar anggota kekuatan, membentuk kompak dan melingkar
Untuk melindungi dari masuknya air, aluminium polietilen laminat (APL) diterapkan di sekitar
inti kabel, diikuti oleh lapisan dalam PE tipis. Kekuatan tarik ditingkatkan dengan lapisan benang kevlar, dan
setelah menerapkan PSP (Polyethylene-Stranded Polyethylene) secara longitudinal, kabel diselesaikan dengan luar PE
Senyawa.
Aplikasi
* Didirikan untuk Distribusi Luar dan Pemakaman Langsung: Dirancang untuk digunakan dalam distribusi luar dan pemakaman langsung
aplikasi, memastikan daya tahan dan kinerja yang dapat diandalkan dalam berbagai kondisi lingkungan.
*diadopsi untuk sistem transmisi daya batang: Cocok untuk sistem transmisi daya batang, menyediakan
Transmisi daya yang efisien dan dapat diandalkan untuk jarak yang lebih jauh.
*Jaringan Akses dan Jaringan Lokal di Tempat Interferensi Elektromagnetik Tinggi: Ideal untuk digunakan dalam akses
jaringan dan jaringan lokal yang terletak di lingkungan gangguan elektromagnetik yang tinggi, memastikan stabil dan
konektivitas tahan gangguan.
Karakteristik
* Kinerja mekanik dan suhu yang baik: Menampilkan kekuatan mekanik dan suhu yang sangat baik
ketahanan, memastikan kinerja yang dapat diandalkan dalam berbagai kondisi.
* Komposisi Pengisian Tabung Khusus Memastikan Perlindungan Serat Kritis: Menggunakan komposisi pengisian tabung khusus
Und untuk memberikan perlindungan penting untuk serat, meningkatkan daya tahan dan umur panjang mereka.
* Ketahanan dan Fleksibilitas: Dirancang dengan ketahanan dan fleksibilitas, memungkinkan pemasangan di
lingkungan yang menantang sambil menjaga integritas struktural.
* PSP Enhancing Moisture-Proof: Penggabungan PSP (Polyethylene-Stranded Polyethylene)
sifat tahan kelembaban, lebih melindungi kabel terhadap faktor lingkungan.
Rincian struktur
| NO. dari serat | 6 | 12 | 24 | 48 | 72 | 96 | 144 |
| Jumlah tabung | 1 | 2 | 4 | 4 | 6 | 8 | 12 |
| Serat per tabung | 6 | 6 | 6 | 12 | 12 | 12 | 12 |
| Tulang pengisi | 5 | 4 | 2 | 2 | 0 | 0 | 0 |
| Diameter tabung longgar (± 0,1 mm) |
2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| Diameter lapisan dalam (± 0,2mm) |
7.6 | 7.6 | 7.6 | 7.6 | 7.6 | 9.2 | 11.8 |
| Diameter luar (± 0,5 mm) |
12.2 | 12.2 | 12.2 | 12.2 | 12.2 | 13.8 | 16.5 |
| Ketebalan diameter luar (± 0,1 mm) |
1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| Tabung longgar | Bahan | PBT | Warna | Spektrum standar | |||
| Batang pengisi | Bahan | PP | Warna | Hitam | |||
| Pengisian tabung | Bahan | Senyawa pengisi | |||||
| Anggota kekuatan pusat | Bahan | FRP | Diameter | 2.0mm | |||
| Sistem pemblokiran air | Bahan | Pita penghalang air / Gel pengisi | |||||
| Kabel retak | Qty | 2 pcs | Warna | Putih | |||
| Lapisan dalam | Bahan | PE | Warna | Hitam | |||
| Perisai | Bahan | Pita baja bergelombang | |||||
| Lapisan luar | Bahan | PE | Warna | Hitam | |||
Kinerja mekanik dan lingkungan
| Kekuatan tarik | Jangka panjang ((N) | 1000N | |||||
| Jangka pendek ((N) | 3000N | ||||||
| Beban penekanan | jangka panjang | 3000N/100mm | |||||
| Jangka pendek | 1000N/100mm | ||||||
| Radius lentur | Dinamis | 20D | |||||
| Statik | 10D | ||||||
| Suhu pemasangan | -10°C+60°C | ||||||
| Suhu penyimpanan | -40°C+70°C | ||||||
Karakteristik serat
| Jenis serat | Satuan | SM G652D | MM 50/125 | MM 62.5/125 | |||
| Kondisi | mm | 1310/1550 | 850/1300 | 850/1300 | |||
| Atenuasi | dB/km | ≤ 0,35/0.20 | ≤ 3,0/1.5 | ≤ 3,0/1.5 | |||
| Diameter pelapis | Um | 125 ± 0.3 | 125 ± 0.3 | 125 ± 0.3 | |||
| Perlengkapan non-bentuk bulat | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |||
| Diameter lapisan | Um | 242±3 | 242±3 | 242±3 | |||
