Multi Mode PBT Loose Tube Steel Wire Reinforcing GYXTW
  • Multi Mode PBT Loose Tube Steel Wire Reinforcing GYXTW
Multi Mode PBT Loose Tube Steel Wire Reinforcing GYXTW

Multi Mode PBT Loose Tube Steel Wire Reinforcing GYXTW

Tempat asal Cina
Nama merek Fiberplan
Sertifikasi ISO 9001; TÜV certificate
Nomor model GYXTW
Product Details
Lapis baja:
Pita baja + Kawat Baja Paralel
warna jaket:
Hitam, Disesuaikan
Model:
GYXTW
serat:
G652D mode tunggal atau multi mode
Jari-jari tikungan:
20x diameter kabel
Suhu penyimpanan:
-40°C hingga +70°C
Diameter baja:
1.0mm *2
Struktur:
Tabung Longgar Tengah
Diameter Kabel:
8.0mm
panjang drum:
5KM atau Disesuaikan
Warna Serat:
Biru, Oranyeu, Hijau, Biru, Slate, Putih, Merah, Hitam, Kuning, Ungu, Mawar, Aqua, Hijau/Kuning, Bir
Tabung longgar:
PBT
Sistem pemblokiran air:
Senyawa Pengisi
Waktu Pimpin:
3 sampai 5 hari
Cahaya Tinggi:

8.0mm serat mode tunggal dan multi mode

,

GYXTW serat mode tunggal dan multi mode

,

G652D kabel mode tunggal

Payment & Shipping Terms
Kuantitas min Order
1 km
Harga
Negotiation
Kemasan rincian
Gendang Kayu
Waktu pengiriman
5-8 hari kerja
Syarat-syarat pembayaran
L/C, D/A, D/P, T/T, Western Union, MoneyGram
Menyediakan kemampuan
5000KM per Bulan
Product Description

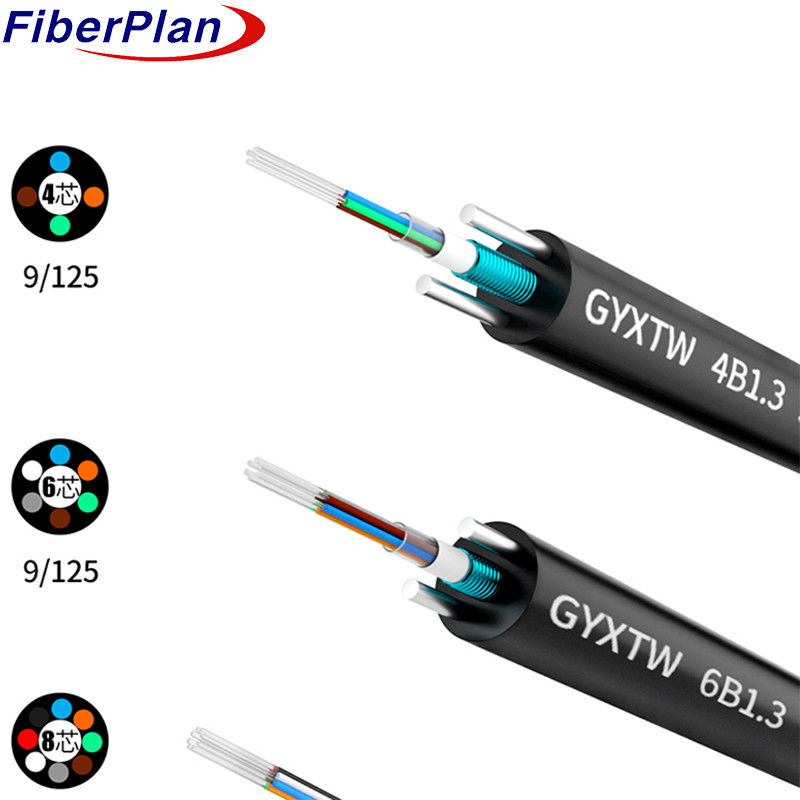

Multi Mode PBT Loose Tube Steel Wire Reinforcing GYXTW



Deskripsi

  1. Serat tersimpan dalam tabung longgar plastik modulus tinggi.
  2. Tabung yang diisi dengan senyawa tahan air.
  3. Pita baja bergelombang membungkus tabung.
  4. Bahan yang menghalangi air untuk desain kompak dan kedap air.
  5. Kawat baja paralel di kedua sisi pita baja.
  6. Dilapisi dengan lapisan polietilena (PE).



Aplikasi

  1. Persyaratan umum untuk kabel luar tabung longgar pusat.
  2. Dirancang untuk instalasi udara atau saluran.



Karakteristik

  1. Ketahanan mekanik dan suhu yang sangat baik.
  2. Tabung longgar yang tahan hidrolisis dengan kekuatan tinggi.
  3. Senyawa pengisi khusus memberikan perlindungan serat penting.
  4. Desain tahan hancur dan fleksibel.
  5. Kekuatan tarik dijamin oleh kabel baja paralel.
  6. Ringan, diameter kecil, dan mudah dipasang.



Rincian konstruksi kabel

Jumlah serat 1 ~ 24 inti
Tabung longgar bahan PBT
diameter F2.2 (luar/dalam)
Pengisian tabung Senyawa pengisi tabung
Kawat baja ukuran 0.8mm
Nomor 2
Lapisan luar bahan PE,HDPE,LDPE
diameter 10,8 ± 0,2 mm

Warna serat

Jumlah serat per
tabung 8 inti		 1 2 3 4 5 6
Biru Oranye Hijau Berwarna cokelat Abu-abu Putih
7 8 9 10 11 12
Merah Hitam Kuning Violet Warna pink Aqua
Warna 13 ~ 24 akan ditandai dengan pelacak hitam. Untuk warna hitam tidak perlu pelacak hitam ditandai, akan menggunakan warna alam sebagai gantinya.

Kabel Karakteristik mekanik

inti Diameter kabel berat badan
1 ~ 24 8.0mm±0.2mm 65kg/km±4kg
Kisaran suhu -40 ~ +70 - Tidak, tidak.
Min Radius Lipat ((mm) jangka panjang 10D
Min Radius Lipat ((mm) Jangka pendek 20D
Min kekuatan tarik yang diizinkan ((N) jangka panjang 1200
Min kekuatan tarik yang diizinkan ((N) Jangka pendek 1500
Suhu operasi (°C) -40 ~ +70
Suhu instalasi ((°C) -20 ~ +60
Temperatur penyimpanan (°C) -40 ~ +70

Karakteristik serat

Gaya serat Satuan SM
G652		 SM
G652D		 MM
50/125		 MM
62.5/125		 MM
OM3-300
kondisi nm 1310/1550 1310/1550 850/1300 850/1300 850/1300
penyingkiran dB/km ≤ ≤ ≤ ≤ 3,0/1.0 ≤ 3,0/1.0
0.36/0.23 0.34/0.22 3.0/1.0 - Aku tidak tahu. - Aku tidak tahu.
Depresi 1550nm Ps/(nm*km) - Aku tidak tahu. ≤ 18 - Aku tidak tahu. - Aku tidak tahu. Depresi
1625nm Ps/(nm*km) - Aku tidak tahu. ≤ 22 - Aku tidak tahu. - Aku tidak tahu. 　
Bandwidth 850nm MHZ.KM - Aku tidak tahu. - Aku tidak tahu. ¥400 ¥160 Bandwidth
1300nm MHZ.KM - Aku tidak tahu. - Aku tidak tahu. ¥800 ₹ 500 　
Panjang gelombang dispersi nol nm 1300-1324 ¥1302,
≤1322		 - Aku tidak tahu. - Aku tidak tahu. ₹ 1295,
≤1320
Kemiringan depresi nol nm ≤ 0.092 ≤ 0.091 - Aku tidak tahu. - Aku tidak tahu. - Aku tidak tahu.
PMD Serat Individu Maksimum 　 ≤ 0.2 ≤ 0.2 - Aku tidak tahu. - Aku tidak tahu. ≤ 0.11
Nilai Link Desain PMD Pls.2*km) ≤ 0.12 ≤ 0.08 - Aku tidak tahu. - Aku tidak tahu. - Aku tidak tahu.
Panjang gelombang pemotongan serat λc nm ¢ 1180,
≤1330		 ¥1180,
≤1330		 - Aku tidak tahu. - Aku tidak tahu. - Aku tidak tahu.
Sutoff kabel
panjang gelombang λcc		 nm ≤ 1260 ≤ 1260 - Aku tidak tahu. - Aku tidak tahu. - Aku tidak tahu.
MFD 1310nm Um 9.2±0.4 9.2±0.4 - Aku tidak tahu. - Aku tidak tahu. - Aku tidak tahu.
1550nm Um 10.4±0.8 10.4±0.8 - Aku tidak tahu. - Aku tidak tahu. - Aku tidak tahu.
Angka
Aperture ((NA)		 　 - Aku tidak tahu. - Aku tidak tahu. 0.200±0.015 0.275±0.
015		 0.200±0
.015
Langkah ((rata-rata dua arah
pengukuran)		 dB ≤ 0.05 ≤ 0.05 ≤ 0.10 ≤ 0.10 ≤ 0.10
Ketidakelarasan pada serat
panjang dan titik		 dB ≤ 0.05 ≤ 0.05 ≤ 0.10 ≤ 0.10 ≤ 0.10
Ketidakkontinuitas
Perbedaan backscatter
Koefisien		 dB/km ≤ 0.05 ≤ 0.03 ≤ 0.08 ≤ 0.10 ≤ 0.08
Persamaan atenuasi dB/km ≤ 0.01 ≤ 0.01 　 　 　
Dimater inti Um 　 　 50±1.0 62.5±2.5 50±1.0
Diameter pelapis Um 125.0±0.1 125.0±0.1 125.0±0.1 125.0±0.1 125.0±0.1
Perlengkapan non-bentuk bulat % ≤ 1.0 ≤ 1.0 ≤ 1.0 ≤ 1.0 ≤ 1.0
Diameter lapisan Um 242±7 242±7 242±7 242±7 242±7
Lapisan/kaffinch
Kesalahan konsentris		 Um ≤ 12.0 ≤ 12.0 ≤ 12.0 ≤ 12.0 ≤ 12.0
Lapisan non-sirkular % ≤ 6.0 ≤ 6.0 ≤ 6.0 ≤ 6.0 ≤ 6.0
Kesalahan konsentrisitas inti/lapisan Um ≤ 0.6 ≤ 0.6 ≤ 1.5 ≤ 1.5 ≤ 1.5
Curl ((radius) Um ≤4 ≤4 - Aku tidak tahu. - Aku tidak tahu. - Aku tidak tahu.



Multi Mode PBT Loose Tube Steel Wire Reinforcing GYXTW 0Multi Mode PBT Loose Tube Steel Wire Reinforcing GYXTW 1
