Kabel Serat Optik Luar Ruang
>
|
| Tempat asal | Cina |
| Nama merek | Fiberplan |
| Sertifikasi | ISO 9001; TÜV certificate |
| Nomor model | GYFTY |

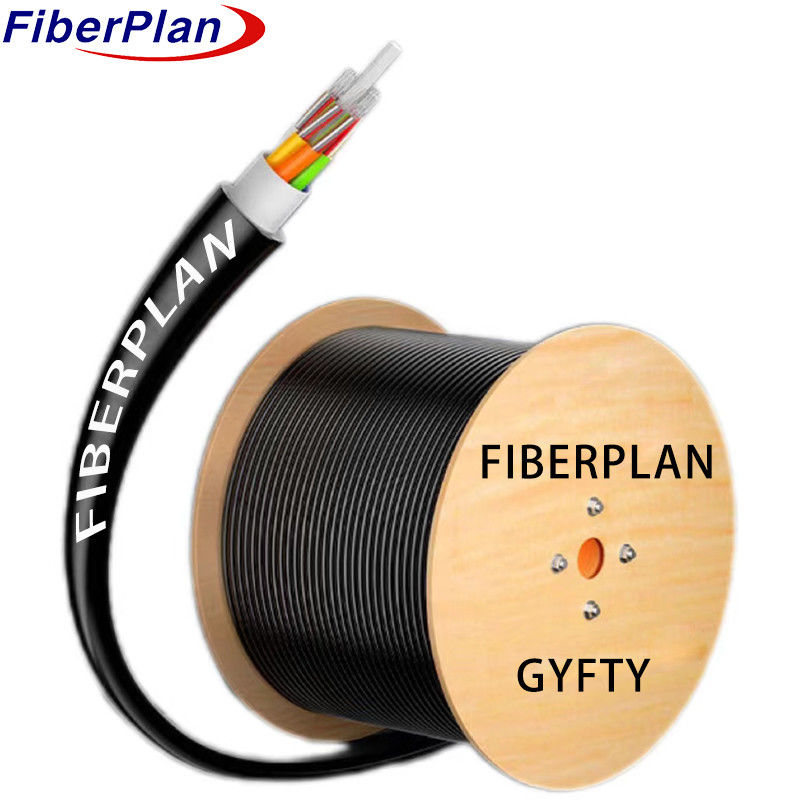

Kabel serat optik udara non-logam dengan kinerja tahan air
Deskripsi
Serat-serat ini berada di dalam tabung fleksibel yang terbuat dari plastik tahan lama, yang diisi dengan senyawa tahan air.
Fiber Reinforced Plastic (FRP) di inti menambah kekuatan. Tabung dan pengisi mengelilingi FRP, menciptakan kompak
Tepi penghalang air melindungi inti, diikuti dengan lapisan PE untuk perlindungan keseluruhan.
Aplikasi
1 Dirancang untuk tujuan distribusi di luar ruangan.
2 Cocok untuk sistem transmisi tenaga batang.
3 Ideal untuk digunakan dalam akses dan jaringan lokal yang terletak di daerah dengan gangguan elektromagnetik yang tinggi.
Karakteristik
1 Menampilkan kinerja mekanik yang kuat pada berbagai suhu.
2 Mempunyai tabung longgar dengan kekuatan tinggi dan tahan hidrolisis.
3 Menggunakan senyawa pengisi khusus di tabung, memastikan perlindungan serat penting.
4 Menunjukkan ketahanan dan fleksibilitas.
5 Menggunakan senyawa pengisi yang dirancang khusus untuk tabung longgar.
Rincian struktur
| Jumlah serat | 6F | 12F | 24F | 36F | 48F | 72F | 96F | 144F |
| Jumlah tabung | 1 | 2 | 4 | 3 | 4 | 6 | 8 | 12 |
| Serat per tabung | 6 | 6 | 6 | 12 | 12 | 12 | 12 | 12 |
| No. batang pengisi | 4 | 3 | 1 | 2 | 1 | 0 | 0 | 0 |
| Diameter tabung (± 0,1 mm) | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| Ketebalan tabung longgar (± 0,05mm) |
0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 |
| Nominal diameter luar (± 0,2 mm) | 8.6 | 8.6 | 8.6 | 8.6 | 8.6 | 9.2 | 10.8 | 13.4 |
| Ketebalan jaket (± 0,1 mm) |
1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| Tabung longgar | Bahan | PBT | Warna | Spektrum standar | ||||
| Batang pengisi | Bahan | PP | Warna | Hitam | ||||
| Pengisian tabung | Bahan | Senyawa pengisi | ||||||
| Anggota kekuatan pusat | Bahan | FRP | Diameter | 1.5mm (6 - 48F) | ||||
| 2mm (72 - 144F) | ||||||||
| Lapisan | PE (hanya untuk 96C -144C) | |||||||
| Sistem pemblokiran air | Bahan | pita penghalang air | ||||||
| Kabel retak | Jenis | 1110*2 | ||||||
| Kelenjar luar | Bahan | MDPE | Warna | Hitam | ||||
Kinerja mekanik dan lingkungan
| Kekuatan tarik | Jangka panjang ((N) | 600N | ||||||
| Jangka pendek ((N) | 1500N | |||||||
| Beban penekanan | Jangka panjang (N/100mm) | 300N/100mm | ||||||
| Jangka pendek (N/100mm) | 1000N/100mm | |||||||
| Radius lentur | Dinamis (mm) | 20D | ||||||
| Statik (mm) | 10D | |||||||
| Suhu penyimpanan | -20°C+70°C | |||||||
| Suhu pemasangan | -10°C+60°C | |||||||
Kinerja Serat
| Gaya serat | Satuan | SM G652D | MM 50/125 | MM 62.5/125 | ||||
| Kondisi | mm | 1310/1550 | 850/1300 | 850/1300 | ||||
| Atenuasi | dB/km | ≤ 0,36/0.22 | ≤ 3,0/1.0 | ≤ 3,0/1.0 | ||||
| Diameter pelapis | Um | 125 ± 0.2 | 125± 0.2 | 125± 0.2 | ||||
| Perlengkapan non-bentuk bulat | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ||||
| Diameter lapisan | Um | 242±3 | 242±3 | 242±3 | ||||
