| Tempat asal | Cina |
| Nama merek | Fiberplan |
| Sertifikasi | ISO 9001; TÜV certificate |
| Nomor model | GYTS |
GYTS Harga Kabel optik Kabel serat optik bawah tanah
Deskripsi
Desain kabel ini mengintegrasikan berbagai elemen pelindung untuk memastikan daya tahan dan fungsionalitasnya.
dalam tabung longgar plastik modulus tinggi, dapat menampung serat mode tunggal dan multi-mode,
Pada inti terdapat kawat baja, seringkali dilapisi polietilena untuk
varian jumlah serat yang lebih tinggi, berfungsi sebagai anggota kekuatan logam.
tabung dan pengisi dengan cermat terikat ke dalam inti kabel kompak dan melingkar.
ditambahkan dengan lapisan PSP yang diterapkan secara longitudinal di atas inti kabel, meningkatkan ketahanan terhadap air di
Menyelesaikan konstruksi yang kokoh ini adalah selimut PE yang mengelilingi kabel, memberikan pertahanan tambahan
terhadap faktor lingkungan.
Aplikasi
1 Dirancang untuk distribusi di luar ruangan: Kabel ini dirancang untuk menahan berbagai kondisi di luar ruangan,
memastikan daya tahan dan keandalan dalam lingkungan yang menantang.
2 Metode instalasi serbaguna: Sangat cocok untuk instalasi udara dan juga dapat diletakkan melalui pipa,
menawarkan fleksibilitas dalam penyebaran.
3 Kompatibilitas jaringan jarak jauh dan area lokal: Kabel ini mendukung komunikasi jarak jauh
kebutuhan dan cocok untuk jaringan area lokal, memenuhi berbagai kebutuhan komunikasi.
Karakteristik
1 Kekuatan mekanik yang kuat dan ketahanan suhu memastikan keandalan dalam berbagai kondisi.
2 Tabung longgar yang tahan hidrolisis dengan kekuatan tinggi memberikan daya tahan yang luar biasa.
3 Senyawa pengisi tabung khusus memberikan perlindungan serat yang penting, memastikan kinerja yang dapat diandalkan.
4 Ketahanan dan fleksibilitas menghancurkan yang sangat baik, cocok untuk skenario instalasi yang menuntut.
5 PE sheath melindungi dari radiasi UV, meningkatkan umur panjang kabel.
6 Berbagai langkah memastikan kedap air: kawat baja pusat untuk kekuatan, 100% isian inti kabel dan PSP
peningkatan daya tahan kelembaban.

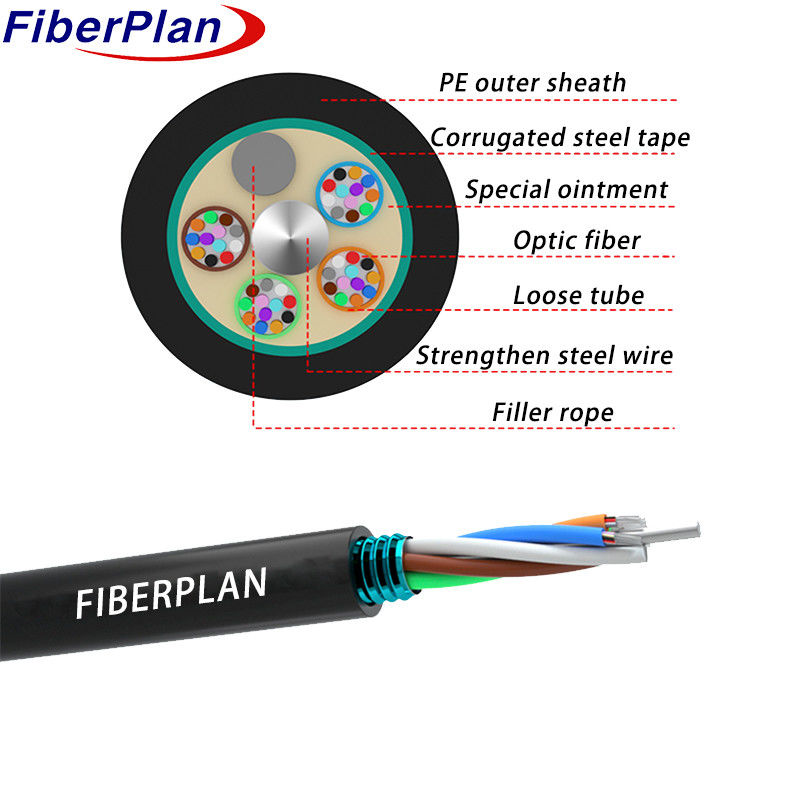

Rincian konstruksi kabel
| Jumlah serat | 2 ~ 144 inti | |||||||
| Penghalang Kelembaban | Sistem pemblokiran air | |||||||
| Anggota kekuatan pusat | Bahan | Kawat baja/FRP/FRP dengan penutup PE | ||||||
| ukuran | 1.5mm~2.0mm | |||||||
| Tabung longgar | bahan | PBT | ||||||
| diameter | F2.2 (luar/dalam) | |||||||
| Pengisian tabung | Senyawa pengisi tabung | |||||||
| Perisai | Bahan | Pita baja bergelombang | ||||||
| Lapisan luar | bahan | PE,HDPE | ||||||
| diameter | 10,70 ± 0,2 mm | |||||||
Warna serat
| Jumlah serat per tabung 8 inti |
1 | 2 | 3 | 4 | 5 | 6 |
| Biru | Oranye | Hijau | Berwarna cokelat | Abu-abu | Putih | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Merah | Hitam | Kuning | Violet | Warna pink | Aqua | |
| Warna 13 ~ 24 akan ditandai dengan pelacak hitam. untuk warna hitam tidak perlu ditandai pelacak hitam, akan menggunakan warna alam sebagai gantinya. | ||||||
Kabel Karakteristik mekanik
| inti | Diameter kabel | berat badan | |||||
| 2 inti hingga 60 inti | 10.0±0.3mm | 115±5kg/km | |||||
| 72 inti | 10.5±0.3mm | 120±5kg/km | |||||
| 96 inti | 12.5±0.3mm | 180±5kg/km | |||||
| 144 inti | 14.5±0.3mm | 245±5kg/km | |||||
| Min Radius Lipat ((mm) | jangka panjang | 10D | |||||
| Menekuk Min Radius ((mm) |
Jangka pendek | 20D | |||||
| Min diizinkan Kekuatan tarik ((N) |
jangka panjang | 600 | |||||
| Min diizinkan Kekuatan tarik ((N) |
Jangka pendek | 1500 | |||||
| Pengecoran beban (N/100mm) | jangka panjang | 300 | |||||
| Pengecoran beban (N/100mm) | jangka pendek | 1000 | |||||
| Operasi suhu (°C) |
-40+70 | ||||||
| Pemasangan suhu ((°C) |
-20+60 | ||||||
Karakteristik serat
| Gaya serat | Satuan | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| kondisi | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| penyingkiran | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | - Aku tidak tahu. | - Aku tidak tahu. | |||
| Depresi | 1550nm | Ps/(nm*km) | - Aku tidak tahu. | ≤ 18 | - Aku tidak tahu. | - Aku tidak tahu. | Depresi |
| 1625nm | Ps/(nm*km) | - Aku tidak tahu. | ≤ 22 | - Aku tidak tahu. | - Aku tidak tahu. | ||
| Bandwidth | 850nm | MHZ.KM | - Aku tidak tahu. | - Aku tidak tahu. | ¥400 | ¥160 | Bandwidth |
| 1300nm | MHZ.KM | - Aku tidak tahu. | - Aku tidak tahu. | ¥800 | ₹ 500 | ||
| Panjang gelombang dispersi nol | nm | 1300-1324 | ¥1302, ≤1322 |
- Aku tidak tahu. | - Aku tidak tahu. | ₹ 1295, ≤1320 |
|
| Kemiringan depresi nol | nm | ≤ 0.092 | ≤ 0.091 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | |
| PMD Serat Individu Maksimum | ≤ 0.2 | ≤ 0.2 | - Aku tidak tahu. | - Aku tidak tahu. | ≤ 0.11 | ||
| Nilai Link Desain PMD | Pls.2*km) | ≤ 0.12 | ≤ 0.08 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | |
| Panjang gelombang pemotongan serat λc | nm | ¢ 1180, ≤1330 |
¥1180, ≤1330 |
- Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | |
| Sutoff kabel panjang gelombang λcc |
nm | ≤ 1260 | ≤ 1260 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | |
| MFD | 1310nm | Um | 9.2+/-0.4 | 9.2+/-0.4 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. |
| 1550nm | Um | 10.4+/-0.8 | 10.4+/-0.8 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | |
| Angka Aperture ((NA) |
- Aku tidak tahu. | - Aku tidak tahu. | 0.200+/ - 0.015 |
0.275 +/- 0. 015 |
0.200+/-0 .015 |
||
| Langkah ((rata-rata dua arah pengukuran) |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Ketidakelarasan pada serat panjang dan titik |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Ketidakkontinuitas | |||||||
| Perbedaan backscatter Koefisien |
dB/km | ≤ 0.05 | ≤ 0.03 | ≤ 0.08 | ≤ 0.10 | ≤ 0.08 | |
| Persamaan atenuasi | dB/km | ≤ 0.01 | ≤ 0.01 | ||||
| Dimater inti | Um | 50+/-1.0 | 62.5+/-2.5 | 50+/-1.0 | |||
| Diameter pelapis | Um | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
| Perlengkapan non-bentuk bulat | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |
| Diameter lapisan | Um | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
| Lapisan/kaffinch Kesalahan konsentris |
Um | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | |
| Lapisan non-sirkular | % | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | |
| Kesalahan konsentrisitas inti/lapisan | Um | ≤ 0.6 | ≤ 0.6 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 | |
| Curl ((radius) | Um | ≤4 | ≤4 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | |
