| Tempat asal | Cina |
| Nama merek | Fiberplan |
| Sertifikasi | ISO 9001; TÜV certificate |
| Nomor model | GYTA |

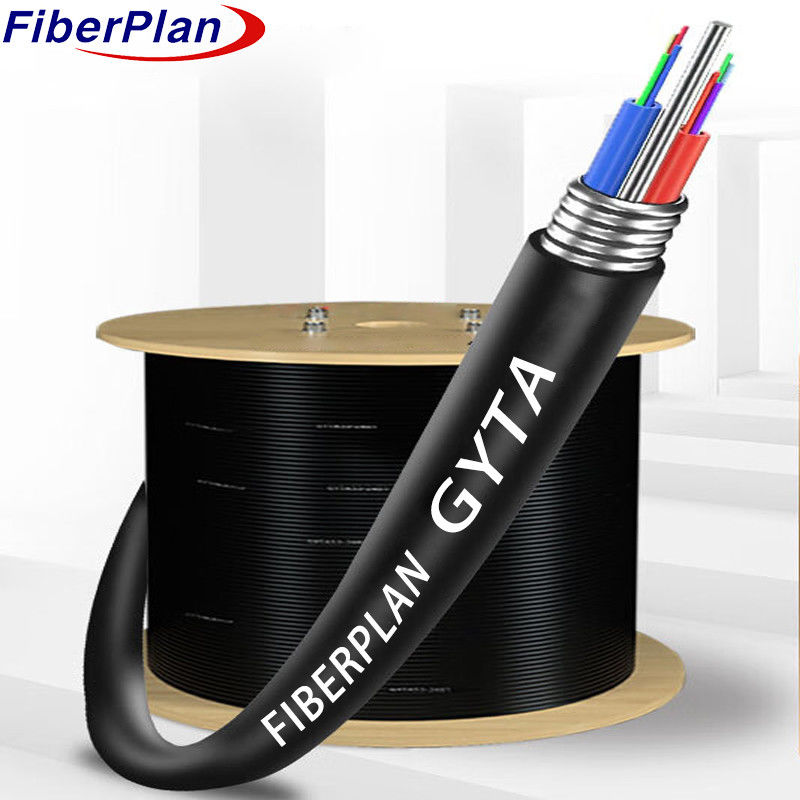

Aluminium Tape Layer Stranded Loose Tube Outdoor Cable GYTA
Deskripsi
Kabel terdiri dari serat yang ditempatkan di dalam tabung longgar yang terbuat dari plastik yang kokoh, dengan pengisi tahan air
Sebuah pita aluminium, kadang-kadang dilapisi polietilen untuk kabel berserat tinggi, berfungsi sebagai
tabung dan pengisi diatur di sekitar anggota pusat untuk membuat
sebuah inti kabel yang kompak dan melingkar. pita aluminium, diterapkan secara longitudinal di atas inti kabel, melindunginya
Akhirnya, kabel selesai dengan lapisan PE.
Aplikasi
* Disesuaikan untuk penggunaan di luar ruangan, memastikan daya tahan dan keandalan.
*Metode pemasangan serbaguna seperti penataan udara atau pipa.
*Memfasilitasi komunikasi jarak jauh dan jaringan lokal secara efektif.
Karakteristik
* Kinerja mekanik dan suhu yang baik
*Tabung longgar kekuatan tinggi yang tahan hidrolisis
*Senyawa pengisi tabung khusus memastikan perlindungan penting dari serat
*Ketahanan dan fleksibilitas penekanan
*Lapisan PE melindungi kabel dari radiasi ultraviolet
*Langkah-langkah berikut diambil untuk memastikan kabel kedap air
*Kawat baja yang digunakan sebagai elemen kekuatan pusat
*Senyawa pengisi tabung longgar dan pengisian inti kabel 100%
*Pita aluminium yang meningkatkan kelembaban
Rincian konstruksi kabel
| Jumlah serat | 2 ~ 144 inti | |||||||
| Penghalang Kelembaban | Sistem pemblokiran air | |||||||
| Anggota kekuatan pusat | Bahan | Kawat baja/FRP/FRP dengan penutup PE | ||||||
| ukuran | 1.5mm~2.0mm | |||||||
| Tabung longgar | bahan | PBT | ||||||
| diameter | F2.2 (luar/dalam) | |||||||
| Pengisian tabung | Senyawa pengisi tabung | |||||||
| Perisai | Bahan | Pita aluminium/baja | ||||||
| Lapisan luar | bahan | PE,HDPE | ||||||
| diameter | 10,70 ± 0,2 mm | |||||||
Warna serat
|
Jumlah serat 12 inti per tabung |
1 | 2 | 3 | 4 | 5 | 6 |
| Biru | Oranye | Hijau | Berwarna cokelat | Abu-abu | Putih | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Merah | Hitam | Kuning | Violet | Warna pink | Aqua | |
| Warna 13 ~ 24 akan ditandai dengan pelacak hitam. Untuk warna hitam tidak perlu pelacak hitam ditandai, akan menggunakan warna alam sebagai gantinya. | ||||||
Kabel Karakteristik mekanik
| inti | Diameter kabel | berat badan | |||||
| 2 inti hingga 36 inti | 100,0±0,5 mm | 90±5kg/km | |||||
| 39 inti hingga 72 inti | 10.2±0,5mm | 95±5kg/km | |||||
| 74 inti hingga 96 inti | 12±0,5 mm | 135±5kg/km | |||||
| 98 inti hingga 120 inti | 14±0,5 mm | 145±5kg/km | |||||
| 122 inti ke 144 inti | 16±0,5 mm | 204±5kg/km | |||||
| Min Radius Lipat ((mm) | jangka panjang | 10D | |||||
| Menekuk Min Radius ((mm) |
Jangka pendek | 20D | |||||
| Min diizinkan Kekuatan tarik ((N) |
jangka panjang | 600 | |||||
| Min diizinkan Kekuatan tarik ((N) |
Jangka pendek | 1500 | |||||
| Pengecoran beban (N/100mm) | jangka panjang | 300 | |||||
| Pengecoran beban (N/100mm) | jangka pendek | 1000 | |||||
| Operasi suhu (°C) |
-40+75 | ||||||
| Pemasangan suhu ((°C) |
-15+60 | ||||||
Karakteristik serat
| Gaya serat | Satuan | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| kondisi | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| penyingkiran | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | - Aku tidak tahu. | - Aku tidak tahu. | |||
| Depresi | 1550nm | Ps/(nm*km) | - Aku tidak tahu. | ≤ 18 | - Aku tidak tahu. | - Aku tidak tahu. | Depresi |
| 1625nm | Ps/(nm*km) | - Aku tidak tahu. | ≤ 22 | - Aku tidak tahu. | - Aku tidak tahu. | ||
| Bandwidth | 850nm | MHZ.KM | - Aku tidak tahu. | - Aku tidak tahu. | ¥400 | ¥160 | Bandwidth |
| 1300nm | MHZ.KM | - Aku tidak tahu. | - Aku tidak tahu. | ¥800 | ₹ 500 | ||
| Panjang gelombang dispersi nol | nm | 1300-1324 | ¥1302, ≤1322 |
- Aku tidak tahu. | - Aku tidak tahu. | ₹ 1295, ≤1320 |
|
| Kemiringan depresi nol | nm | ≤ 0.092 | ≤ 0.091 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | |
| PMD Serat Individu Maksimum | ≤ 0.2 | ≤ 0.2 | - Aku tidak tahu. | - Aku tidak tahu. | ≤ 0.11 | ||
| Nilai Link Desain PMD | Ps(nm2*k (m) |
≤ 0.12 | ≤ 0.08 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | |
| Panjang gelombang pemotongan serat λc | nm | ¢ 1180, ≤1330 |
¥1180, ≤1330 |
- Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | |
| Sutoff kabel panjang gelombang λcc |
nm | ≤ 1260 | ≤ 1260 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | |
| MFD | 1310nm | Um | 9.2+/-0.4 | 9.2+/-0.4 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. |
| 1550nm | Um | 10.4+/-0.8 | 10.4+/-0.8 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | |
| Angka Aperture ((NA) |
- Aku tidak tahu. | - Aku tidak tahu. | 0.200+/ - 0.015 |
0.275 +/- 0. 015 |
0.200+/-0 .015 |
||
| Langkah ((rata-rata dua arah pengukuran) |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Ketidakelarasan pada serat panjang dan titik |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Ketidakkontinuitas | |||||||
| Perbedaan backscatter Koefisien |
dB/km | ≤ 0.05 | ≤ 0.03 | ≤ 0.08 | ≤ 0.10 | ≤ 0.08 | |
| Persamaan atenuasi | dB/km | ≤ 0.01 | ≤ 0.01 | ||||
| Dimater inti | Um | 50+/-1.0 | 62.5+/-2.5 | 50+/-1.0 | |||
| Diameter pelapis | Um | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
| Perlengkapan non-bentuk bulat | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |
| Diameter lapisan | Um | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
| Lapisan/kaffinch Kesalahan konsentris |
Um | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | |
| Lapisan non-sirkular | % | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | |
| Kesalahan konsentrisitas inti/lapisan | Um | ≤ 0.6 | ≤ 0.6 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 | |
| Curl ((radius) | Um | ≤4 | ≤4 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | |
