GYXTC8Y Kabel Serat Optik tabung longgar pusat
Deskripsi

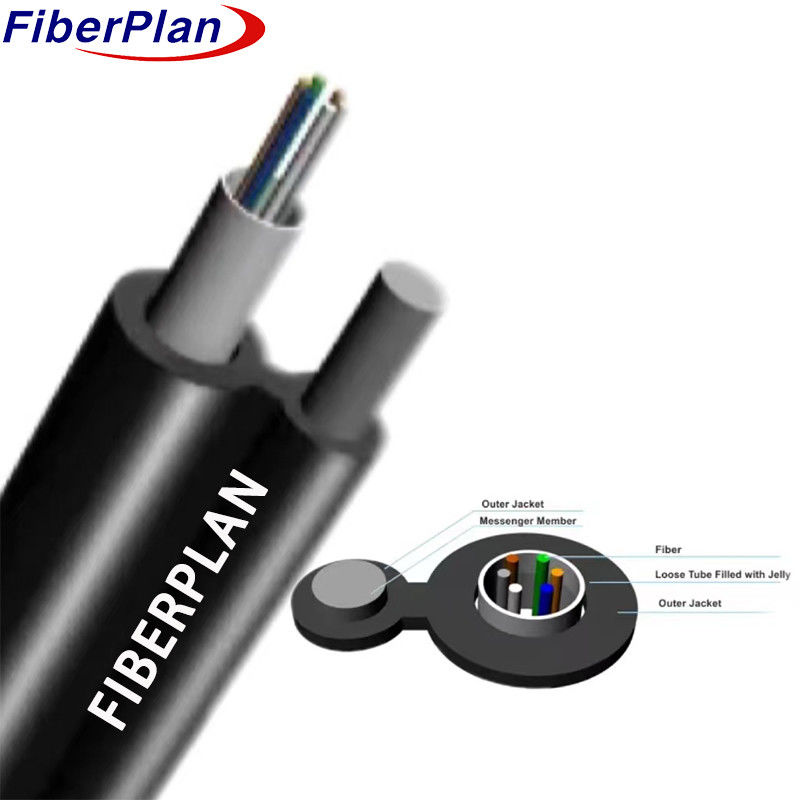

Serat-serat tersebut ditempatkan di dalam tabung longgar plastik yang kuat dan diisi dengan senyawa tahan air.
Bagian kabel ini, bersama dengan kabel yang memberikan dukungan, terbungkus dalam lapisan PE, membentuk f-
struktur gambar 8.
Aplikasi
1 Disesuaikan untuk instalasi di luar ruangan.
2 Ideal untuk penyebaran udara dan pipa.
3 Memfasilitasi komunikasi jarak jauh dan jaringan lokal.
Karakteristik
1 Desain tabung longgar yang mapan memastikan kinerja yang dapat diandalkan.
2 Kekuatan non-logam menawarkan sifat anti-elektromagnetik yang sangat baik.
3 Menunjukkan ketahanan mekanik dan lingkungan yang unggul.
4 Fleksibel dan lentur dengan kinerja yang baik.
5 Ringan dan berdiameter kecil, memudahkan pemasangan.
Rincian konstruksi kabel
| Jumlah serat |
2F-24F |
| Tabung longgar |
Bahan |
PBT |
Diameter |
2.8mm |
| Pengisian tabung |
Pembuatan |
Senyawa pengisi |
| Sistem pemblokiran air |
Bahan |
Pita penghalang air / Gel pengisi |
| Anggota kekuatan mental |
Pembuatan |
Kawat baja |
Ukuran |
1.4mm |
| Galleus |
Pembuatan |
PE |
Ukuran
(h*w) |
1.5mm*1.0mm |
| Lapisan luar |
Bahan |
PE |
Warna |
hitam |
| Diameter |
3.8*6.5-12
(± 0,5) mm |
Ketebalan |
10,6 ± 0,05 mm |
Karakteristik mekanik dan lingkungan kabel
| Kekuatan tarik |
jangka panjang |
600N |
| Jangka pendek |
1500N |
| Beban penekanan |
jangka panjang |
300N/100mm |
| Jangka pendek |
1000N/100mm |
| Radius lentur |
Dinamis |
20D |
| Statik |
10D |
| Suhu pemasangan |
-10°C+60°C |
| Suhu penyimpanan |
-40°C+70°C |
Karakteristik serat
| Jenis serat |
Satuan |
SM G652D |
MM 50/125 |
MM 62.5/125 |
| Kondisi |
mm |
1310/1550 |
850/1300 |
850/1300 |
| Atenuasi |
dB/km |
≤ 0,36/0.24 |
≤ 3,0/1.5 |
≤ 3,0/1.5 |
| Diameter pelapis |
Um |
125 ± 0.3 |
125 ± 0.5 |
125 ± 0.3 |
| Perlengkapan non-bentuk bulat |
% |
≤ 1.0 |
≤ 1.0 |
≤ 1.0 |
| Diameter lapisan |
Um |
242±6 |
242±6 |
242±6 |
