| Tempat asal | Cina |
| Nama merek | Fiberplan |
| Sertifikasi | ISO 9001; TÜV certificate |
| Nomor model | GYFTZY |

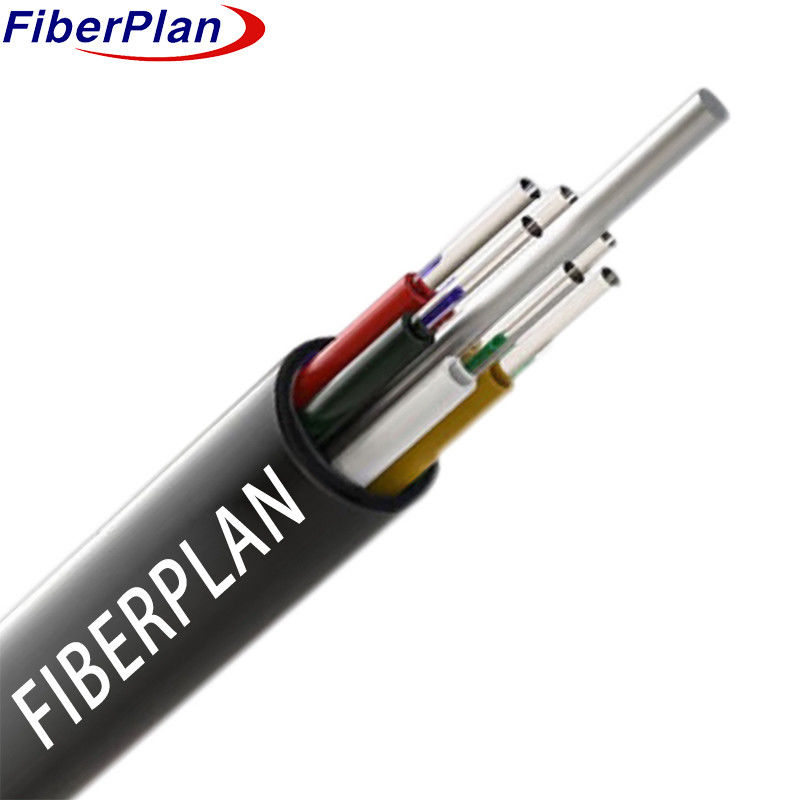

Kabel tabung longgar kekuatan tinggi untuk jaringan lokal
Deskripsi
Desain kabel melibatkan penempatan serat dalam tabung plastik longgar modulus tinggi yang diisi dengan tahan air
Di tengah inti, Fiber Reinforced Plastic (FRP) bertindak sebagai anggota kekuatan non-logam.
tabung dan pengisi kemudian terikat di sekitar anggota kekuatan pusat ini untuk membentuk inti kompak, melingkar.
karena pengisian inti kabel dengan senyawa pelindung terhadap masuknya air, kabel selesai dengan
Sebuah pelindung PE.
Aplikasi
1 Ideal untuk skenario distribusi di luar ruangan.
2 Cocok untuk sistem transmisi tenaga batang.
3 Cocok untuk akses dan jaringan lokal, terutama di lokasi dengan gangguan elektromagnetik yang tinggi.
Karakteristik
1 Menunjukkan kinerja mekanik dan suhu yang sangat baik.
2 Menggunakan tabung longgar dengan kekuatan tinggi dan tahan hidrolisis.
3 Menggunakan senyawa pengisi tabung khusus untuk perlindungan serat penting.
4 Memiliki ketahanan dan fleksibilitas.
5 Memastikan pengisian penuh inti kabel dengan senyawa pengisian.
Rincian struktur
| Spesifikasi | 6F | 12F | 24F | 36F | 48F | 72F | 96F | 144F |
|---|---|---|---|---|---|---|---|---|
| No. Serat | 6 | 12 | 24 | 36 | 48 | 72 | 96 | 144 |
| No. tabung | 1 | 2 | 4 | 3 | 4 | 6 | 8 | 12 |
| Serat per tabung | 6 | 6 | 6 | 12 | 12 | 12 | 12 | 12 |
| Nomor batang pengisi | 4 | 4 | 1 | 2 | 1 | 0 | 0 | 0 |
| Diameter tabung (± 0,1 mm) | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| Ketebalan tabung longgar | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 |
| Nom. Diameter luar (± 0,2 mm) | 8.6 | 8.6 | 8.6 | 8.6 | 8.6 | 9.2 | 10.8 | 13.4 |
| Nom. Ketebalan jaket (± 0,1 mm) | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| Bahan tabung longgar | PBT | PBT | PBT | PBT | PBT | PBT | PBT | PBT |
| Warna tabung longgar | Spektrum standar | Spektrum standar | Spektrum standar | Spektrum standar | Spektrum standar | Spektrum standar | Spektrum standar | Spektrum standar |
| Bahan anggota kekuatan pusat | FRP | FRP | FRP | FRP | FRP | FRP | FRP | FRP |
| Diameter anggota kekuatan pusat | 1.4mm (6-48F) | 1.4mm (6-48F) | 1.4mm (6-48F) | 1.4mm (6-48F) | 1.4mm (6-48F) | 2mm (72-144F) | 2mm (72-144F) | 2mm (72-144F) |
| Lapisan | - | - | - | - | - | PE (hanya untuk 96F-144F) | PE (hanya untuk 96F-144F) | PE (hanya untuk 96F-144F) |
| Bahan tongkat pengisi | PP | PP | PP | PP | PP | - | - | - |
| Warna tongkat pengisi | Hitam | Hitam | Hitam | Hitam | Hitam | - | - | - |
| Bahan sistem pemblokiran air | Gel pengisi | Gel pengisi | Gel pengisi | Gel pengisi | Gel pengisi | Gel pengisi | Gel pengisi | Gel pengisi |
| Bahan lapisan luar | PE | PE | PE | PE | PE | PE | PE | PE |
| Warna lapisan luar | Hitam | Hitam | Hitam | Hitam | Hitam | Hitam | Hitam |
Kinerja mekanik dan lingkungan
| Properti | jangka panjang | Jangka pendek |
|---|---|---|
| Kekuatan tarik | 600N | 1500N |
| Pengecoran beban | 300N/100mm | 1000N/100mm |
| Radius Lipat | Dinamis: 20D | Statik: 10D |
| Spesifikasi suhu | Penyimpanan: -20°C sampai +70°C | Instalasi: -10°C sampai +60°C |
Kinerja serat
| Gaya Serat | Satuan | SM G652D | MM 50/125 | MM 62.5/125 |
|---|---|---|---|---|
| Kondisi | mm | 1310/1550 | 850/1300 | 850/1300 |
| Atenuasi | dB/km | ≤ 0,36/0.22 | ≤ 3,0/1.0 | ≤ 3,0/1.0 |
| Diameter Lapisan | Um | 125 ± 0.5 | 125 ±0.5 | 125 ±0.5 |
| Lapisan Non-bentuk lingkaran | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 |
| Diameter Lapisan | Um | 242±6 | 242±6 | 242±6 |
