Kabel Serat Optik Luar Ruang
>
|
|
| Tempat asal | Cina |
| Nama merek | Fiberplan |
| Sertifikasi | ISO 9001; TÜV certificate |
| Nomor model | ADSS |

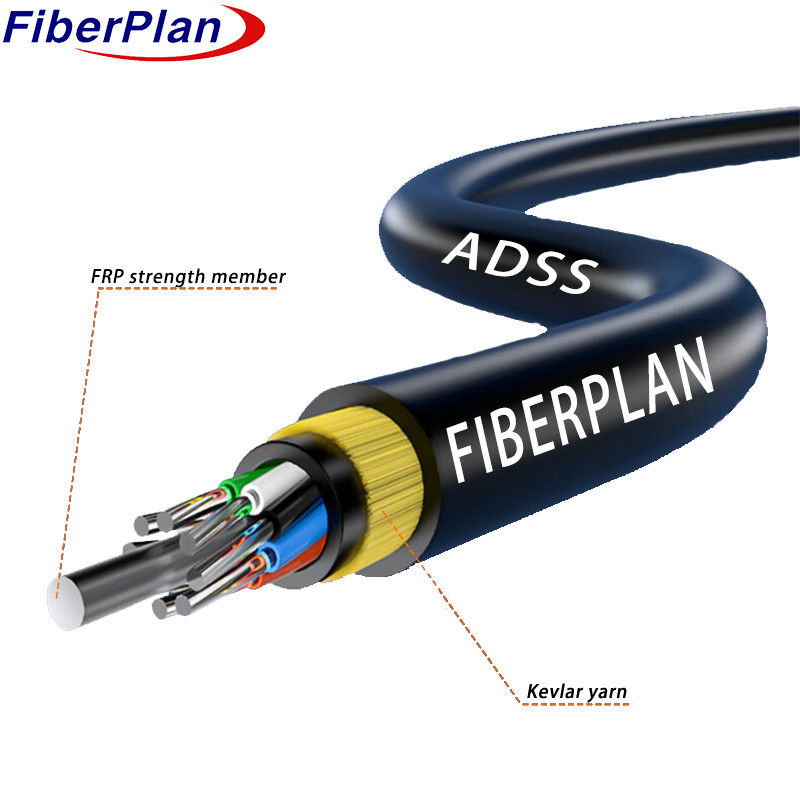

Kabel serat optik ADSS yang diperkuat dengan benang Kevlar double sheath
Deskripsi
Kabel ADSS (All-Dielectric Self-Supporting) terdiri dari saluran tabung yang longgar.
tabung plastik modulus yang diisi dengan senyawa tahan air. tabung ini, bersama dengan pengisi,
di sekitar anggota kekuatan sentral non-logam yang terbuat dari FRP (Fiber Reinforced Plastic), menciptakan kompak
inti kabel melingkar. inti diisi dengan senyawa pengisi dan ditutupi oleh polietilen tipis (PE) bagian dalam
Selanjutnya, lapisan benang aramid yang bergelombang diletakkan di atas lapisan dalam untuk penguatan.
Akhirnya, kabel dilengkapi dengan lapisan luar polietilena (PE) atau anti-tracking (AT).
Aplikasi
1 Desain kabel ADSS memperhitungkan kondisi real-time dari saluran listrik udara.
2 PE lapisan luar digunakan untuk kabel listrik di bawah 110 kV, sedangkan AT lapisan luar digunakan untuk 110 kV dan
di atas.
3 Desain spesifik dari jumlah aramid dan proses stranding memenuhi persyaratan rentang yang berbeda secara efektif.
Karakteristik
1 Memungkinkan pemasangan tanpa memerlukan pemadaman listrik.
2 Ringan dan berdiameter kecil, mengurangi tekanan dari beban es, angin, menara, dan backprop.
3 Dirancang untuk umur 30 tahun.
4 Menampilkan kekuatan tarik yang kuat dan ketahanan suhu untuk kinerja yang andal.
Rincian konstruksi kabel
| Jumlah serat | 24-144 inti | |||||||
| Tali pengisi | 2.0mm | |||||||
| Penghalang Kelembaban | Sistem pemblokiran air | |||||||
| Anggota kekuatan pusat | bahan | FRP/FRP dengan PE | ||||||
| ukuran | 2.1mm | |||||||
| Pengisian tabung | Senyawa pengisi tabung | |||||||
| pengisi | Tabung PP/ tabung PVC | |||||||
| Lapisan dalam | bahan | PE | ||||||
| Tabung longgar | bahan | PBT | ||||||
| diameter | F2.2mm (luar/dalam) | |||||||
| Lapisan luar | bahan | PE/HDPE | ||||||
| diameter | 11±0,2 mm | |||||||
Warna serat
|
Jumlah serat 8 inti per tabung |
1 | 2 | 3 | 4 | 5 | 6 |
| Biru | Oranye | Hijau | Berwarna cokelat | Abu-abu | Putih | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Merah | Hitam | Kuning | Violet | Warna pink | Aqua | |
| Warna 13 ~ 24 akan ditandai dengan pelacak hitam. untuk warna hitam tidak perlu ditandai pelacak hitam, akan menggunakan warna alam sebagai gantinya. | ||||||
Kabel Karakteristik mekanik
| inti | Diameter kabel | Berat badan | |||||
| 2 inti ke 60 inti | 12 ± 0,2 mm | 140±3kg/km | |||||
| 72 inti | 13 ± 0,2 mm | 190±3kg/km | |||||
| 96 inti | 14.5±0.2mm | 220±3kg/km | |||||
| 144 inti | 16.5±0.2mm | 240±3kg/km | |||||
| Rec.daily max tegangan kerja | 88kN | ||||||
| Maks. Tegangan kerja yang diizinkan | 32.7KN | ||||||
| Modulus elastisitas | 37KN/mm2 | ||||||
| Min Radius Lipat ((mm) | Operasi | 240 mm | |||||
| Pemasangan | 390mm | ||||||
| Beban tambahan | Beban tambahan 0,5% ~ 0,7% | ||||||
| Es | 5 mm | ||||||
| Kecepatan angin | 35m/s | ||||||
Karakteristik serat
| Gaya serat | Satuan | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| kondisi | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| penyingkiran | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | - Aku tidak tahu. | - Aku tidak tahu. | |||
| Depresi | 1550nm | Ps/(nm*km) | - Aku tidak tahu. | ≤ 18 | - Aku tidak tahu. | - Aku tidak tahu. | Depresi |
| 1625nm | Ps/(nm*km) | - Aku tidak tahu. | ≤ 22 | - Aku tidak tahu. | - Aku tidak tahu. | ||
| Bandwidth | 850nm | MHZ.KM | - Aku tidak tahu. | - Aku tidak tahu. | ¥400 | ¥160 | Bandwidth |
| 1300nm | MHZ.KM | - Aku tidak tahu. | - Aku tidak tahu. | ¥800 | ₹ 500 | ||
| Panjang gelombang dispersi nol | nm | 1300-1324 | ¥1302, ≤1322 |
- Aku tidak tahu. | - Aku tidak tahu. | ₹ 1295, ≤1320 |
|
| Kemiringan depresi nol | nm | ≤ 0.092 | ≤ 0.091 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | |
| PMD Serat Individu Maksimum | ≤ 0.2 | ≤ 0.2 | - Aku tidak tahu. | - Aku tidak tahu. | ≤ 0.11 | ||
| Nilai Link Desain PMD | Ps(nm2*k (m) |
≤ 0.12 | ≤ 0.08 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | |
| Panjang gelombang pemotongan serat λc | nm | ¢ 1180, ≤1330 |
¥1180, ≤1330 |
- Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | |
| Sutoff kabel panjang gelombang λcc |
nm | ≤ 1260 | ≤ 1260 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | |
| MFD | 1310nm | Um | 9.2±0.4 | 9.2±0.4 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. |
| 1550nm | Um | 10.4±0.8 | 10.4±0.8 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | |
| Angka Aperture ((NA) |
- Aku tidak tahu. | - Aku tidak tahu. | 0.200±0.015 | 0.275±0. 015 |
0.200±0 .015 |
||
| Langkah ((rata-rata dua arah pengukuran) |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Ketidakelarasan pada serat panjang dan titik |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Ketidakkontinuitas | |||||||
| Perbedaan backscatter Koefisien |
dB/km | ≤ 0.05 | ≤ 0.03 | ≤ 0.08 | ≤ 0.10 | ≤ 0.08 | |
| Persamaan atenuasi | dB/km | ≤ 0.01 | ≤ 0.01 | ||||
| Dimater inti | Um | 50±1.0 | 62.5±2.5 | 50±1.0 | |||
| Diameter pelapis | Um | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | |
| Perlengkapan non-bentuk bulat | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |
| Diameter lapisan | Um | 242±7 | 242±7 | 242±7 | 242±7 | 242±7 | |
| Lapisan/kaffinch Kesalahan konsentris |
Um | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | |
| Lapisan non-sirkular | % | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | |
| Kesalahan konsentrisitas inti/lapisan | Um | ≤ 0.6 | ≤ 0.6 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 | |
| Curl ((radius) | Um | ≤4 | ≤4 | - Aku tidak tahu. | - Aku tidak tahu. | - Aku tidak tahu. | |
