| Tempat asal | Cina |
| Nama merek | Fiberplan |
| Sertifikasi | ISO 9001; TÜV certificate |
| Nomor model | GYFTY53 |

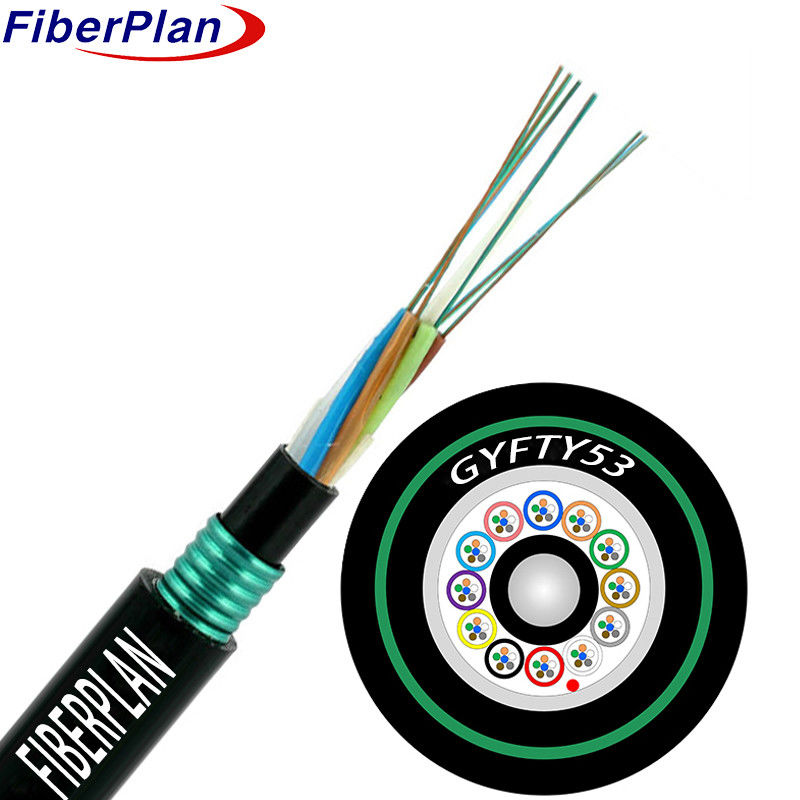

Penggunaan di luar dengan perlindungan anti tikus untuk penguburan langsung GYFTY53
Deskripsi
Struktur kabel terdiri dari serat yang ditempatkan dalam tabung plastik yang kuat, diisi dengan senyawa tahan air.
Pada inti, serat diperkuat plastik (FRP), kadang-kadang terbungkus dalam polietilen (PE) untuk kabel serat tinggi,
Tabung dan pengisi dibungkus di sekitar elemen kekuatan ini, membentuk ko-
Inti ini dilindungi dari penetrasi air oleh pita penghalang air, ditutupi dengan lapisan tipis.
Setelah itu lapisan PSP diterapkan secara longitudinal di atas lapisan dalam, dan kabel difinis-
dilapisi dengan lapisan luar PE untuk perlindungan tambahan.
Aplikasi
★ Dirancang untuk distribusi di luar ruangan dan penguburan langsung, memastikan daya tahan dalam berbagai kondisi.
★ Disesuaikan untuk sistem transmisi tenaga batang, mengoptimalkan efisiensi transfer energi.
★ Ideal untuk akses dan jaringan lokal di daerah dengan gangguan elektromagnetik yang tinggi, memastikan konektivitas yang andal
di tengah lingkungan yang menantang.
Karakteristik
1 Ketahanan mekanik yang kuat dan stabilitas suhu.
2 Konstruksi tabung longgar dengan kekuatan tinggi yang tahan hidrolisis.
3 Perlindungan serat penting yang dijamin oleh senyawa pengisi tabung khusus.
4 Timbangan tahan remuk dengan fleksibilitas untuk penggunaan serbaguna.
5 Inti kabel yang diisi penuh dengan senyawa pengisi tabung longgar untuk perlindungan yang ditingkatkan.
6 Lapisan PSP meningkatkan ketahanan terhadap kelembaban untuk ketahanan yang lebih tinggi.
Rincian struktur
| NO. dari serat | 6 | 12 | 24 | 48 | 72 | 96 | 144 |
| Jumlah tabung | 1 | 2 | 4 | 4 | 6 | 8 | 12 |
| Serat per tabung | 6 | 6 | 6 | 12 | 12 | 12 | 12 |
| Tulang pengisi | 5 | 4 | 2 | 2 | 0 | 0 | 0 |
| Diameter tabung longgar (± 0,1 mm) |
2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| Diameter lapisan dalam (± 0,2mm) |
7.6 | 7.6 | 7.6 | 7.6 | 7.6 | 9.2 | 11.8 |
| Diameter luar (± 0,5 mm) |
12.2 | 12.2 | 12.2 | 12.2 | 12.2 | 13.8 | 16.5 |
| Ketebalan diameter luar (± 0,1 mm) |
1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| Tabung longgar | Bahan | PBT | Warna | Spektrum standar | |||
| Batang pengisi | Bahan | PP | Warna | Hitam | |||
| Pengisian tabung | Bahan | Senyawa pengisi | |||||
| Anggota kekuatan pusat | Bahan | FRP | Diameter | 2.0mm | |||
| Sistem pemblokiran air | Bahan | Pita penghalang air / Gel pengisi | |||||
| Kabel retak | Qty | 2 pcs | Warna | Putih | |||
| Lapisan dalam | Bahan | PE | Warna | Hitam | |||
| Perisai | Bahan | Pita baja bergelombang | |||||
| Lapisan luar | Bahan | PE | Warna | Hitam | |||
Kinerja mekanik dan lingkungan
| Kekuatan tarik | Jangka panjang ((N) | 1000N | |||||
| Jangka pendek ((N) | 3000N | ||||||
| Beban penekanan | jangka panjang | 3000N/100mm | |||||
| Jangka pendek | 1000N/100mm | ||||||
| Radius lentur | Dinamis | 20D | |||||
| Statik | 10D | ||||||
| Suhu pemasangan | -10°C+60°C | ||||||
| Suhu penyimpanan | -40°C+70°C | ||||||
Karakteristik serat
| Jenis serat | Satuan | SM G652D | MM 50/125 | MM 62.5/125 | |||
| Kondisi | mm | 1310/1550 | 850/1300 | 850/1300 | |||
| Atenuasi | dB/km | ≤ 0,35/0.20 | ≤ 3,0/1.5 | ≤ 3,0/1.5 | |||
| Diameter pelapis | Um | 125 ± 0.3 | 125 ± 0.3 | 125 ± 0.3 | |||
| Perlengkapan non-bentuk bulat | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |||
| Diameter lapisan | Um | 242±3 | 242±3 | 242±3 | |||
