| Tempat asal | Cina |
| Nama merek | Fiberplan |
| Sertifikasi | ISO 9001; TÜV certificate |
| Nomor model | GYFTA53 |

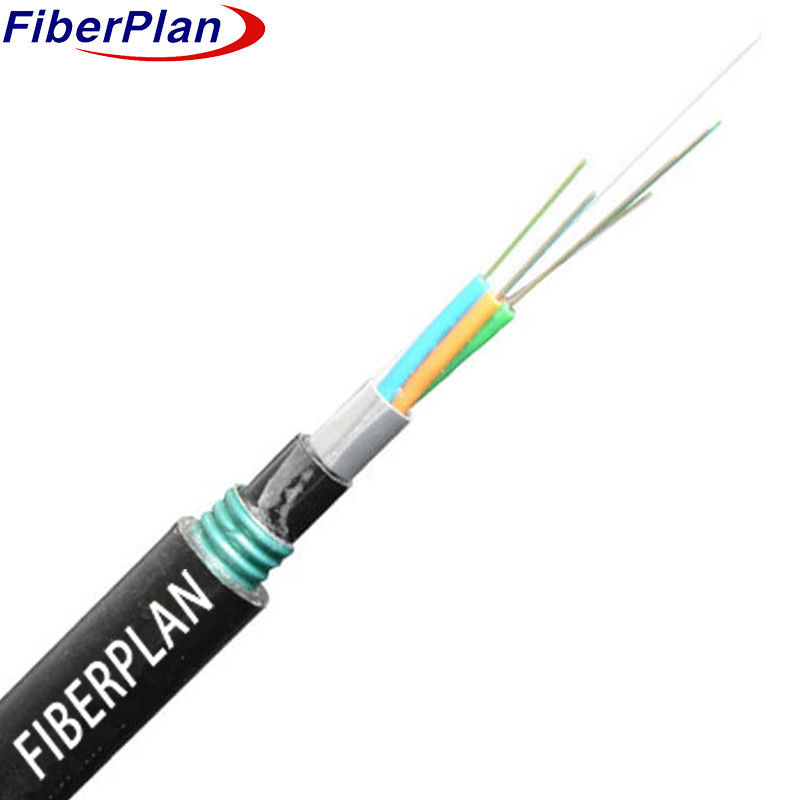

12C SM MM G652D Direct Burial Outdoor Multimode Fiber Optic Cable GYFTA53
Deskripsi
Kabel serat optik ini menggunakan desain tabung longgar dengan kekuatan tinggi untuk menampung serat 250μm dalam mod-
Tabung ini diisi dengan senyawa tahan air dan dikelilingi oleh lapisan FRP non-logam.
Tubu dan pengisi membentuk struktur kabel yang kompak.
Untuk melindungi dari masuknya air, aluminium polietilen laminat (APL) diletakkan di sekitar kabel
Setelah itu, lapisan dalam PE yang tipis ditambahkan, diperkuat dengan lapisan benang kevlar untuk meningkatkan te-
lapisan terakhir kabel termasuk PSP yang diterapkan secara longitudinal untuk ketahanan kelembaban, dan
dibungkus dalam lapisan luar PE untuk perlindungan keseluruhan.
Aplikasi
1 Ideal untuk digunakan di luar ruangan, termasuk instalasi pemakaman langsung.
2 Cocok untuk sistem transmisi tenaga batang.
3 Dirancang untuk akses dan jaringan lokal di daerah gangguan elektromagnetik tinggi.
Karakteristik
1 Kinerja mekanik dan suhu yang kuat, memastikan keandalan dalam berbagai kondisi.
2 Senyawa khusus yang mengisi tabung sangat melindungi serat-serat tersebut.
3 Mengimbangi ketahanan menghancurkan dengan fleksibilitas untuk instalasi serbaguna.
4 Aplikasi PSP meningkatkan ketahanan terhadap kelembaban, meningkatkan daya tahan kabel.
Rincian struktur
| NO. dari serat | 6 | 12 | 24 | 48 | 72 | 96 | 144 |
| Jumlah tabung | 1 | 2 | 4 | 4 | 6 | 8 | 12 |
| Serat per tabung | 6 | 6 | 6 | 12 | 12 | 12 | 12 |
| Tulang pengisi | 5 | 4 | 2 | 2 | 0 | 0 | 0 |
| Diameter tabung longgar (± 0,1 mm) |
2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| Diameter lapisan dalam (± 0,2mm) |
7.6 | 7.6 | 7.6 | 7.6 | 7.6 | 9.2 | 11.8 |
| Diameter luar (± 0,5 mm) |
12.2 | 12.2 | 12.2 | 12.2 | 12.2 | 13.8 | 16.5 |
| Ketebalan diameter luar (± 0,1 mm) |
1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| Tabung longgar | Bahan | PBT | Warna | Spektrum standar | |||
| Batang pengisi | Bahan | PP | Warna | Hitam | |||
| Pengisian tabung | Bahan | Senyawa pengisi | |||||
| Anggota kekuatan pusat | Bahan | FRP | Diameter | 2.0mm | |||
| Sistem pemblokiran air | Bahan | Pita penghalang air / Gel pengisi | |||||
| Kabel retak | Qty | 2 pcs | Warna | Putih | |||
| Lapisan dalam | Bahan | PE | Warna | Hitam | |||
| Perisai | Bahan | Pita baja bergelombang | |||||
| Lapisan luar | Bahan | PE | Warna | Hitam | |||
Kinerja mekanik dan lingkungan
| Kekuatan tarik | Jangka panjang ((N) | 1000N | |||||
| Jangka pendek ((N) | 3000N | ||||||
| Beban penekanan | jangka panjang | 3000N/100mm | |||||
| Jangka pendek | 1000N/100mm | ||||||
| Radius lentur | Dinamis | 20D | |||||
| Statik | 10D | ||||||
| Suhu pemasangan | -10°C+60°C | ||||||
| Suhu penyimpanan | -40°C+70°C | ||||||
Karakteristik serat
| Jenis serat | Satuan | SM G652D | MM 50/125 | MM 62.5/125 | |||
| Kondisi | mm | 1310/1550 | 850/1300 | 850/1300 | |||
| Atenuasi | dB/km | ≤ 0,35/0.20 | ≤ 3,0/1.5 | ≤ 3,0/1.5 | |||
| Diameter pelapis | Um | 125 ± 0.3 | 125 ± 0.3 | 125 ± 0.3 | |||
| Perlengkapan non-bentuk bulat | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |||
| Diameter lapisan | Um | 242±3 | 242±3 | 242±3 | |||
