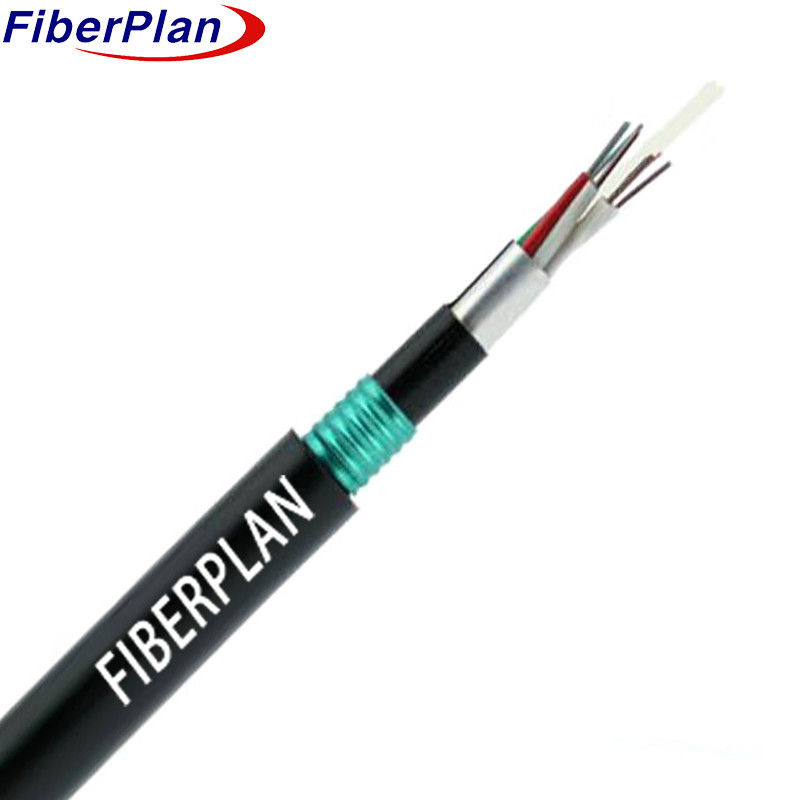

Outdoor Armored Kabel Modulus Tinggi Plastik Lolos Tabung GYFTA53
Deskripsi
Serat 250μm ditempatkan dalam tabung longgar plastik modulus tinggi yang diisi dengan senyawa tahan air.
Inti FRP non-logam berfungsi sebagai anggota kekuatan pusat, di sekitar yang tabung dan pengisi
lapisan APL melindungi inti dari air, diikuti oleh PE tipis
Kain Kevlar meningkatkan ketahanan tarik, ditutupi dengan lapisan PSP dan selesai dengan lapisan luar PE
Senyawa.
Aplikasi
1 Ideal untuk digunakan di luar ruangan, termasuk instalasi pemakaman langsung.
2 Cocok untuk sistem transmisi tenaga batang.
3 Dirancang untuk akses dan jaringan lokal di daerah gangguan elektromagnetik tinggi.
Karakteristik
1 Ketahanan mekanik dan suhu yang sangat baik.
2 Senyawa khusus untuk mengisi tabung memastikan perlindungan serat vital.
3 Timbangan menghancurkan ketahanan dengan fleksibilitas.
4 Lapisan PSP meningkatkan ketahanan terhadap kelembaban untuk ketahanan tambahan.
Rincian struktur
| NO. dari serat |
6 |
12 |
24 |
48 |
72 |
96 |
144 |
| Jumlah tabung |
1 |
2 |
4 |
4 |
6 |
8 |
12 |
| Serat per tabung |
6 |
6 |
6 |
12 |
12 |
12 |
12 |
| Tulang pengisi |
5 |
4 |
2 |
2 |
0 |
0 |
0 |
Diameter tabung longgar
(± 0,1 mm) |
2.0 |
2.0 |
2.0 |
2.0 |
2.0 |
2.0 |
2.0 |
Diameter lapisan dalam
(± 0,2mm) |
7.6 |
7.6 |
7.6 |
7.6 |
7.6 |
9.2 |
11.8 |
Diameter luar
(± 0,5 mm) |
12.2 |
12.2 |
12.2 |
12.2 |
12.2 |
13.8 |
16.5 |
Ketebalan diameter luar
(± 0,1 mm) |
1.6 |
1.6 |
1.6 |
1.6 |
1.6 |
1.7 |
1.7 |
| Tabung longgar |
Bahan |
PBT |
Warna |
Spektrum standar |
| Batang pengisi |
Bahan |
PP |
Warna |
Hitam |
| Pengisian tabung |
Bahan |
Senyawa pengisi |
| Anggota kekuatan pusat |
Bahan |
FRP |
Diameter |
2.0mm |
| Sistem pemblokiran air |
Bahan |
Pita penghalang air / Gel pengisi |
| Kabel retak |
Qty |
2 pcs |
Warna |
Putih |
| Lapisan dalam |
Bahan |
PE |
Warna |
Hitam |
| Perisai |
Bahan |
Pita baja bergelombang |
| Lapisan luar |
Bahan |
PE |
Warna |
Hitam |
Kinerja mekanik dan lingkungan
| Kekuatan tarik |
Jangka panjang ((N) |
1000N |
| Jangka pendek ((N) |
3000N |
| Beban penekanan |
jangka panjang |
3000N/100mm |
| Jangka pendek |
1000N/100mm |
| Radius lentur |
Dinamis |
20D |
| Statik |
10D |
| Suhu pemasangan |
-10°C+60°C |
| Suhu penyimpanan |
-40°C+70°C |
Karakteristik serat
| Jenis serat |
Satuan |
SM G652D |
MM 50/125 |
MM 62.5/125 |
| Kondisi |
mm |
1310/1550 |
850/1300 |
850/1300 |
| Atenuasi |
dB/km |
≤ 0,35/0.20 |
≤ 3,0/1.5 |
≤ 3,0/1.5 |
| Diameter pelapis |
Um |
125 ± 0.3 |
125 ± 0.3 |
125 ± 0.3 |
| Perlengkapan non-bentuk bulat |
% |
≤ 1.0 |
≤ 1.0 |
≤ 1.0 |
| Diameter lapisan |
Um |
242±3 |
242±3 |
242±3 |
