Penggunaan luar Kabel ADSS dengan tabung longgar tahan hidrolisis & anggota kekuatan FRP
Deskripsi
Tabung plastik modulus tinggi yang menampung serat, yang diisi dengan senyawa tahan air.
ini, ada Kevlar untuk perlindungan tambahan, dengan bahan yang menghalangi air menjaga tahan air dan kompak
Pada akhirnya, seluruh perlengkapan terbungkus dalam polietilen yang kuat.
hylene (PE) untuk pertahanan terhadap elemen eksternal.
Aplikasi
Spesifikasi tersebut menguraikan kriteria dasar untuk kabel single-jacket ADSS (All-Dielectric Self-Supporting)
dimaksudkan untuk instalasi udara atau saluran.
Karakteristik
1 Ketahanan mekanik yang luar biasa dan kemampuan untuk menahan suhu ekstrim.
2 Tabung longgar dengan kekuatan tinggi yang tahan hidrolisis.
3 Senyawa khusus dalam tabung untuk perlindungan serat penting.
4 Ketahanan dan fleksibilitas yang seimbang.
5 Penguatan ganda dengan benang FRP dan aramid untuk meningkatkan kekuatan tarik.
6 Dirancang untuk kenyamanan pengguna dengan desain kompak dan ringan untuk pemasangan yang mudah.

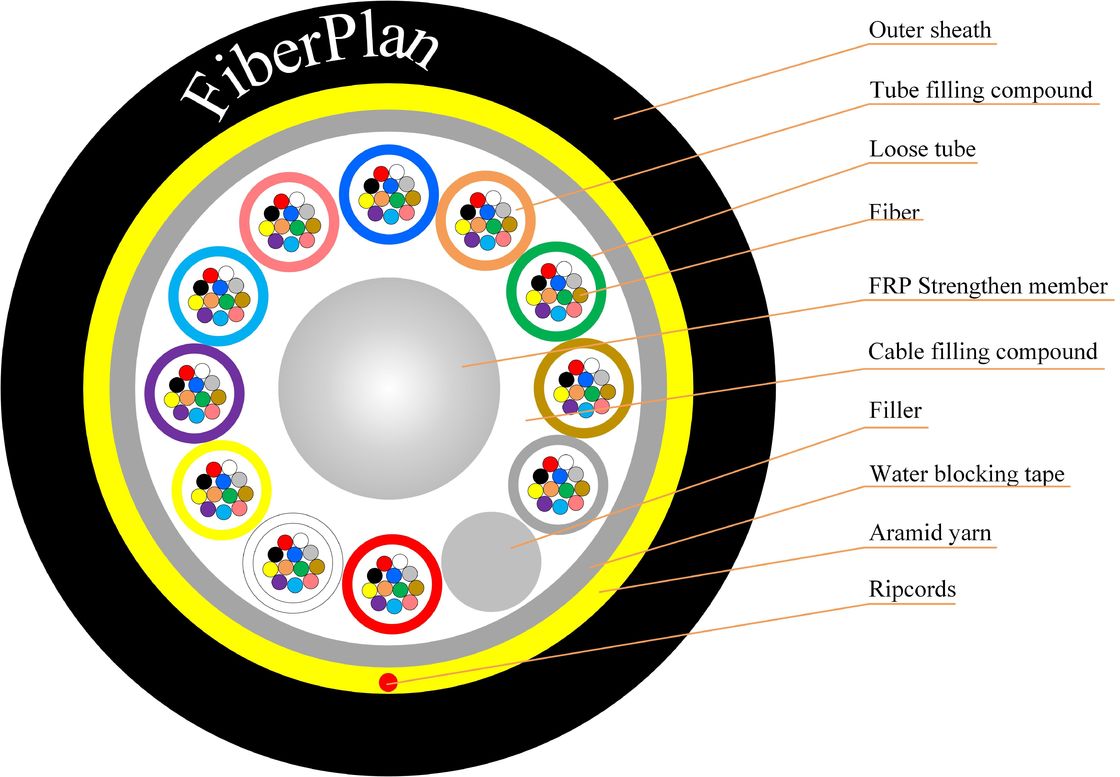

Rincian konstruksi kabel
| Jumlah serat |
2-144 inti |
| Penghalang Kelembaban |
Pita penghalang air |
| Tabung longgar dan elemen pengisi |
bahan |
PBT |
| diameter |
2.2mmF±0.1mm |
| Anggota kekuatan pusat |
bahan |
FRP |
| ukuran |
2.0mm±0.1mm |
| Garn |
Kain Dupont Kelver (6 pcs) |
| Spans |
50m ~ 150m |
| Diameter kabel keseluruhan |
15.0mm±0.3mm |
| Tabung longgar |
bahan |
PBT |
| diameter |
F2.2 (luar/dalam) |
| Berat kabel per km |
95kg/km |
| Lapisan luar |
bahan |
PE |
| diameter |
10,8 ± 0,1 mm |
| Berat kabel per km |
95kg/km |
Warna serat
|
Jumlah serat
12 inti per tabung
|
1 |
2 |
3 |
4 |
5 |
6 |
| Biru |
Oranye |
Hijau |
Berwarna cokelat |
Abu-abu |
Putih |
| 7 |
8 |
9 |
10 |
11 |
12 |
| Merah |
Hitam |
Kuning |
Violet |
Warna pink |
Aqua |
| Warna 13 ~ 24 akan ditandai dengan pelacak hitam. Untuk warna hitam tidak perlu pelacak hitam ditandai, akan menggunakan warna alam sebagai gantinya. |
Kabel Karakteristik mekanik
| Posisi |
Deskripsi |
| Suhu instalasi ((°C) |
-15 ~ +60 |
| Suhu operasi (°C) |
-40 ~ +70 |
| Min Radius Lipat ((mm) |
jangka panjang |
10D |
| jangka pendek |
20D |
| Kekuatan tarik yang diizinkan ((N) |
jangka panjang |
600 |
| jangka pendek |
1500 |
| Pengecoran beban ((N/100mm) |
jangka panjang |
300 |
| jangka pendek |
1000 |
Karakteristik serat
| Gaya serat |
Satuan |
SM
G652 |
SM
G652D |
MM
50/125 |
MM
62.5/125 |
MM
OM3-300 |
| kondisi |
nm |
1310/1550 |
1310/1550 |
850/1300 |
850/1300 |
850/1300 |
| penyingkiran |
dB/km |
≤ |
≤ |
≤ |
≤ 3,0/1.0 |
≤ 3,0/1.0 |
| 0.36/0.23 |
0.34/0.22 |
3.0/1.0 |
- Aku tidak tahu. |
- Aku tidak tahu. |
| Depresi |
1550nm |
Ps/(nm*km) |
- Aku tidak tahu. |
≤ 18 |
- Aku tidak tahu. |
- Aku tidak tahu. |
Depresi |
| 1625nm |
Ps/(nm*km) |
- Aku tidak tahu. |
≤ 22 |
- Aku tidak tahu. |
- Aku tidak tahu. |
|
| Bandwidth |
850nm |
MHZ.KM |
- Aku tidak tahu. |
- Aku tidak tahu. |
¥400 |
¥160 |
Bandwidth |
| 1300nm |
MHZ.KM |
- Aku tidak tahu. |
- Aku tidak tahu. |
¥800 |
₹ 500 |
|
| Panjang gelombang dispersi nol |
nm |
1300-1324 |
¥1302,
≤1322 |
- Aku tidak tahu. |
- Aku tidak tahu. |
₹ 1295,
≤1320 |
| Kemiringan depresi nol |
nm |
≤ 0.092 |
≤ 0.091 |
- Aku tidak tahu. |
- Aku tidak tahu. |
- Aku tidak tahu. |
| PMD Serat Individu Maksimum |
|
≤ 0.2 |
≤ 0.2 |
- Aku tidak tahu. |
- Aku tidak tahu. |
≤ 0.11 |
| Nilai Link Desain PMD |
Pls.2*km) |
≤ 0.12 |
≤ 0.08 |
- Aku tidak tahu. |
- Aku tidak tahu. |
- Aku tidak tahu. |
| Panjang gelombang pemotongan serat λc |
nm |
¢ 1180,
≤1330 |
¥1180,
≤1330 |
- Aku tidak tahu. |
- Aku tidak tahu. |
- Aku tidak tahu. |
Sutoff kabel
panjang gelombang λcc |
nm |
≤ 1260 |
≤ 1260 |
- Aku tidak tahu. |
- Aku tidak tahu. |
- Aku tidak tahu. |
| MFD |
1310nm |
Um |
9.2±0.4 |
9.2±0.4 |
- Aku tidak tahu. |
- Aku tidak tahu. |
- Aku tidak tahu. |
| 1550nm |
Um |
10.4±0.8 |
10.4±0.8 |
- Aku tidak tahu. |
- Aku tidak tahu. |
- Aku tidak tahu. |
| Aperture numerik (NA) |
|
- Aku tidak tahu. |
- Aku tidak tahu. |
0.200±0.010 |
0.275±0.010 |
0.200±0.010 |
Langkah ((rata-rata dua arah
pengukuran) |
dB |
≤ 0.05 |
≤ 0.05 |
≤ 0.10 |
≤ 0.10 |
≤ 0.10 |
Ketidakelarasan pada serat
panjang dan titik |
dB |
≤ 0.05 |
≤ 0.05 |
≤ 0.10 |
≤ 0.10 |
≤ 0.10 |
| Ketidakkontinuitas |
Perbedaan backscatter
Koefisien |
dB/km |
≤ 0.05 |
≤ 0.03 |
≤ 0.08 |
≤ 0.10 |
≤ 0.08 |
| Persamaan atenuasi |
dB/km |
≤ 0.01 |
≤ 0.01 |
|
|
|
| Dimater inti |
Um |
|
|
50±0.8 |
62.5±2.3 |
50±0.8 |
| Diameter pelapis |
Um |
125.0±0.2 |
125.0±0.2 |
125.0±0.2 |
125.0±0.2 |
125.0±0.2 |
| Perlengkapan non-bentuk bulat |
% |
≤ 1.0 |
≤ 1.0 |
≤ 1.0 |
≤ 1.0 |
≤ 1.0 |
| Diameter lapisan |
Um |
242±6 |
242±6 |
242±6 |
242±6 |
242±6 |
Lapisan/kaffinch
Kesalahan konsentris |
Um |
≤ 12.0 |
≤ 12.0 |
≤ 12.0 |
≤ 12.0 |
≤ 12.0 |
| Lapisan non-sirkular |
% |
≤ 6.0 |
≤ 6.0 |
≤ 6.0 |
≤ 6.0 |
≤ 6.0 |
| Kesalahan konsentrisitas inti/lapisan |
Um |
≤ 0.6 |
≤ 0.6 |
≤ 1.5 |
≤ 1.5 |
≤ 1.5 |
| Curl ((radius) |
Um |
≤4 |
≤4 |
- Aku tidak tahu. |
- Aku tidak tahu. |
- Aku tidak tahu. |
